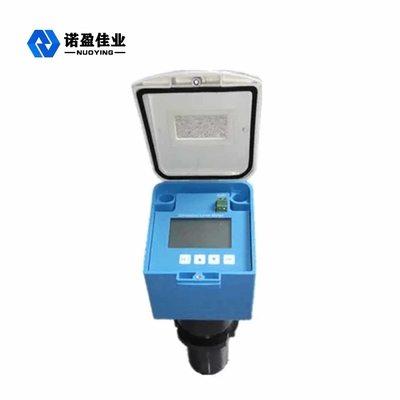

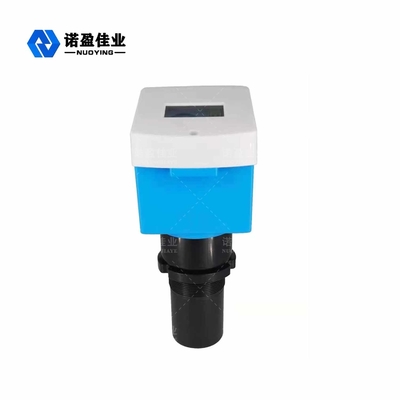

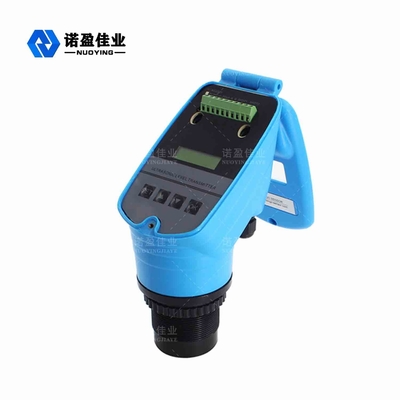

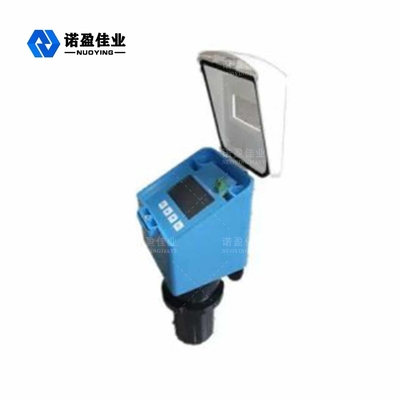

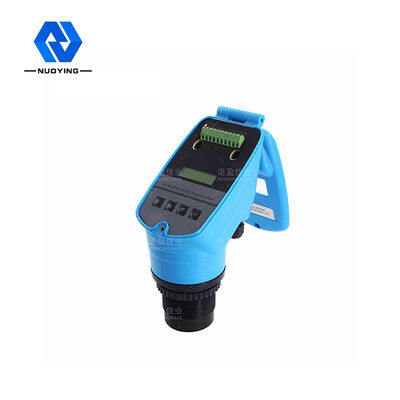

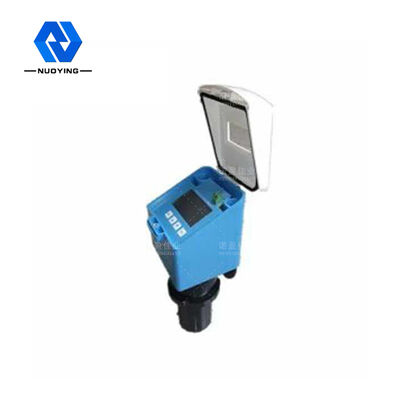

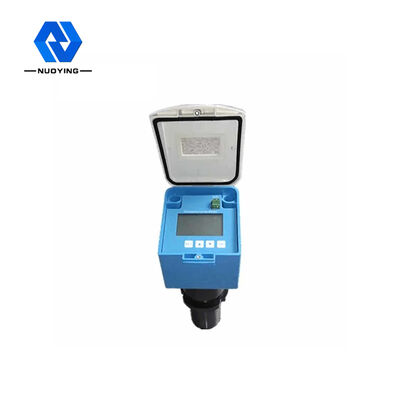

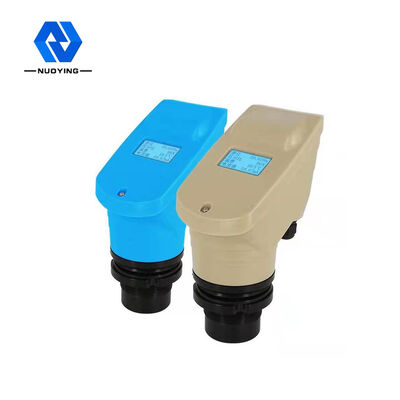

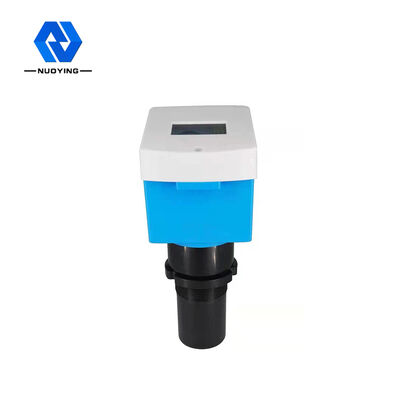

منبع برق 24VDC بدون تماس مخزن آب متر سنسورهای ماوراء الصوت اتصال فرآیند رشته، فلنج (اختیاری) تنظیم خروجی تنظیم حد بالا، تنظیم حد پایین

منبع برق 24VDC بدون تماس مخزن آب متر سنسورهای ماوراء الصوت اتصال فرآیند رشته، فلنج (اختیاری) تنظیم خروجی تنظیم حد بالا، تنظیم حد پایین

نام تجاری:	NUOYING
شماره مدل:	NYCSUL-501
مقدار تولیدی:	1PCS
قیمت:	$55 to $95/pcs
شرایط پرداخت:	T/T
توانایی عرضه:	1000 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شیان، شانشی، چین

گواهی:

CE, SIL, ATEX

درجه:

صنعتی

گارانتی:

12 ماه

پشتیبانی سفارشی:

OEM، ODM

نام تجاری:

NUOYING

برنامه های کاربردی:

مایع (بدون هم زدن، حباب، تبخیر و غیره)

دقت اندازه گیری:

0.05 ~ 0.1 ٪ FS

منبع تغذیه:

24Vdc

اتصال فرآیند:

موضوع ، فلنج (اختیاری)

دمای متوسط:

بدنه چنگال: -40~+180℃; ساز: -40 ~ 80 ℃

فشار روانی:

-0.1-0.1MPa

خروجی سیگنال:

4 ... 20mA/HART/RS485/Modbus ...

نمایش:

ال سی دی

محدوده اندازه گیری:

0 ~ 20 متر (یکپارچه) ، 0 ~ 40 متر (تقسیم شده)

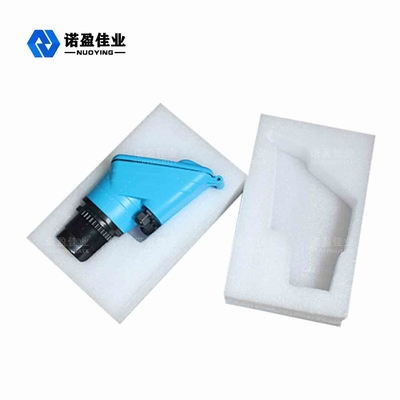

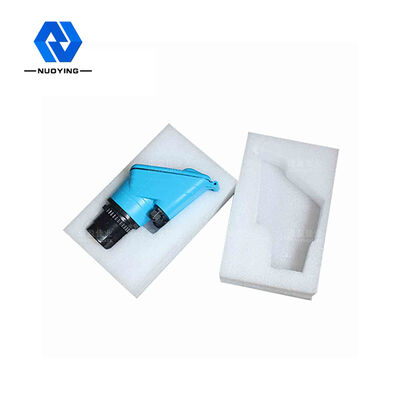

جزئیات بسته بندی:

40*30*30 سانتی متر

قابلیت ارائه:

1000 عدد در ماه

توضیح محصول

منبع برق 24VDC بدون تماس مخزن آب متر سنسورهای ماوراء الصوت اتصال فرآیند رشته، فلنج (اختیاری) تنظیم خروجی تنظیم حد بالا، تنظیم حد پایین

اصل کاراز حساسیت بالا NYCSUL تنظیم آژیر سطح فوق صوتی در هر نقطه

The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulsed sound wave when it encounters the surface of the measured material (material) and is reflected and folded backاکو منعکس شده توسط گیرنده دریافت می شود و به یک سیگنال الکتریکی تبدیل می شود.زمان پخش موج صوتی متناسب با فاصله از موج صوتی تا سطح جسم استرابطه بین فاصله انتقال امواج صوتی S، سرعت صوتی C و زمان انتقال صوتی T را می توان با فرمول S=C×T/2 بیان کرد.
از آنجایی که پالس فوق صوتی منتقل شده دارای عرض خاصی است، موج منعکس شده در یک منطقه کوچک نزدیک به پردازنده، موج منتقل شده را پوشش می دهد،که نمی توان شناسایی کرد و ارزش فاصله آن نمی تواند اندازه گیری شود.. این منطقه به نام منطقه مرده اندازه گیری است. اندازه منطقه کور مربوط به مدل سطح سنج فوق صوتی است.
بخش سنجه امواج فوق صوتي را منتشر می کند، امواج فوق صوتي در هنگام برخورد با یک رسانه با تفاوت بزرگ در چگالي از هوا منعکس می شوند،و امواج منعکس شده توسط بخش کاوشگر دریافت می شودفاصله از سُند تا سطح مایع (شيء) متناسب با زمان عبور موج فوق صوتي است: فاصله [m] = زمان × سرعت صدا/2 [m]

ویژگی طراحیاز حساسیت بالا NYCSUL تنظیم آژیر سطح فوق صوتی در هر نقطه

◎ طراحی معقول، عملکرد عالی، ساختار ساده، نصب آسان و غیره

◎ سنجه زاویه کوچک برای امواج ماوراء صوتی، با قدرت انتقال بزرگ و حساسیت بالا پذیرفته شده است

◎ تنظیم حد بالا و پایین و تنظیم آلارم در هر نقطه، می تواند برای اندازه گیری مداوم مایع و کنترل سطح مایع استفاده شود

پارامترهای فنیاز حساسیت بالا NYCSUL تنظیم آژیر سطح فوق صوتی در هر نقطه

Tکاربرد عمومی	مایع (بدون مخلوط کردن، فوم، ابهام و غیره)
مدل های محصول	Nycsul-501، NYCSUL-502، NYCSUL-503
نوع سُند	بدن، بدن شکسته، ضد انفجار، ضد خوردگی، ضد خوردگی و ضد انفجار
مواد آنتن	PP، PVC، PTFE، 304
محدوده اندازه گیری	0 ~ 20M (متمرکز) ، 0 ~ 40m ((متفرقه) ،
دقت اندازه گیری	<0.25٪ (مجموعه <20 متر) ، <0.5٪ (مجموعه >20 متر)
دمای فرآیند	3M، 20M (خندق عمیق می تواند چندین صد متر اندازه گیری، که می تواند سفارشی نیز)
دقت اندازه گیری	0.05٪ تا 0.1٪ F. S
دمای فرآیند	-20~+70C
فشار فرآیند	-0.1 ~ = 0.1 MPa، (فشار جوی)
رابط الکتریکی	M20×15،1⁄2"NPT
کلاس حفاظت	IP65، IP67، IP68 ((اختیاری)
اتصال فرآیند	اتصال فرآیند
حالت نمایش	سطح مایع، فاصله (ارتفاع هوا)
خروجی را تنظیم کنید	تنظیم حد بالا، تنظیم حد پایین
خروجی سیگنال	4... 20mA/HART/RS485/Modbus . .
درجه حفاظت	IP65، IP67، IP68 ((اختیاری)
درجه ضد انفجار	Exia II CT6 Ga، Exd II CT6 Gb ((برای جزئیات گواهینامه را ببینید))

※ توجه: این محصول می تواند بر اساس نیازهای خاص کاربران سفارشی شود.
