جزئیات محصول:
|
| محدوده اندازه گیری: | 0-10 متر | محدوده فرکانس: | 40 کیلوهرتز، 100 کیلوهرتز |
|---|---|---|---|
| ضد انفجار: | ExiaⅡCT6 Ga | کلاس حفاظتی: | IP65، IP67 |
| نمایش دادن: | ال سی دی | تنظیم خروجی: | تنظیم حد بالا، تنظیم حد پایین |
| حالت نمایش: | سطح مایع، فاصله (ارتفاع خالی) | دمای فرآیند: | -20+70 ℃ |
| برجسته: | مبدل سطح اولتراسونیک IP65,هوشمندسازی مبدل سطح اولتراسونیک,سنسور سطح مخزن روغن اولتراسونیک IP65 |
||

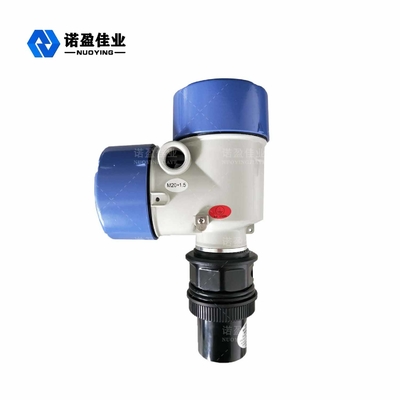

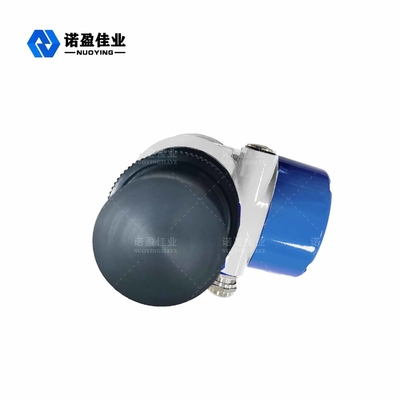

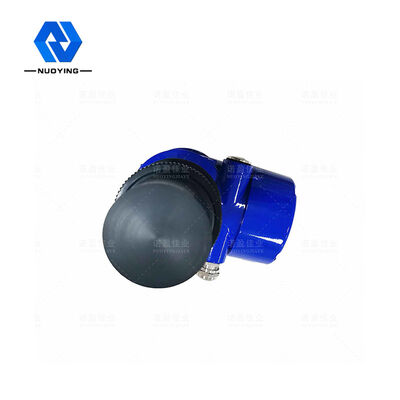

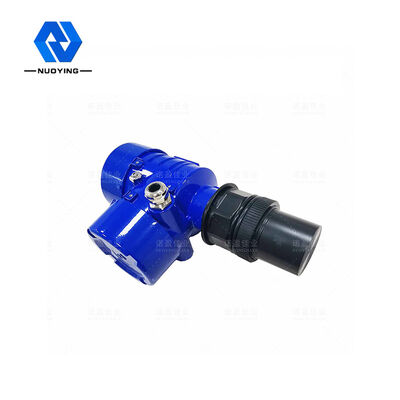

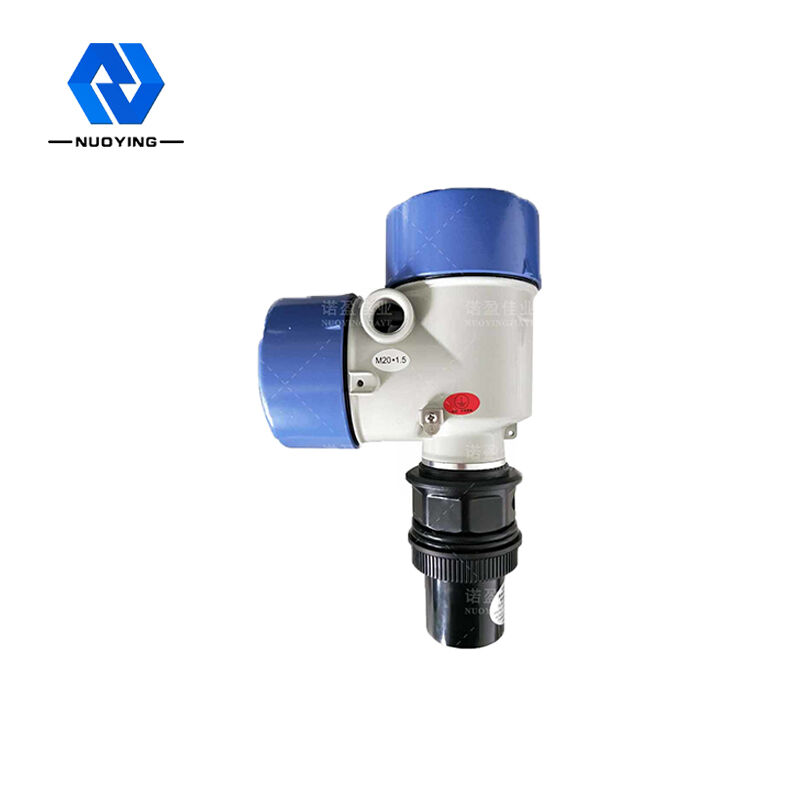

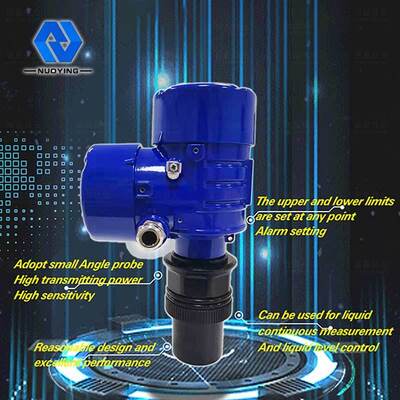

فرستنده سطح اولتراسونیک
سطح سنج اولتراسونیک یک سطح سنج دیجیتالی است که توسط ریزپردازنده کنترل می شود.در اندازه گیری پالس اولتراسونیک ساخته شده توسط سنسور (مبدل)، امواج صوتی پس از بازتاب سطح مایع توسط همان سنسور دریافت کننده، توسط کریستال پیزوالکتریک به سیگنال های الکتریکی تبدیل می شود و توسط امواج صوتی بین زمان ارسال و دریافت برای محاسبه سنسور به فاصله اندازه گیری شده روی سطح مایعبا توجه به استفاده از اندازه گیری بدون تماس، محیط اندازه گیری شده تقریبا نامحدود است، می تواند به طور گسترده ای در انواع اندازه گیری ارتفاع مواد مایع و جامد استفاده شود.
فرستنده سطح اولتراسونیکپارامتر فنی
| کاربرد معمولی | اندازه گیری سطح مایع |
| محدوده فرکانس | 40 کیلوهرتز،100 کیلوهرتز |
| نوع پروب | یکپارچه |
| ProbeMaterial | PP/PVC/PTFE/304(اختیاری) |
| محدوده اندازه گیری | 0～20 متر |
| دقت اندازه گیری | ＜0.25٪ (محدوده＜20 متر) |
| زاویه اندازه گیری | 10 درجه |
| منبع تغذیه | 24VDC،220 VAC |
| دمای فرآیند | (-20-70℃) |
| فشار فرآیند | فشار معمولی |
| اتصال فرآیند | نصب نخ، فلنج، براکت (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485... |
| حالت نمایش | سطح مایع، فاصله (ارتفاع خالی) |
| تنظیم خروجی | تنظیم حد بالا، تنظیم حد پایین |

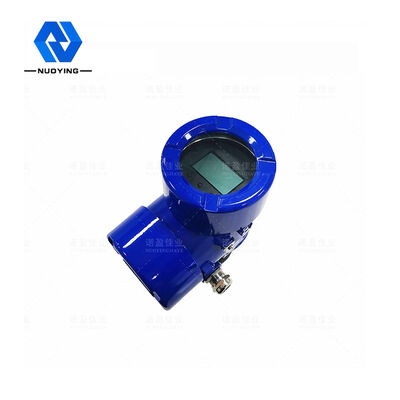

| نمایش دادن | ال سی دی |
| مواد پوسته | پلی پروپیلن / آلومینیوم |
| کلاس حفاظتی | IP65، IP67 |
| ضد انفجار | اگزیاⅡCT6 Ga |
توجه: سفارشی در صورت تقاضا
فرستنده سطح اولتراسونیکاصل نصب
هنگام نصب تراز سنج اولتراسونیک باید نقطه کور سطح سنج اولتراسونیک در نظر گرفته شود.هنگامی که سطح مایع به ناحیه کور می رسد، متر سطح اولتراسونیک نمی تواند سطح مایع را اندازه گیری کند، بنابراین هنگام تعیین محدوده سطح سنج اولتراسونیک، باید حاشیه 50 سانتی متر را کنار بگذارید، نصب، پروب باید حدود 50 سانتی متر بالاتر از بالاترین سطح باشد. .به این ترتیب می توانیم از نظارت دقیق سطح مایع و ایمنی سطح سنج اولتراسونیک اطمینان حاصل کنیم.
در استفاده واقعی، به دلیل نصب نامناسب، سطح سنج به طور کامل توسط آب غوطه ور شد و در نتیجه به سطح سنج آسیب کامل وارد شد، بنابراین لازم است بالاترین مقدار سطح مایع اندازه گیری شده در نظر گرفته شود.
نصب ماشین آلات باید توجه شود: زمانی که نصب باید عمود بر سطح آزمایش باشد، از استفاده برای اندازه گیری خواص کف اجسام خودداری شود، از نصب بر روی فاصله اندازه گیری فاصله سطح کمتر از فاصله ناحیه کور باشد (نقطه کور: هر محصول دارای خواهد بود. استاندارد، همراه با محصول)، پرتو باید در نظر گرفته شود برای جلوگیری از مسدود کردن مواد با آبیاری و دیواره کشتی ملاقات نمی کند، تشخیص جامدات فله باید موقعیت پروب را تنظیم کند، خطای اندازه گیری را کاهش دهد.
