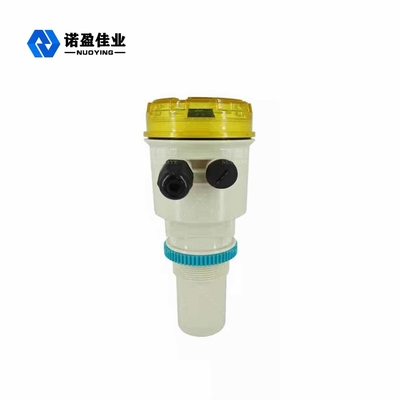

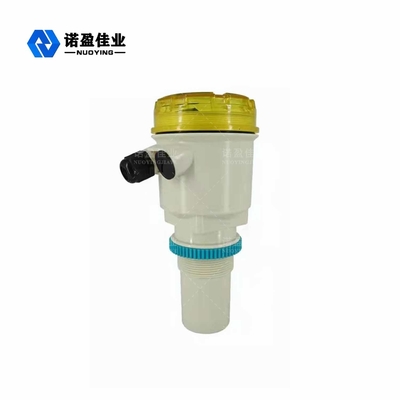

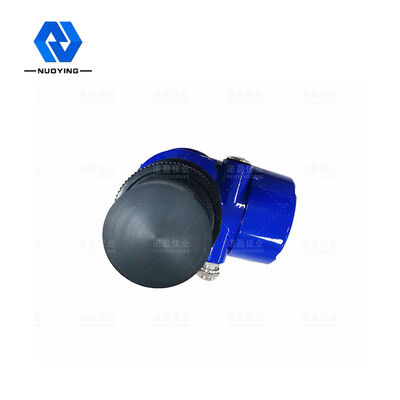

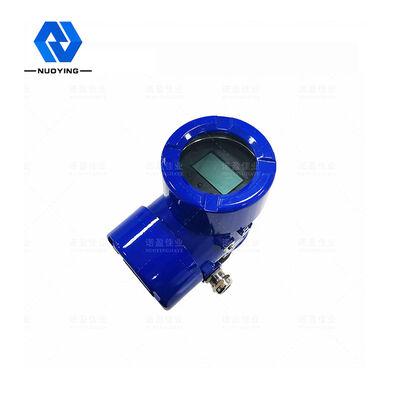

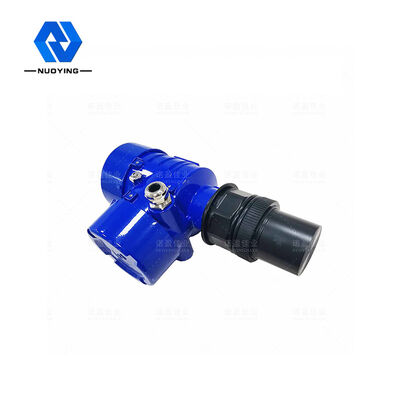

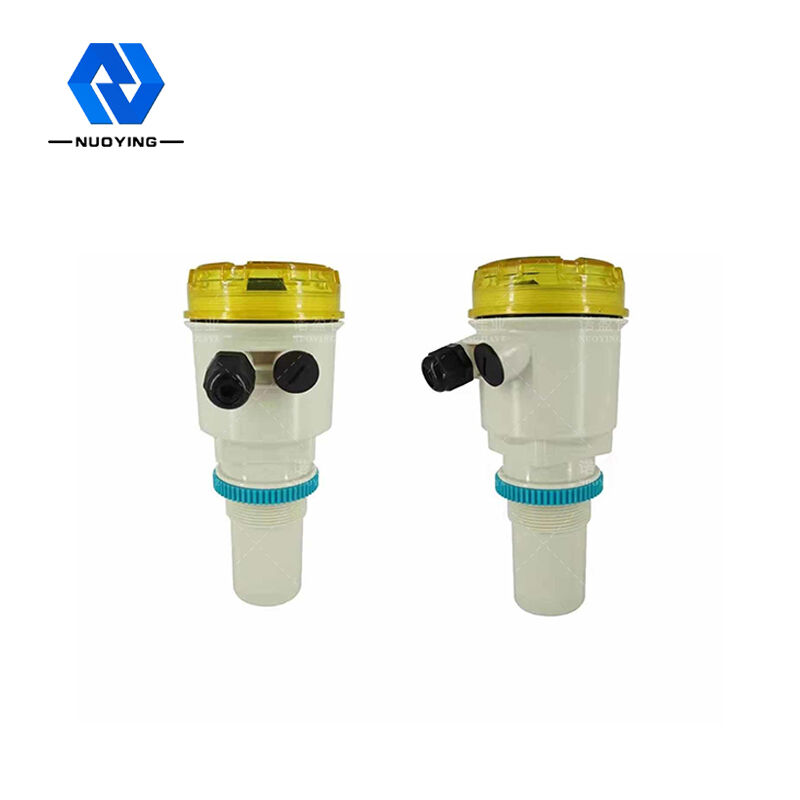

جزئیات محصول:
|
کاربرد معمولی: | اندازه گیری سطح مایع | محدوده فرکانس: | 40 کیلوهرتز، 100 کیلوهرتز |
---|---|---|---|
نوع پروب: | یکپارچه | مواد پروب: | PP/PVC/PTFE/304(اختیاری) |
زاویه اندازه گیری: | 10 درجه | منبع تغذیه: | 24VDC-220VAC |
دمای فرآیند: | -20+70 ℃ | فشار فرآیند: | فشار معمولی |
برجسته: | سنسور سطح مخزن آب اولتراسونیک 100 کیلوهرتز,سنسور سطح مخزن آب اولتراسونیک PTFE,فرستنده سطح آب اولتراسونیک PTFE |
فاصله [m] = زمان × سرعت صدا /2 [m]
فرمول جبران دمایی سرعت صوت عبارت است از: سرعت صدای محیط = 331.5 + 0.6× دما
کاربرد معمولی | اندازه گیری سطح مایع |
محدوده فرکانس | 40 کیلوهرتز،100 کیلوهرتز |
نوع پروب | یکپارچه |
ProbeMaterial | PP/PVC/PTFE/304(اختیاری) |
محدوده اندازه گیری | 0~20 متر |
دقت اندازه گیری | <0.25٪ (محدوده<20 متر) |
زاویه اندازه گیری | 10 درجه |
منبع تغذیه | 24VDC،220 VAC |
دمای فرآیند | -20~+70℃ |
فشار فرآیند | فشار معمولی |
اتصال فرآیند | نصب نخ، فلنج، براکت (اختیاری) |
خروجی سیگنال | 4...20mA/HART/RS485... |
حالت نمایش | سطح مایع، فاصله (ارتفاع خالی) |
تنظیم خروجی | تنظیم حد بالا، تنظیم حد پایین |
نمایش دادن | ال سی دی |
مواد پوسته | پلی پروپیلن / آلومینیوم |
کلاس حفاظتی | IP65، IP67 |
ضد انفجار | اگزیاⅡCT6 Ga |
اصل کار سطح سنج اولتراسونیک این است که مبدل اولتراسونیک (کاوشگر) موج صوتی پالس با فرکانس بالا را هنگامی که با سطح شیء اندازهگیری شده (مواد) برخورد میکند، منعکس میشود و دوباره به بازتابی تبدیل میشود که توسط مبدل به سیگنال الکتریکی دریافت میشود. .زمان انتشار امواج صوتی متناسب با فاصله از سطح جسم است.رابطه بین فاصله انتقال آکوستیک S و سرعت صدا C و زمان انتقال صوت T را می توان با فرمول :S=C×T/2 بیان کرد.
از آنجایی که پالس اولتراسونیک ارسالی دارای عرض معینی است، موج بازتاب شده با موج ارسالی در ناحیه کوچکی نزدیک به مبدل همپوشانی دارد، بنابراین مقدار فاصله قابل تشخیص و اندازه گیری نیست.این ناحیه را نقطه کور اندازه گیری می نامند.اندازه ناحیه کور به نوع تراز سنج اولتراسونیک بستگی دارد.
قسمت کاوشگر موج اولتراسونیک را ساطع می کند، برخورد موج اولتراسونیک با اختلاف چگالی هوا بزرگتر از آن است که رسانه منعکس شود، موج منعکس شده توسط قسمت پروب دریافت می شود، فاصله کاوشگر تا سطح مایع (شیء) و زمان اولتراسونیک متناسب با:
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد!
