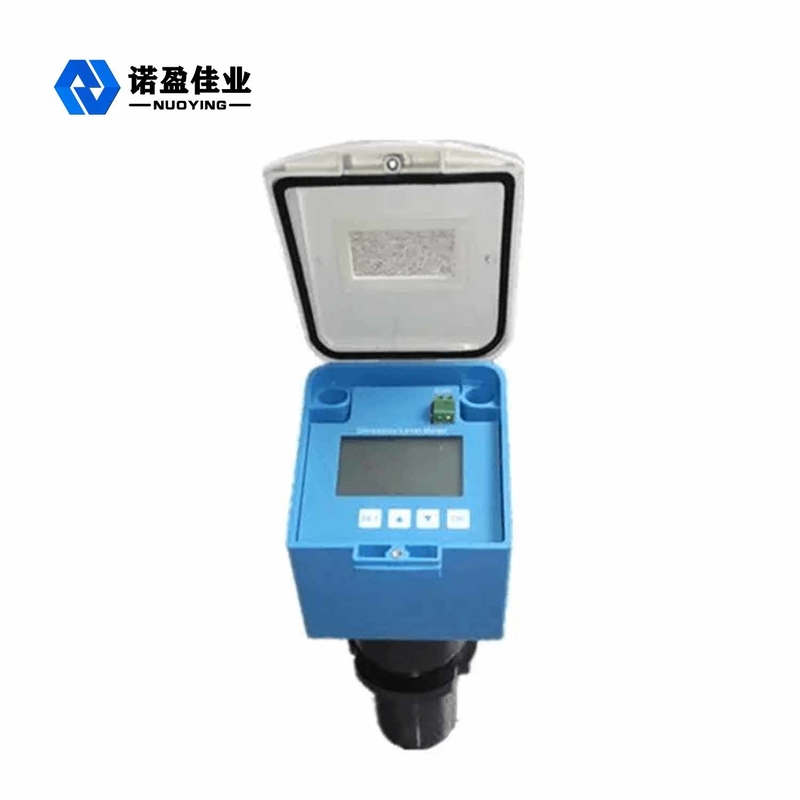

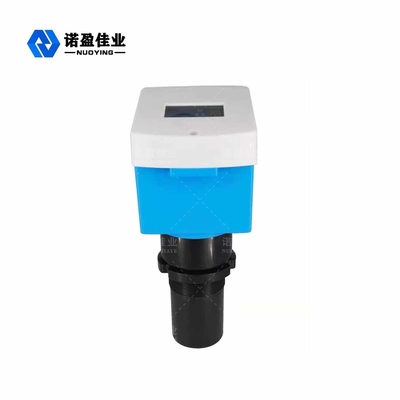

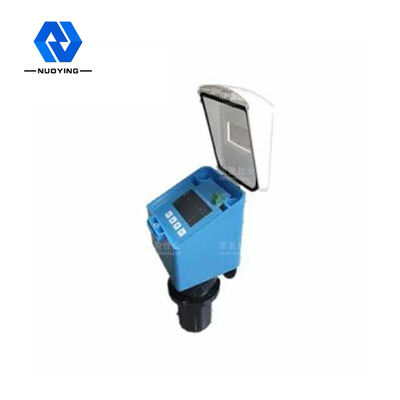

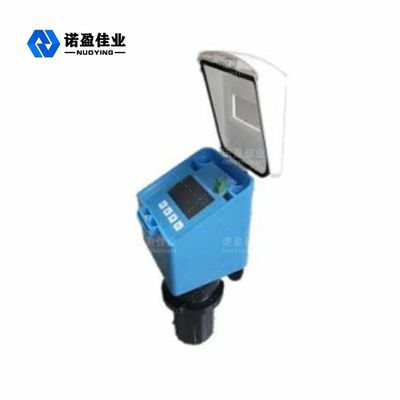

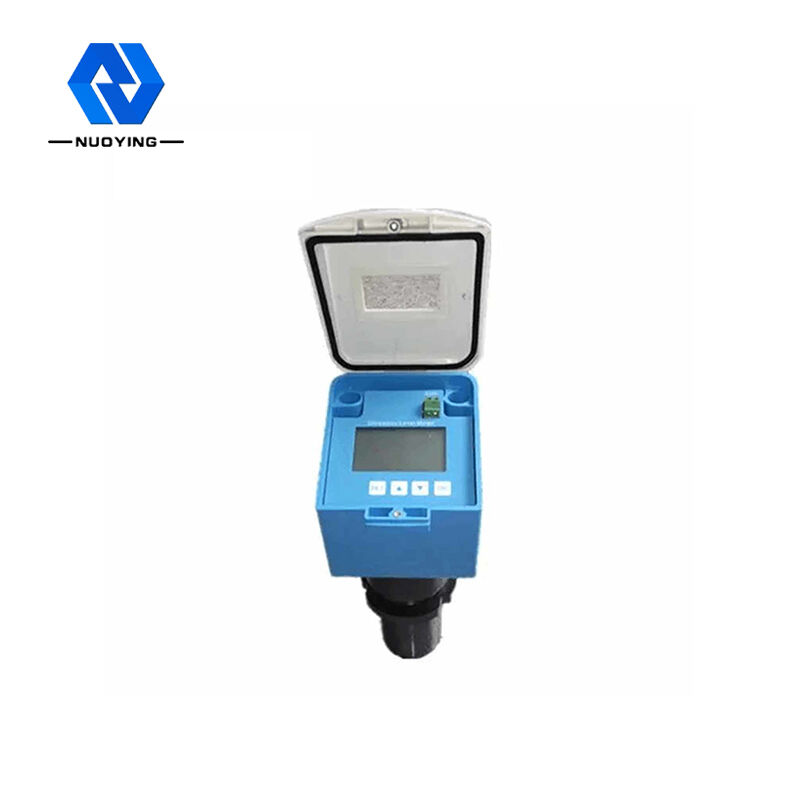

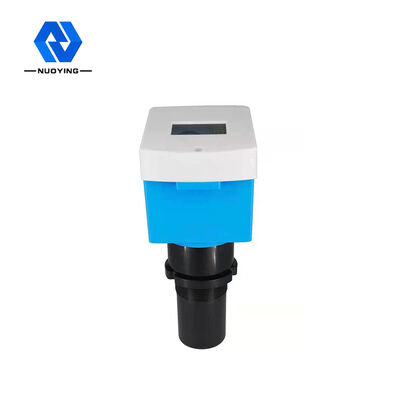

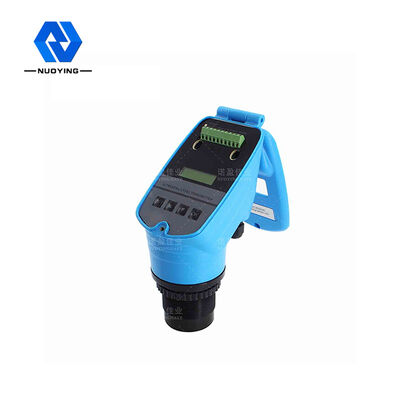

4-20ma Rs485 حسگر سطح مایع آب با صدای بلند

4-20ma Rs485 حسگر سطح مایع آب با صدای بلند

نام تجاری:	NUOYING
شماره مدل:	NYCSUL-502
مقدار تولیدی:	1PCS
قیمت:	$55 to $95/pcs
شرایط پرداخت:	T/T
توانایی عرضه:	1000 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شیان، شانشی، چین

گواهی:

CE, SIL, ATEX

درجه:

صنعتی

گارانتی:

12 ماه

پشتیبانی سفارشی:

OEM، ODM

نام تجاری:

NUOYING

برنامه های کاربردی:

مایع (بدون هم زدن، حباب، تبخیر و غیره)

دقت اندازه گیری:

0.05 ~ 0.1 ٪ FS

منبع تغذیه:

24Vdc

اتصال فرآیند:

موضوع ، فلنج (اختیاری)

دمای فرآیند:

-20 ~ 70 ℃

فشار روانی:

-0.1-0.1MPa

خروجی سیگنال:

4 ... 20mA/HART/RS485/Modbus ...

نمایش:

ال سی دی

محدوده اندازه گیری:

0 ~ 20 متر (یکپارچه) ، 0 ~ 40 متر (تقسیم شده)

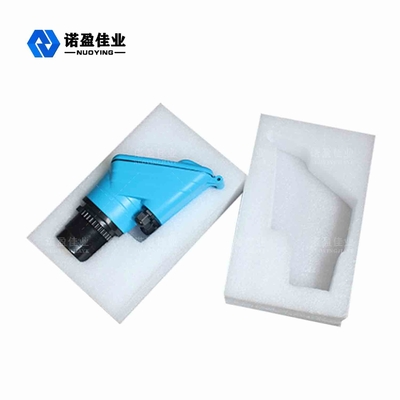

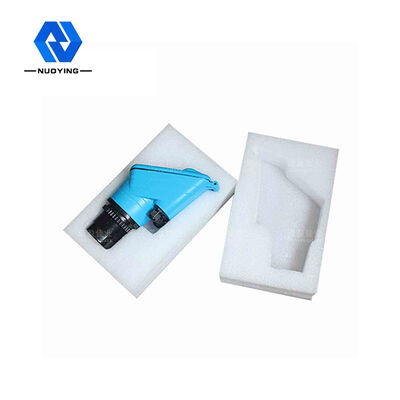

جزئیات بسته بندی:

40*30*30 سانتی متر

قابلیت ارائه:

1000 عدد در ماه

توضیح محصول

سنسور سنج سطح مایع اولتراسونیک با برد بلند 4-20 میلی آمپر Rs485

اصل کارگیج سطح اولتراسونیک NYCSUL با حساسیت بالا و تنظیم هشدار در هر نقطه

اصل کار گیج سطح اولتراسونیک به این صورت است که مبدل اولتراسونیک (پروب) هنگام برخورد با سطح ماده اندازه‌گیری شده (ماده) امواج صوتی با فرکانس بالا را ارسال می‌کند و منعکس و بازتاب می‌شود. اکوی بازتاب شده توسط مبدل دریافت شده و به سیگنال الکتریکی تبدیل می‌شود. زمان انتشار موج صوتی متناسب با فاصله موج صوتی تا سطح جسم است. رابطه بین فاصله انتشار موج S، سرعت صوت C و زمان انتشار صوت T را می‌توان با فرمول بیان کرد: S=C×T/2.
از آنجایی که پالس اولتراسونیک ارسالی دارای عرض مشخصی است، موج بازتاب شده در ناحیه کوچکی نزدیک مبدل با موج ارسالی همپوشانی دارد که قابل شناسایی نیست و مقدار فاصله آن قابل اندازه‌گیری نیست. این ناحیه منطقه مرده اندازه‌گیری نامیده می‌شود. اندازه منطقه مرده به مدل گیج سطح اولتراسونیک مربوط می‌شود.
قسمت پروب امواج اولتراسونیک را منتشر می‌کند، امواج اولتراسونیک هنگام برخورد با محیطی با اختلاف چگالی زیاد با هوا منعکس می‌شوند و امواج بازتاب شده توسط قسمت پروب دریافت می‌شوند. فاصله پروب تا سطح مایع (جسم) متناسب با زمان سپری شده توسط موج اولتراسونیک است: فاصله [متر] = زمان × سرعت صوت/2 [متر]

ویژگی طراحیگیج سطح اولتراسونیک NYCSUL با حساسیت بالا و تنظیم هشدار در هر نقطه

طراحی معقول، عملکرد عالی، ساختار ساده، نصب راحت و غیره

پروب با زاویه کوچک برای امواج اولتراسونیک با قدرت انتشار بالا و حساسیت بالا استفاده می‌شود

تنظیم حد بالا و پایین و تنظیم هشدار در هر نقطه، می‌تواند برای اندازه‌گیری مداوم مایع و کنترل سطح مایع استفاده شود

پارامترهای فنیگیج سطح اولتراسونیک NYCSUL با حساسیت بالا و تنظیم هشدار در هر نقطه

Tکاربرد معمول	مایع (بدون هم زدن، کف، تبخیر و غیره)

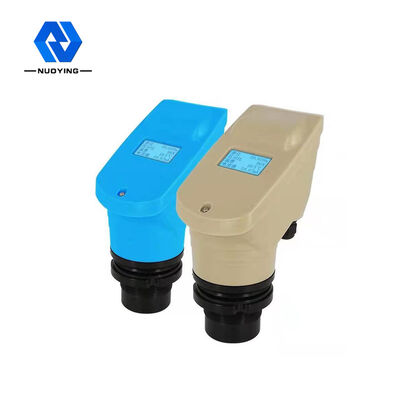

مدل‌های محصول	Nycsul-501, NYCSUL-502, NYCSUL-503
نوع پروب	بدنه، بدنه جدا، ضد انفجار، ضد خوردگی، ضد خوردگی و ضد انفجار
جنس آنتن	PP, PVC, PTFE, 304
محدوده اندازه‌گیری	0~ 20 متر (یکپارچه)، 0~40 متر (جداگانه)،
دقت اندازه‌گیری	<0.25% (محدوده<20 m), <0.5% (range>20 متر)
دمای فرآیند	3 متر، 20 متر (چاه عمیق می‌تواند صدها متر را اندازه‌گیری کند، که قابل سفارشی‌سازی نیز می‌باشد)
دقت اندازه‌گیری	0.05% ~ 0.1% F. S
دمای فرآیند	-20~+70 درجه سانتیگراد
فشار فرآیند	-0.1 ~=0.1 مگاپاسکال (فشار اتمسفر)
رابط الکتریکی	M20×1.5، ½" NPT
کلاس حفاظت	IP65, IP67, IP68 (اختیاری)
اتصال فرآیند	اتصال فرآیند
حالت نمایش	سطح مایع، فاصله (ارتفاع هوا)
تنظیم خروجی	تنظیم حد بالا، تنظیم حد پایین
خروجی سیگنال	4... 20mA/ HART/ RS485/Modbus. . .
درجه حفاظت	IP65, IP67, IP68 (اختیاری)
درجه ضد انفجار	Exia II CT6 Ga, Exd II CT6 Gb (برای جزئیات به گواهینامه مراجعه کنید)

*توجه: محصول می‌تواند بر اساس الزامات خاص کاربران سفارشی شود.
