جزئیات محصول:
|
مواد آنتن: | PP، پی وی سی، PTFE، 304 | کاربرد معمولی: | مایع (بدون هم زدن، کف، تبخیر و غیره) |
---|---|---|---|
صفحه فشار فرآیند: | - 0.1-0.1MPa (فشار طبیعی) | دقت دما: | -20+70 ℃ |
مدل های محصول: | NYCSUL-501 | نوع پروب: | یکپارچه |
تنظیم خروجی: | تنظیم حد بالا، تنظیم حد پایین | محدوده اندازه گیری: | 0-20 متر |

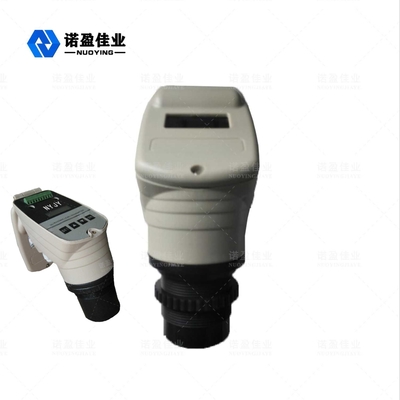

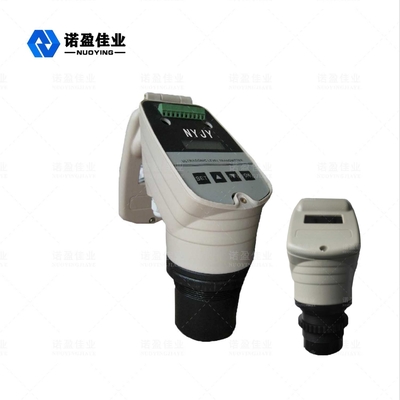

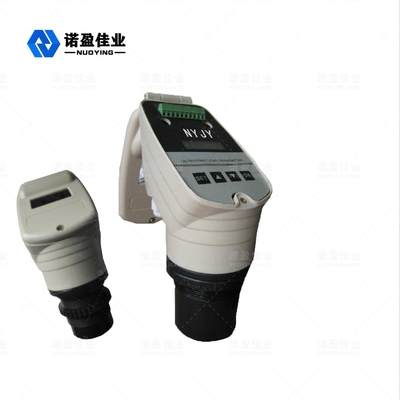

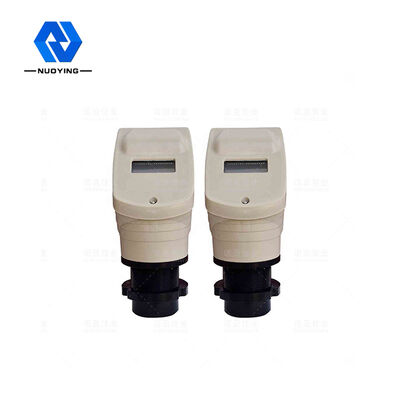

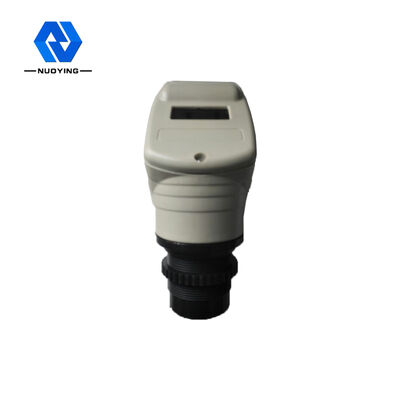

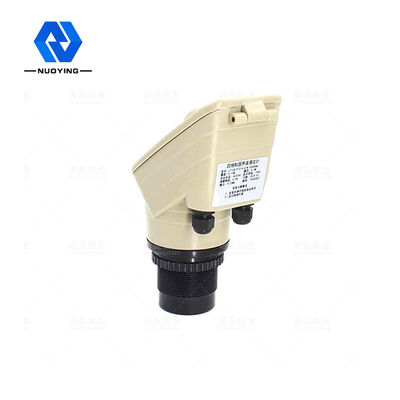

سطح سنج اولتراسونیک با عملکرد عالی NYCSUL-501
NYCSUL-501سطح سنج اولتراسونیک اصل کار
سطح سنج اولتراسونیک در بالای ظرف نصب شده است.تحت کنترل واحد الکترونیکی، کاوشگر یک پرتو پالس اولتراسونیک را به جسم مورد اندازه گیری می فرستد.موج صوتی توسط سطح جسم منعکس می شود و بخشی از پژواک منعکس شده توسط پروب دریافت می شود و به سیگنال های الکتریکی تبدیل می شود.تغییر سطح با توجه به اختلاف زمانی بین ارسال موج اولتراسونیک و دریافت امواج اولتراسونیک و سرعت شناخته شده صدا تعیین می شود.سیگنال مایکروویو توسط دستگاه الکترونیکی پردازش می شود و در نهایت به سیگنال های الکتریکی مربوط به سطح مواد تبدیل می شود.
برنامه معمولی | مایع (بدون هم زدن، کف، تبخیر و غیره) |
مدل های محصول | NYCSUL-501، NYCSUL-502، NYCSUL-503 |
نوع پروب | یکپارچه، تقسیم، ضد انفجار، ضد خوردگی و ضد انفجار |
مواد آنتن | PP، پی وی سی، PTFE، 304 |
محدوده اندازه گیری | 0~20 متر (یکپارچه)، 0~40 متر (جدا شده)، |
دقت اندازه گیری | <0.25٪ (محدوده اندازه گیری <20 متر)، <0.5٪ (محدوده اندازه گیری> 20 متر) |
دمای فرآیند | -20+70 ℃ |
فشار فرآیند | - 0.1-0.1MPa (فشار طبیعی) |

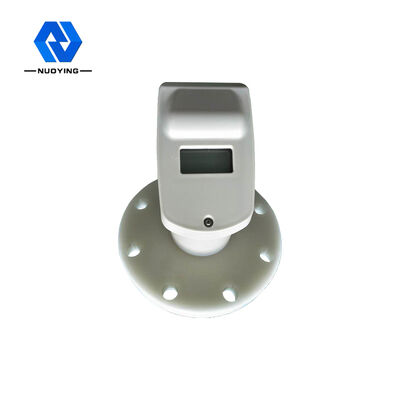

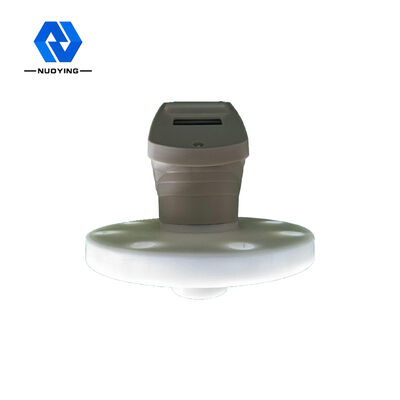

اتصال فرآیند | نخ، فلنج (اختیاری) |
منبع تغذیه | 24VDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus… |
حالت نمایش | سطح و فاصله مایع (ارتفاع خالی) |
تنظیم خروجی | تنظیم حد بالا، تنظیم حد پایین |
درجه حفاظت | IP 65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia ll CT6 Ga، Exib II BT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYCSUL-501سطح سنج اولتراسونیکویژگی های طراحی
◎ طراحی معقول، عملکرد عالی، ساختار ساده، نصب راحت و غیره؛

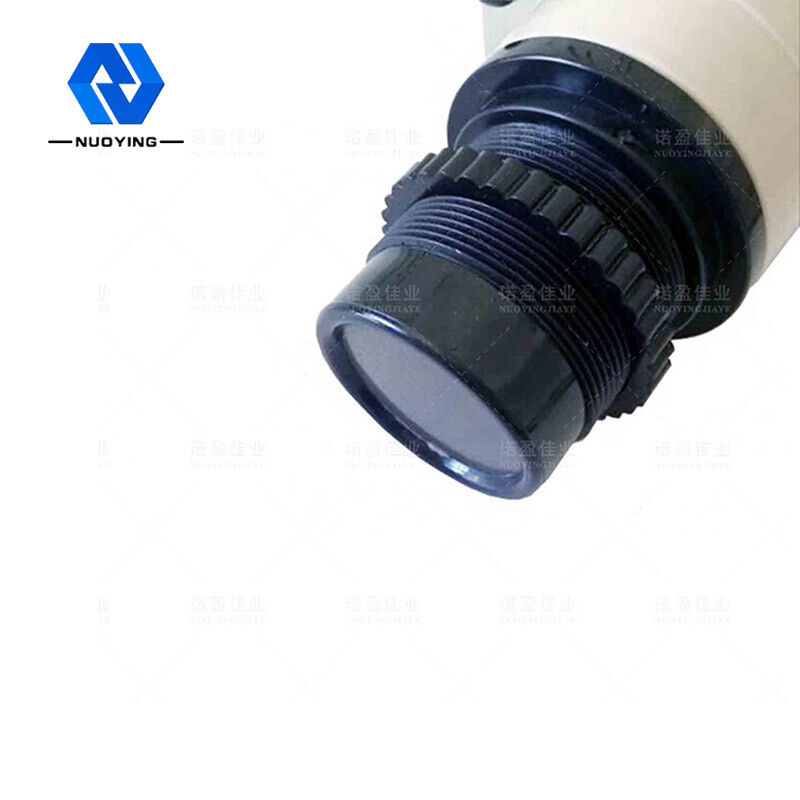

◎ پروب زاویه کوچک برای موج اولتراسونیک، با قدرت انتقال بالا و حساسیت بالا استفاده می شود.
◎ تنظیم حد بالا و پایین و تنظیم هشدار در هر نقطه می تواند برای اندازه گیری مداوم مایع و کنترل سطح مایع استفاده شود.
