جزئیات محصول:
|
کاربرد معمولی: | مایع (رسانا، همزن)، غبار، جامد | صفحه فشار فرآیند: | -0.1 تا 4.0 مگاپاسکال |
---|---|---|---|
خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus | دقت دما: | -40~+130℃،-50~+500℃ |
مدل های محصول: | NYSP-M23 | نوع آنتن: | کابل انعطاف پذیر، میله سخت، میله سخت عایق شده در هر دو انتها |
مواد آنتن: | PTFE، 304، 316 | محدوده اندازه گیری: | 0 تا 20 متر |

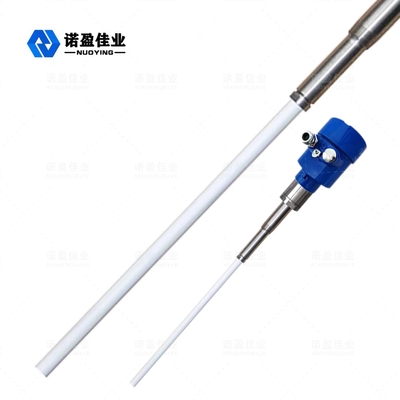

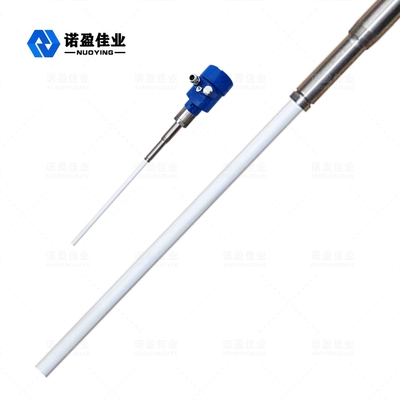

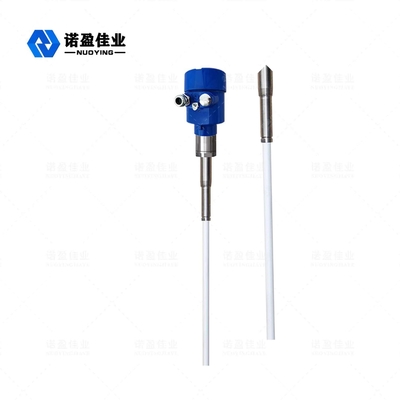

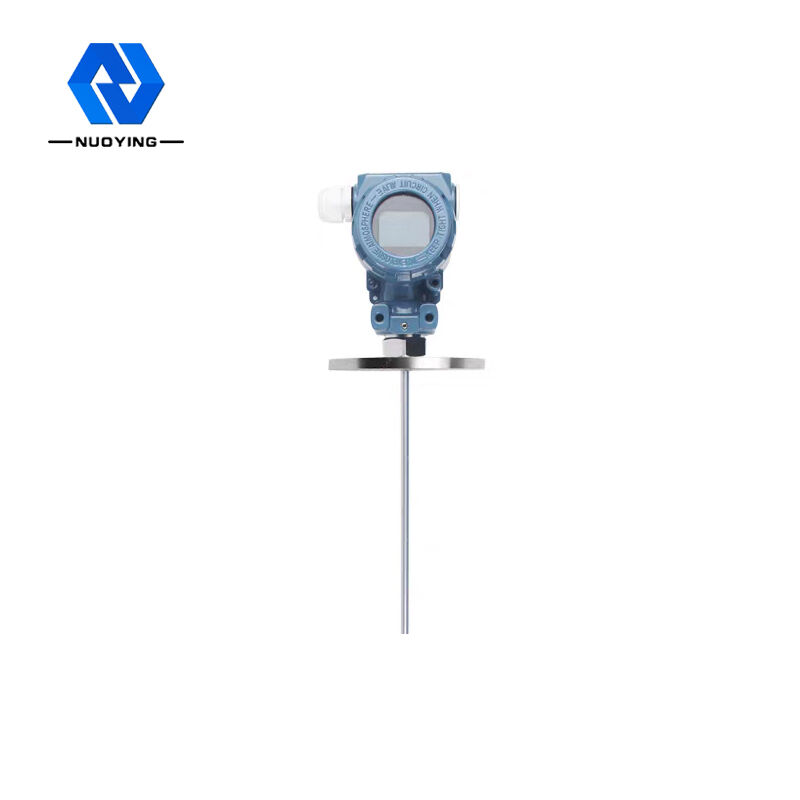

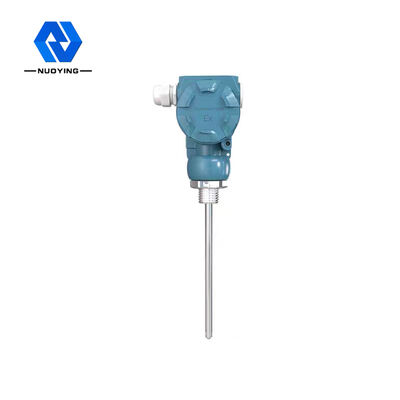

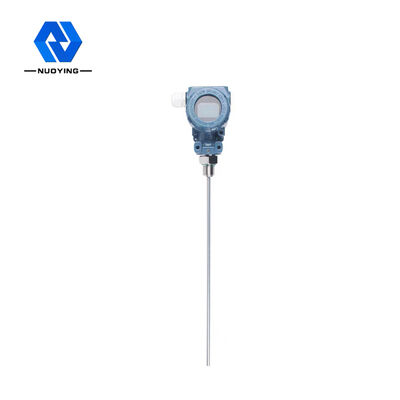

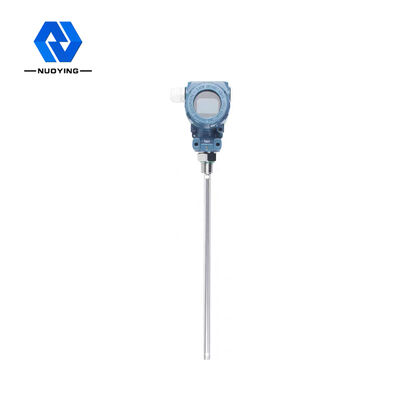

راکتانس خازنی مقاومتی NYSP-M23 RF اندازهگیری شده بهصورت جداگانه سطح سنج
NYSP-M23 اصل کار کنتور سطح پذیرش RF
سطح پذیرش فرکانس رادیویی نوعی محصول اندازه گیری سطح مایع پیوسته بر اساس اصل پذیرش فرکانس رادیویی است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و دامنه کاربرد گسترده است.در مقایسه با سطح سنج خازنی سنتی،طراحی مدولار تنظیم ابزار را ساده و راحت می کند.پس از تنظیم، می توان آن را به طور معمول و بدون تعمیر و نگهداری برای مادام العمر استفاده کرد.کاربران می توانند به طور مستقیم عملکرد دستگاه را درک کنند و مشکلات را به موقع حل کنند.همچنین در محیط های پیچیده صنعتی ایمن و قابل اعتماد است.
جراح هدایت RF، سطح مایع منحصر به فرد نیز.اگرچه احتمالاً شبیه اندازهگیری ظرفیت است، رسانش RF به علاوه مدار برش مدار واحد الکترونیکی را به حرکت در میآورد و مقاومت مقاومت مقاومت را امکانپذیر میکند.قوانین فیزیک، مقاومت سیستم تعلیق، مقاومت ظرفیت خازنی همه تعلیق ها، بنابراین سیستم تعلیق می تواند تغییر فاز مدار و از دست دادن کل را نوسان کند.
پروب رسانایی سنج RF در مخزن ذخیره نصب شده و سیگنال RF ناشی از تغییر پتانسیل از طریق پروب به دست می آید.پوشش درایو پروب از عبور جریان RF از طریق مواد معلق جلوگیری می کند، بنابراین دقت اندازه گیری ابزار را تضمین می کند.
برنامه معمولی |
مایع(هدایت، هم زدن)،گرد و غبار، جامد |
مدل های محصول |
NYSP-M23 |
نوع آنتن | کابل انعطاف پذیر، میله سخت،میله سخت عایق شده در دو انتها |
مواد آنتن | PTFE، 304، 316 |
محدوده اندازه گیری | 0 ~ 20 متر (صدها متر را می توان برای چاه های عمیق اندازه گیری کرد، سفارشی) |
دقت اندازه گیری | 0.05%~0.1%F.اس |
منبع تغذیه | 24VDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40~+130℃،-50 ~ 500 ℃ |
فشار فرآیند | -0.1-4.0MPa |

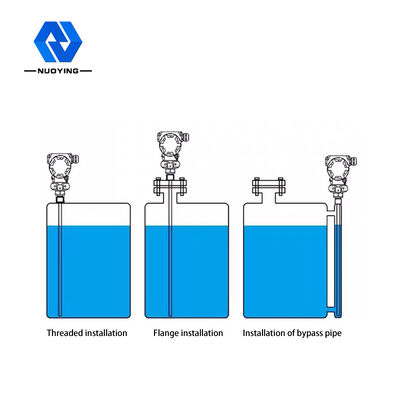

اتصال فرآیند | نخ، فلنج (اختیاری) |
رابط الکتریکی | M20 × 1.5، ½ اینچ NPT |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار |
Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYSP-M23 ویژگی های طراحی متر سطح پذیرش RF
طراحی منحصر به فرد مدار محافظ محرک مواد ضد تعلیق می تواند عملکرد مواد ضد تعلیق را بهبود بخشد.
محدوده قدرت.13 ~ 35 ولت DC
دمای فرآیند پروب تطبیقی - 100 ℃ ~ 800 ℃هیچ کوری در سطح 12 سانتی متر تا چند سانتی متر قابل استفاده نیست
محدوده اندازه گیری بزرگ از چند صد تا چند صد متر
رابط اشیاء چسبنده، روند کلی دستگاه
در برابر سطح، ارزن خشن، بخار، تبلور، رسوب موم مقاوم است.
قطعات غیر محافظ، غیر متحرک، غیر سایش، تمیز کردن نامنظم، حفاظت و اشکال زدایی
