جزئیات محصول:
|
برنامه های کاربردی: | رابط، خاموش کردن، موارد اختلاط قوی | نوع پروب: | میله عایق سخت |
---|---|---|---|
محدوده اندازه گیری: | 0 تا 6 متر | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، |
درجه حفاظت: | ابزار نمایش IP67، IP67 | دمای عملیاتی: | -40 تا 150 ℃ |
خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | منبع تغذیه: | (13-35) vDC |
برجسته: | فرستنده سطح ورودی RF 6 متر,فرستنده سطح نوع میله عایق سخت,سنسور سطح نقطه RF 6 متر |

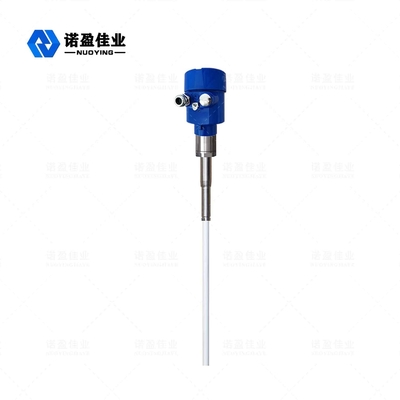

NYSP-Z23 Rf Admittance Level Meter
ورودی NYSP-Z23 Rf یک فناوری کنترل سطح جدید است که از خازنی توسعه یافته است، که قابل اطمینان تر، دقیق تر و کاربرد بیشتری دارد.این یک ارتقاء فناوری سطح خازنی است.به اصطلاح ورود rf به معنای متقابل امپدانس در الکتریسیته است که از اجزای مقاومتی، اجزای خازنی و اجزای ادراکی تشکیل شده است.Rf یک طیف رادیویی با فرکانس بالا است، بنابراین پذیرش rf را می توان به عنوان اندازه گیری پذیرش با امواج رادیویی با فرکانس بالا درک کرد.هنگامی که ابزار کار می کند، حسگر ابزار با دیواره پرفیوژن و محیط اندازه گیری شده یک مقدار ورودی تشکیل می دهد.هنگامی که سطح شیء تغییر می کند، مقدار پذیرش مطابق با آن تغییر می کند.واحد مدار مقدار پذیرش اندازه گیری شده را به خروجی سیگنال سطح شی تبدیل می کند تا اندازه گیری سطح شی را محقق کند.
سطح پذیرش Rf مترپارامتر فنی
برنامه های کاربردی | رابط، خاموش کردن، موارد اختلاط قوی |

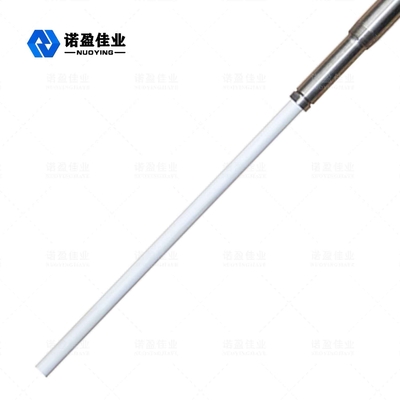

نوع پروب | میله عایق سخت |
محدوده اندازه گیری | 0 تا 6 متر |
دمای فرآیند | -40 تا 150 ℃ |
دمای محیط | -40 ℃ ~ + 70 ℃ |
دمای ذخیره سازی | -20 ℃ ~ + 65 ℃ |
فشار فرآیند | -0.1-2.5MPa |
منبع تغذیه | (13-35)vDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
اتصال فرآیند | نخ/فلنج (انتخابی) |
کلاس حفاظتی | IP67 |
درجه ضد انفجار | ExiaⅡCT6 (انتخابی) |
تاخیر انداختن: | 0 تا 30 ثانیه قابل تنظیم |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
پذیرش Rf مرحله مترعملیاتی اصل
تراز سنج خازنی سنتی، با افزایش سطح، پروب های پوشیده از مواد، مقدار مدار خازنی بین پروب و محیط (مواد رسانا) یا بین پروب و دیواره لوله، ظرفیت خازنی (مواد عایق) افزایش می یابد. به دلیل تغییر سطح عدم تعادل منجر به یک پل خازنی می شود، بنابراین تغییر مقدار ظرفیت خازنی به ثابت دی الکتریک ماده مورد آزمایش بستگی دارد. سپس به تشخیص سیگنال، تقویت، و در نهایت سیگنال خروجی مربوطه می رسد. معایب، به ویژه هنگامی که پروب آویزان است، به طور جدی بر نتیجه اندازه گیری تأثیر می گذارد.
فناوری اندازهگیری پذیرش فرکانس رادیویی، فناوری اندازهگیری سطح دارای مزایای منحصربهفردی است. اگرچه با مفهوم کلی فناوری اندازهگیری ظرفیت خازنی مشابه است، اما فناوری پذیرش rf در واحد الکترونیکی به مدار رانندگی - سپرها و برش پیوست، بنابراین میتوان امپدانس و اندازهگیری راکتانس خازنی را درک کرد. به تنهایی.از طریق محاسبه قوانین فیزیک، هر ماده ای برابر با اندازه راکتانس خازنی امپدانس است، بنابراین با آویزان شدن می توان اندازه گیری کرد و با تغییر فاز مدار نوسان، از کل خروجی حذف کرد.
سنسور متر سطح پذیرش RF نصب شده در بارگذاری مخزن، از طریق تغییر سطح پروب ناشی از تغییر سیگنال rf. رانندگی - سپرهای انتهای پروب می توانند از جریان فرکانس رادیویی تشکیل شده توسط حلقه حلق آویز جلوگیری کنند، از دقت اندازه گیری ابزار اطمینان حاصل کنند.
فناوری پذیرش Rf از نتایج اندازهگیری با دقت بالا، و تحت تأثیر آویزان پروب قرار نمیگیرد، در حال حاضر پرکاربردترین موارد استفاده از فناوری اندازهگیری است. برد بسیار کوتاه تا مقیاس بزرگ، می تواند کاربرد معمولی داشته باشد و می تواند برای انواع مختلف مواد اعمال شود.
پذیرش Rf مرحله مترویژگی های طراحی
◎ طراحی منحصر به فرد مدار رانندگی - سپر می تواند توانایی مقاومت در برابر آویزان شدن را بهبود بخشد
◎بدون اندازهگیری منطقه مرده، میتوان آن را برای موارد اندازهگیری سطح بیش از ده یا حتی چند سانتیمتر اعمال کرد
◎خروجی پایدار و قابل اعتماد، خاکستر بادی، خالی کردن، بخار آب، تبلور، موم
◎بدون فعالیت، بدون قطعات فرسوده آسان، اغلب بدون تمیز کردن و نگهداری، اشکال زدایی
