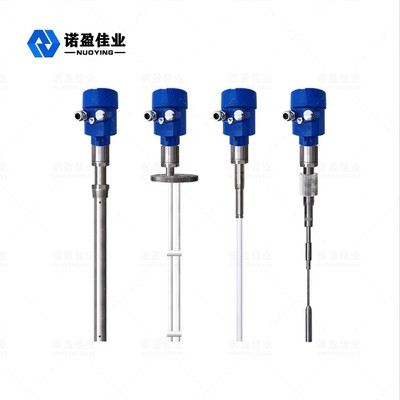

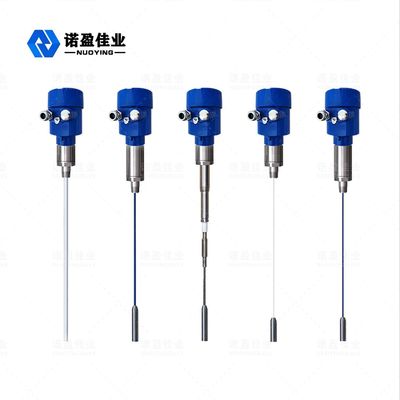

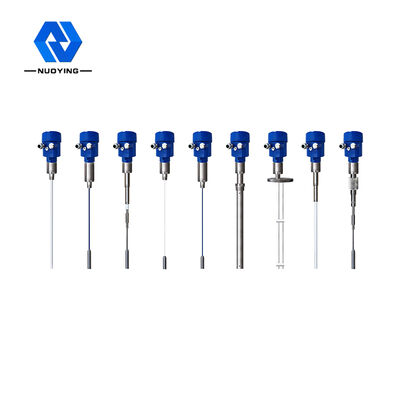

سنسور سطح پذیرش 120 متری RF 13-35vDC سنسور سطح ورودی

NYSP-Z Rf Admittance Level Meter

سطح پذیرش NYSP-Z RF یک محصول اندازه گیری سطح پیوسته بر اساس اصل پذیرش فرکانس رادیویی است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و کاربرد گسترده است.در مقایسه با سطح سنج خازنی سنتی، طراحی مدولار شده می تواند تنظیم ابزار را به طور مختصر و راحت درک کند.پس از تکمیل تنظیمات، می توان از آن به طور معمول استفاده کرد و مادام العمر بدون نیاز به تعمیر و نگهداری است.کاربران را قادر می سازد تا به طور مستقیم عملکرد تجهیزات را درک کنند و به موقع با مشکلات مقابله کنند، به عنوان ایمن و قابل اعتماد در زمینه های پیچیده صنعتی.

سطح پذیرش Rf مترپارامتر فنی

※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!

پذیرش Rf مرحله مترعملیاتی اصل

فناوری اندازه گیری پذیرش فرکانس رادیویی نوعی فناوری اندازه گیری سطح مواد با مزایای منحصر به فرد است.اگرچه مفهوم اندازه‌گیری خازنی شبیه به فناوری اندازه‌گیری خازنی معمولی است، فناوری پذیرش RF مدار Driving-Shield و مدار چاپر را به سلول الکترونیکی اضافه می‌کند، بنابراین می‌تواند امپدانس و راکتانس خازنی را جداگانه اندازه‌گیری کند.پس از عبور از قوانین فیزیک، می توان دریافت که امپدانس و راکتانس ظرفیت هر ماده آویزان با هم برابر است، بنابراین می توان اثر مواد آویزان را اندازه گرفت و تغییر فاز مدار نوسان را از آن عبور داد که حذف می شود. از کل خروجی
پروب سطح پذیرش RF در مخزن ذخیره نصب می شود و تغییر سیگنال RF ناشی از تغییر سطح مواد توسط پروب به دست می آید.انتهای محفظه کاوشگر می تواند مانع از تشکیل حلقه جریان RF از طریق مواد آویزان شود که دقت اندازه گیری ابزار را تضمین می کند.

پذیرش Rf مرحله مترویژگی های طراحی

◎ طراحی منحصر به فرد مدار رانندگی - سپر می تواند توانایی مقاومت در برابر آویزان شدن را بهبود بخشد
◎بدون اندازه‌گیری منطقه مرده، می‌توان آن را برای موارد اندازه‌گیری سطح بیش از ده یا حتی چند سانتی‌متر اعمال کرد
◎خروجی پایدار و قابل اعتماد، خاکستر بادی، خالی کردن، بخار آب، تبلور، موم
◎بدون فعالیت، بدون قطعات فرسوده آسان، اغلب بدون تمیز کردن و نگهداری، اشکال زدایی

◎مواد ضد آویزان: طراحی منحصر به فرد مدار Driving-Shield توانایی آویزان کردن مورچه را بهبود می بخشد.
◎محدوده منبع تغذیه: منطقه کاری برق: 13-35VDC
◎انطباق پذیری دمای فرآیند پروب: -100 درجه سانتیگراد تا 800 درجه سانتیگراد.بدون اندازه‌گیری منطقه مرده، می‌توان آن را برای ده‌ها سانتی‌متر یا حتی چند سانتی‌متر از اندازه‌گیری سطح مواد در مواقع تعداد زیادی فاصله اعمال کرد. حداکثر برد اندازه‌گیری می‌تواند صدها متر، حتی صدها متر باشد، اندازه‌گیری رابط مواد چسبناک یک مزیت بزرگ ساز..
◎پایداری: خروجی پایدار و قابل اعتماد، مقاومت در برابر خاکستر بادی، خالی شدن، رطوبت، کریستالیزاسیون، اثر موم
◎بدون نیاز به تعمیر و نگهداری: بدون حرکت، بدون قطعات پوشیدنی، بدون نیاز به تمیز کردن منظم، تعمیر و نگهداری، راه اندازی

پذیرش Rf مرحله مترالزامات نصب

روش نصب استاندارد

• بخش اندازه گیری موثر پروب نمی تواند دیواره مخزن را لمس کند.فاصله از دیواره مخزن L بیشتر از 600 میلی متر است.
• در صورت هم زدن شدید در مخزن، انتهای پایینی پروب باید ثابت شود و برای اطمینان از ایمنی، کاوشگر باید از مخلوط کن دور نگه داشته شود.
• ابزار باید به طور قابل اعتمادی زمین شود
• پروب را نمی توان در نازل پرکننده (یا شکاف) نصب کرد و مواد دیگر به طور مستقیم از طریق محل جریان می یابند.اگر این امکان پذیر نیست، یک پارتیشن بین پروب و نازل پرکننده (یا شکاف) نصب کنید.
• هنگام نصب پراب میله سخت ابزار باید فضای نصب در نظر گرفته شود.پروب کابل باید پس از نصب صاف شود تا از اتصال کوتاه با دیواره مخزن جلوگیری شود
• نصب باید بسیار مراقب باشد تا به عایق پروب آسیبی وارد نشود.انتهای مرکزی و لایه محافظ پروب نباید با رابط نصب یا دیواره مخزن تماس داشته باشد و از سایش مکانیکی پروب با رابط نصب، دیواره ظرف، مواد و غیره در طول استفاده از پروب جلوگیری شود.
• لوله محافظ ابزار نباید آب راکد داشته باشد، در غیر این صورت دستگاه الکترونیکی ابزار را به خطر می اندازد

سطح پذیرش Rf متراتصالات الکتریکی

• کابل با گواهی مربوطه توصیه می شود.
• با کابل های روکش دار، سپر باید هم به کف ابزار و هم به منبع تغذیه اتاق کنترل متصل شود
• ابعاد قطر کابل بین 6 ~ 12nnn توصیه می شود تا از عملکرد آب بندی ورودی اطمینان حاصل شود.

اتصال سیستم

سطح پذیرش فرکانس رادیویی یک ابزار ذاتا ایمن است.برای شرایط خطرناک، نصب یک گیت ایمنی تایید شده روی مدار منبع تغذیه دستگاه ضروری است.می توان از اتصال تک دروازه یا دو گیت استفاده کرد، اما حالت اتصال متفاوت است.
