جزئیات محصول:
|
| برنامه های کاربردی: | چاه عمیق، محدوده بزرگ | نوع پروب: | طناب نرم |
|---|---|---|---|
| محدوده اندازه گیری: | 0 تا 120 متر | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، |
| درجه حفاظت: | ابزار نمایش IP67، IP67 | دمای عملیاتی: | -40 تا 150 ℃ |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | منبع تغذیه: | (13-35) vDC |
| برجسته: | سوئیچ سطح ورودی IP67,سوئیچ سطح ورودی نوع ورودی 120 متر,سنسور سطح پذیرش IP67 |
||

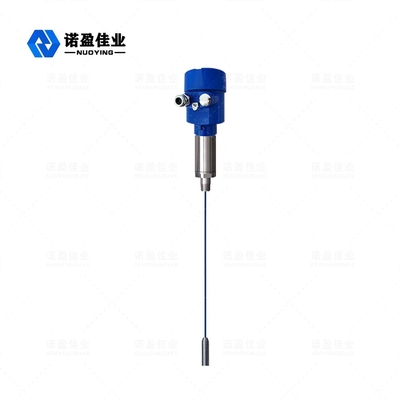

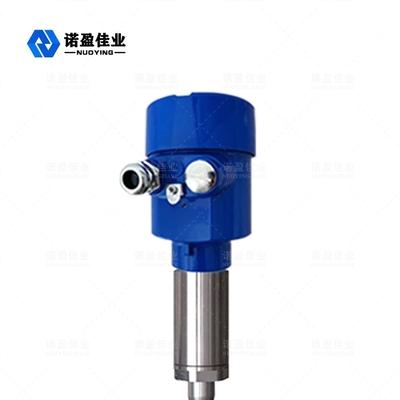

NYSP-Z20 Soft RopeRf Admittance Level Meter Deep Well Size Measuring Level Transmitter
NYSP-Z20 Rf Admittance Level Meter
سطح پذیرش NYSP-Z20 Rf بر اساس اصل محصولات اندازه گیری سطح پذیرش فرکانس رادیویی به طور مداوم است. این محصول دارای پایداری بالا، حساسیت بالا و کاربردهای گسترده و غیره است. در مقایسه با متر سطح مواد خازنی سنتی، استفاده از طراحی مدولار ، می تواند مختصر باشد و به راحتی متوجه شود که مجموعه ابزار، پس از تنظیم، می تواند استفاده عادی و تعمیر و نگهداری رایگان برای مادام العمر باشد. کاربران را قادر می سازد تا به درک شهودی از وضعیت عملکرد تجهیزات، و مقابله با مشکلات به موقع، در موقعیت های پیچیده صنعتی و همچنین ایمن و قابل اعتماد.
سطح پذیرش Rf مترپارامتر فنی
| برنامه های کاربردی | چاه عمیق، محدوده بزرگ |
| نوع پروب | طناب نرم |
| محدوده اندازه گیری | 0 تا 120 متر |
| دمای فرآیند | -40 تا 150 ℃ |
| دمای محیط | -40 ℃ ~ + 70 ℃ |
| دمای ذخیره سازی | -20 ℃ ~ + 65 ℃ |
| فشار فرآیند | -0.1-1.6MPa |
| منبع تغذیه | (13-35)vDC |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| اتصال فرآیند | نخ/فلنج (انتخابی) |
| کلاس حفاظتی | IP67 |
| درجه ضد انفجار | ExiaⅡCT6 (انتخابی) |
| تاخیر انداختن: | 0 تا 30 ثانیه قابل تنظیم |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
پذیرش Rf مرحله مترویژگی های طراحی
◎ طراحی منحصر به فرد مدار رانندگی - سپر می تواند توانایی مقاومت در برابر آویزان شدن را بهبود بخشد
◎بدون اندازه‌گیری منطقه مرده، می‌توان آن را برای موارد اندازه‌گیری سطح بیش از ده یا حتی چند سانتی‌متر اعمال کرد
◎خروجی پایدار و قابل اعتماد، خاکستر بادی، خالی کردن، بخار آب، تبلور، موم
◎بدون فعالیت، بدون قطعات فرسوده آسان، اغلب بدون تمیز کردن و نگهداری، اشکال زدایی
پذیرش Rf مرحله مترالزامات نصب
دستورالعمل نصب و راه اندازی
(1) پروب متر و سایر پروب ها باید فضای کافی داشته باشند، پیشنهاد بیش از 600 میلی متر است، "1" و "2"، "2" و "3" را در تصویر ببینید.
(2) باید فضای کافی بین پروب ابزار و درگاه تغذیه وجود داشته باشد، و پیشنهاد بیشتر از 600 میلی متر است، همانطور که در شکل 1 نشان داده شده است. در غیر این صورت، ابزار به درستی کار نخواهد کرد.
"4" را در تصویر ببینید.
(3) پروب نمی تواند به پایین مخزن برسد. پروب "4" را خیلی طولانی ببینید. باید کوتاه شود. در غیر این صورت، ابزار به درستی کار نخواهد کرد.
(4) انتهای پایینی پروب نمی تواند وارد محدوده مخروطی خروجی مخروط شود. "5" را در شکل ببینید، چنین نصب، ظرفیت کشش مواد در این مکان
به راحتی به پروب آسیب می رساند یا به سقف آسیب می رساند.
(5) اطمینان حاصل کنید که فاصله کافی بین موادی که به سیلوها و سیلوها متصل می شوند وجود داشته باشد و پیشنهاد بیش از 600 میلی متر باشد، همانطور که در شکل 2 نشان داده شده است. کارآگاه بسیار نزدیک به دیوار است.
همانطور که در شکل نشان داده شده است، کوچکترین نوسان سر با مواد روی دیوار یا دیوار تماس پیدا می کند و باعث می شود که ابزار به درستی کار نکند.6.
(6) "6)" را در تصویر ببینید، نصب جانبی، همچنین نصب میله ماهیگیری نامیده می شود، چنین نصبی را توصیه نمی کند.
شکل.4 جزئیات کف مخزن به شرح زیر است:
پروب در شکل A باید صاف شود تا از برخورد با دیوار جلوگیری شود.
پروب در شکل B بیش از حد طولانی است و باید کوتاه شود. سازنده تماس کوتاه مدت.
