جزئیات محصول:
|
کاربرد معمولی: | مایع خورنده، گرد و غبار، جامد | مدل های محصول: | NYSP-M17 |
---|---|---|---|
نوع آنتن: | نوع میله سخت، نوع کابل نرم | مواد آنتن: | PTFE، 304، 316 |
محدوده اندازه گیری: | 3 متر، 20 متر | دقت دمای فرآیند اندازه گیری: | -40 ~ + 130 ℃ |
خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus | رابط الکتریکی: | M20 × 1.5، ½ اینچ NPT |

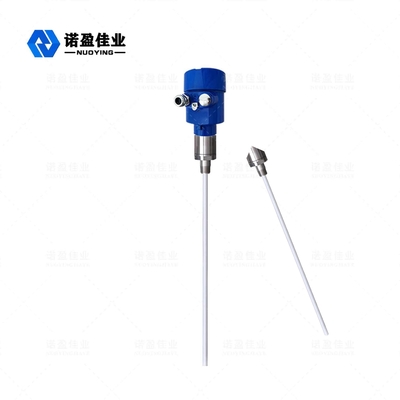

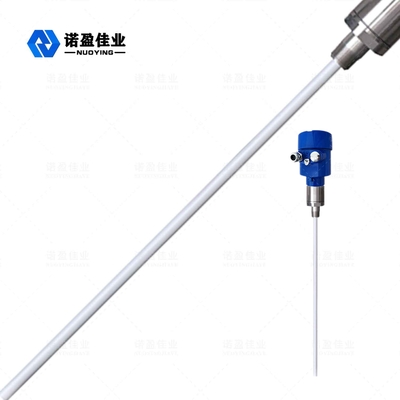

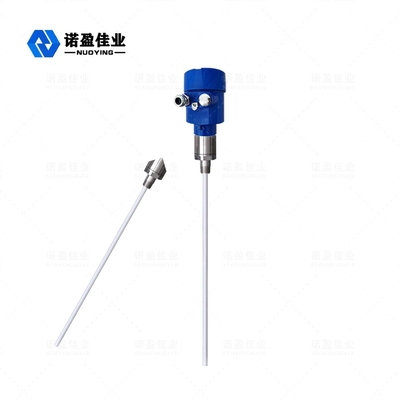

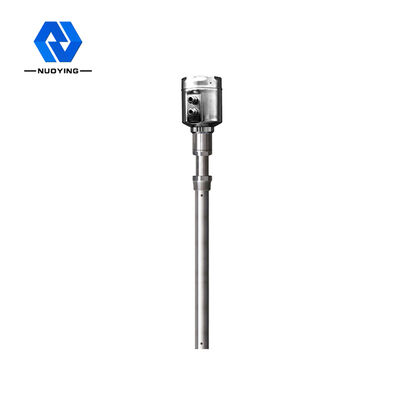

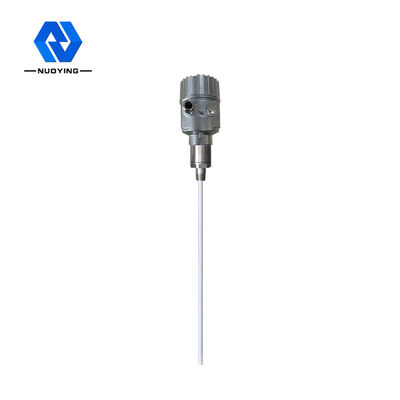

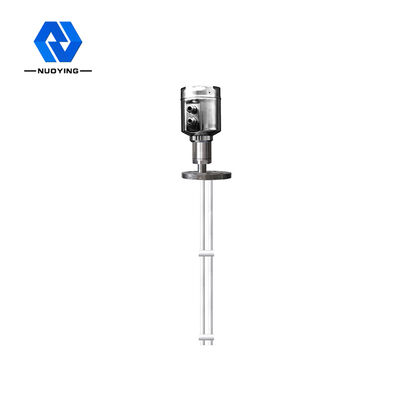

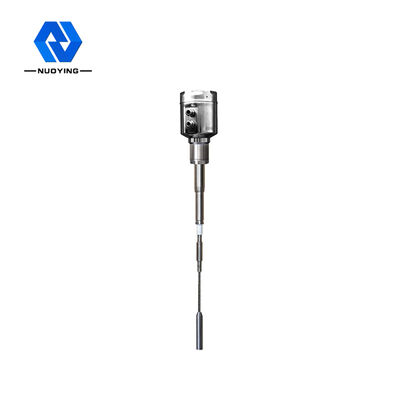

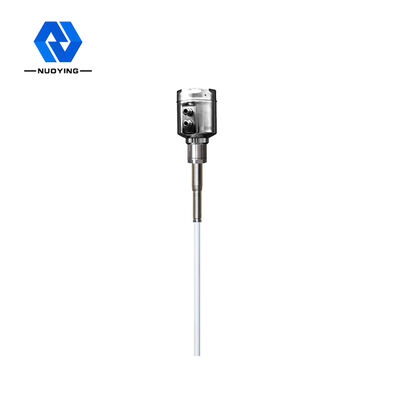

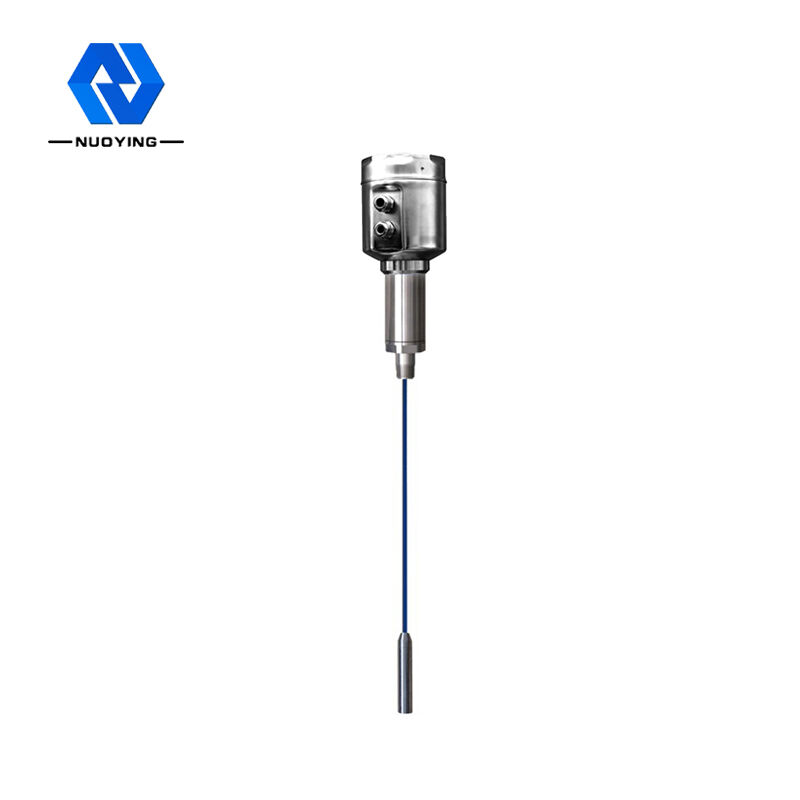

NYSP-M17 سطح پذیرش مایع خورنده RF قابل اندازه گیری
NYSP-M17 اصل کار کنتور سطح پذیرش RF
متر سطح پذیرش RF نوعی محصول اندازه گیری سطح پیوسته بر اساس اصل پذیرش RF است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و کاربرد گسترده است.در مقایسه با ظرفیت سنج سنتی، طراحی مدولار را اتخاذ می کند که می تواند دستگاه را به راحتی و به راحتی راه اندازی کند.پس از اتمام نصب، می توان از آن به طور معمول استفاده کرد و مادام العمر بدون نیاز به تعمیر و نگهداری است.این به کاربران امکان می دهد تا عملکرد تجهیزات را تجسم کنند و به موقع با مشکلات مقابله کنند.همچنین در تنظیمات پیچیده صنعتی ایمن و قابل اعتماد است.
فناوری اندازه گیری هدایت RF یک فناوری اندازه گیری سطح با مزایای منحصر به فرد است.اگرچه این مفهوم بسیار شبیه به فناوری اندازهگیری ظرفیت عمومی است، فناوری رسانایی RF یک مدار محافظ محرک و یک مدار چاپر را به واحد الکترونیکی اضافه میکند، بنابراین امکان اندازهگیری مستقل امپدانس و مقاومت خازنی را فراهم میکند.با توجه به محاسبه قوانین فیزیکی، امپدانس و مقاومت خازنی هر سیستم تعلیق برابر است، بنابراین اثر ناشی از تعلیق را می توان با تغییر فاز مدار نوسان اندازه گیری و از کل خروجی حذف کرد.
پروب سطح رسانایی سنج RF در مخزن نصب می شود و تغییر سیگنال RF ناشی از تغییر سطح از طریق پروب به دست می آید.سپر محرک پروب از تشکیل حلقه در جریان RF از طریق مواد آویزان جلوگیری می کند و دقت اندازه گیری ابزار را تضمین می کند.
برنامه معمولی |
مایع خورنده، گرد و غبار، جامد |
مدل های محصول |
NYSP-M17 |
نوع آنتن | کابل انعطاف پذیر، میله سخت |
مواد آنتن | PTFE، 304، 316 |
محدوده اندازه گیری | 3 متر، 20 متر (صدها متر را می توان برای چاه های عمیق اندازه گیری کرد، سفارشی) |
دقت اندازه گیری | 0.05%~0.1%F.اس |
منبع تغذیه | 24VDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃ |
فشار فرآیند | -0.1-1.6MPa،-0.1-4.0MPa،-0.1-6.3MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
رابط الکتریکی | M20 × 1.5، ½ اینچ NPT |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYSP-M17 ویژگی های طراحی متر سطح پذیرش RF
طراحی مدار محافظ محافظ درایو مواد ضد آویزان منحصر به فرد، توانایی جلوگیری از آویزان شدن مواد را بهبود می بخشد.
محدوده منبع تغذیه13 ~ 35 VDC
دمای فرآیند پروب تطبیقی- 100 ℃ ~ 800 ℃
بدون اندازهگیری زاویه مرده، میتوان آن را برای اندازهگیری سطح دهها سانتیمتر یا حتی چند سانتیمتر اعمال کرد.
حداکثر برد اندازه گیری می تواند به صدها متر یا حتی صدها متر برسد
اندازه گیری رابط مواد چسبناک بزرگترین مزیت این ابزار است
خروجی پایدار و قابل اعتماد، مقاوم در برابر خاکستر بادی، مواد خالی، بخار آب، کریستالیزاسیون و رسوبات موم
بدون تعمیر و نگهداری، بدون قطعات متحرک، بدون استفاده از قطعات آسان، بدون تمیز کردن، نگهداری و راه اندازی منظم
