جزئیات محصول:
|
| کاربرد معمولی: | مایع، غبار، جامد | مدل های محصول: | NYSP-M16 |
|---|---|---|---|
| نوع آنتن: | نوع میله سخت، نوع کابل نرم | مواد آنتن: | PTFE، 304، 316 |
| محدوده اندازه گیری: | 3 متر، 20 متر | دقت اندازه گیری: | 0.05٪ ~ 0.1٪ F. S |
| خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus | رابط الکتریکی: | M20 × 1.5، ½ اینچ NPT |

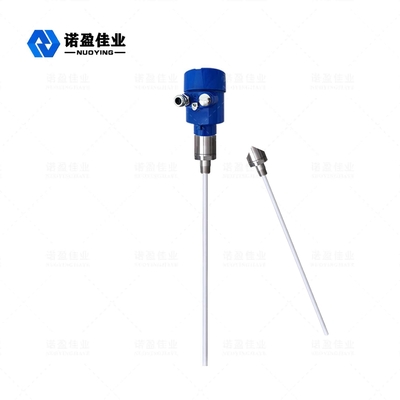

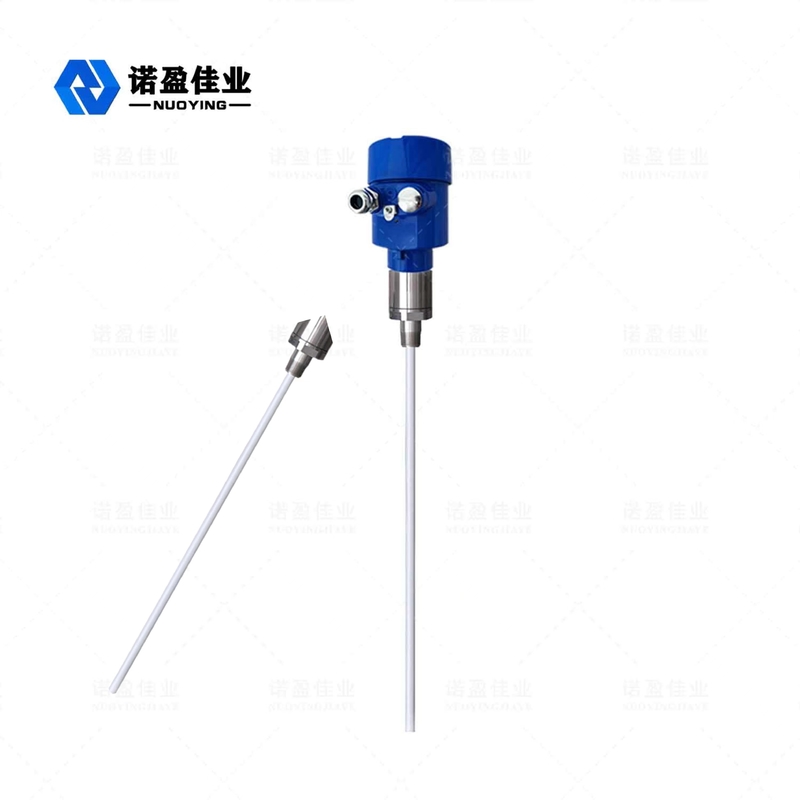

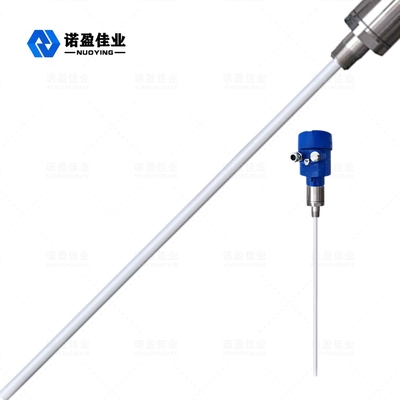

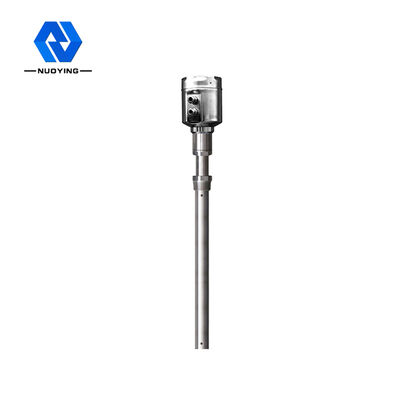

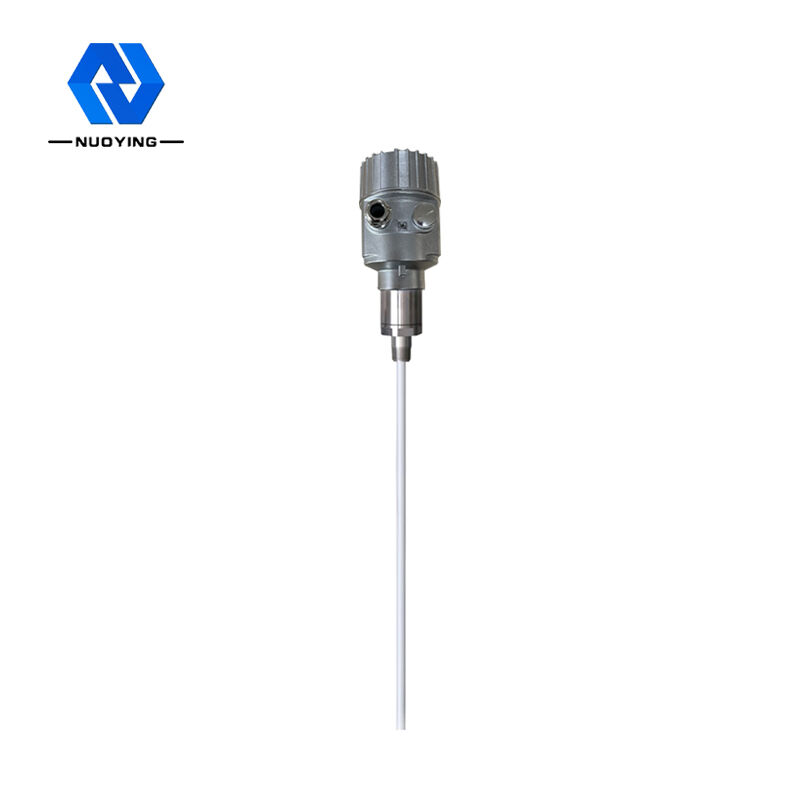

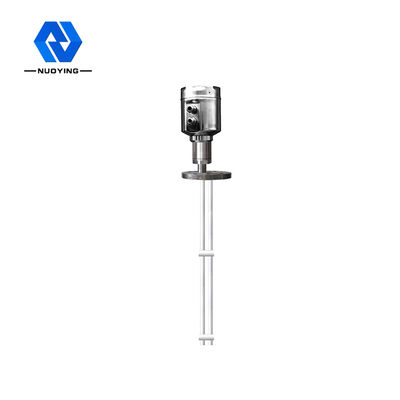

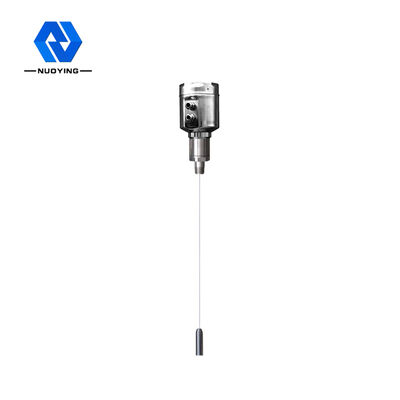

NYSP-M16 ضد آویزان سنج سطح پذیرش RF قابل اعتماد پایدار
NYSP-M16 اصل کار کنتور سطح پذیرش RF
سطح پذیرش RF یک محصول اندازه گیری سطح پیوسته بر اساس اصل پذیرش RF است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و کاربرد گسترده است.در مقایسه با سطح سنج خازنی سنتی، از طراحی مدولار می توان برای تنظیم ساده و راحت ابزار استفاده کرد.پس از تکمیل تنظیمات، می توان آن را به طور معمول و بدون تعمیر و نگهداری مادام العمر استفاده کرد.این به کاربران امکان می دهد تا به طور مستقیم عملکرد تجهیزات را درک کنند و به موقع با مشکلات برخورد کنند.همچنین در موقعیت های پیچیده صنعتی ایمن و قابل اعتماد است.
فناوری اندازه گیری پذیرش RF یک فناوری اندازه گیری سطح مواد با مزایای منحصر به فرد است.اگرچه این مفهوم بسیار شبیه به فناوری اندازه گیری خازنی عمومی است، فناوری پذیرش RF مدار Driving Shield و مدار چاپر را به واحد الکترونیکی اضافه می کند، بنابراین می تواند اندازه گیری مستقل امپدانس و راکتانس خازنی را انجام دهد.با توجه به محاسبه قوانین فیزیکی، امپدانس و راکتانس خازنی هر ماده آویزان برابر است، بنابراین تأثیر ناشی از آویزان شدن مواد را می توان اندازه گیری کرد و از طریق تغییر فاز مدار نوسان از کل خروجی حذف کرد.
پروب متر سطح پذیرش RF در مخزن ذخیره نصب می شود و تغییر سیگنال RF ناشی از تغییر سطح مواد از طریق پروب به دست می آید.انتهای Driving Shield کاوشگر می تواند از تشکیل یک حلقه در جریان RF از طریق مواد آویزان جلوگیری کند و از دقت اندازه گیری ابزار اطمینان حاصل کند.
|
برنامه معمولی |
مایع، گرد و غبار، جامد |
| مدل های محصول |
NYSP-M16 |

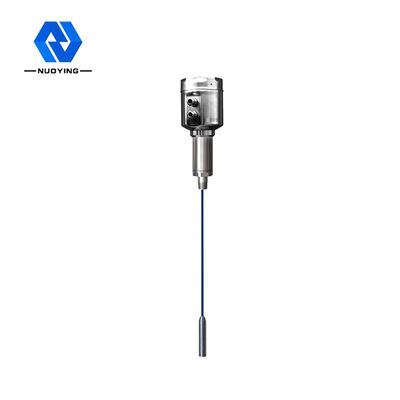

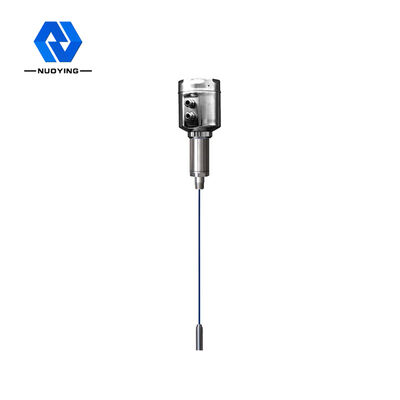

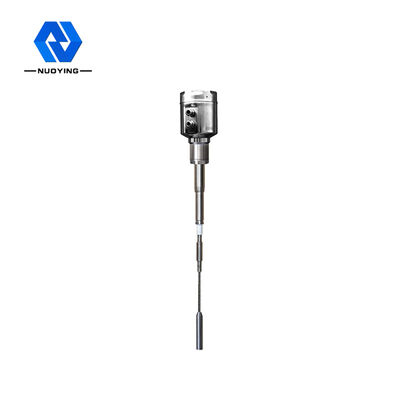

| نوع آنتن | کابل انعطاف پذیر، میله سخت |
| مواد آنتن | PTFE، 304، 316 |
| محدوده اندازه گیری | 3 متر، 20 متر (صدها متر را می توان برای چاه های عمیق اندازه گیری کرد، که می تواند سفارشی شود) |
| دقت اندازه گیری | 0.05%~0.1%F.اس |
| منبع تغذیه | 24VDC |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40~+130℃،-100~+200℃،-40~+260℃،-50~+500℃ |
| فشار فرآیند | -0.1-1.6MPa،-0.1-4.0MPa،-0.1-6.3MPa |
| اتصال فرآیند | نخ، فلنج (اختیاری) |
| رابط الکتریکی | M20 × 1.5، ½ اینچ NPT |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYSP-M16 ویژگی های طراحی متر سطح پذیرش RF
طراحی منحصر به فرد مدار Driving Shield از مواد ضد آویزان، توانایی مواد ضد آویزان را بهبود می بخشد
محدوده منبع تغذیه: 13 ~ 35 VDC
دمای فرآیند پروب تطبیقی: - 100 ℃ ~ 800 ℃
بدون اندازه گیری منطقه مرده، که می تواند برای اندازه گیری سطح بیش از ده سانتی متر یا حتی چندین سانتی متر اعمال شود.
حداکثر برد اندازه گیری می تواند به صدها متر و حتی صدها متر برسد
اندازه گیری رابط مواد چسبناک مزیت بزرگ این ابزار است
خروجی پایدار و قابل اعتماد، مقاوم در برابر خاکستر بادی، خالی شدن، بخار آب، کریستالیزاسیون و رسوب موم
بدون تعمیر و نگهداری، بدون قطعات متحرک، بدون قطعات به راحتی فرسوده، بدون تمیز کردن، تعمیر و نگهداری و اشکال زدایی منظم
