جزئیات محصول:
|
| ضد انفجار: | ExiaⅡCT6 Ga | کلاس حفاظتی: | IP65، IP67 |
|---|---|---|---|
| مواد پوسته: | پلی پروپیلن / آلومینیوم | نمایش دادن: | ال سی دی |
| تنظیم خروجی: | تنظیم حد بالا، تنظیم حد پایین | حالت نمایش: | سطح مایع، فاصله (ارتفاع خالی) |
| خروجی سیگنال: | 4...20mA/HART/RS485... | اتصال فرآیند: | نصب نخ، فلنج، براکت (اختیاری) |
| برجسته: | سنسور سطح اولتراسونیک 40 کیلوهرتز,فرستنده سطح اولتراسونیک 100 کیلوهرتز,سنسور سطح اولتراسونیک مخزن آب |
||

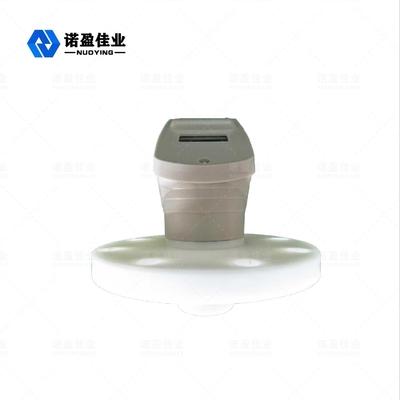

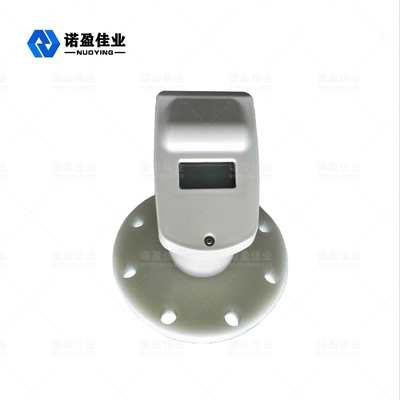

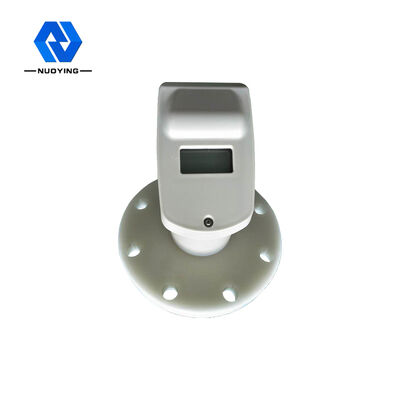

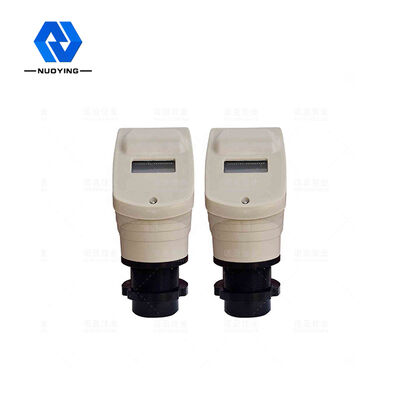

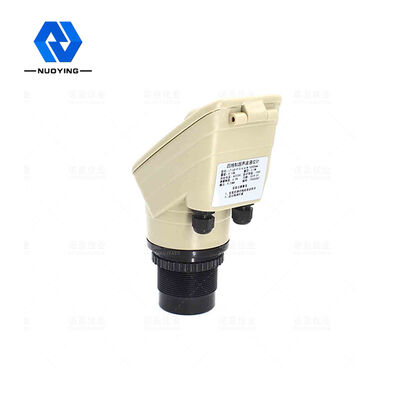

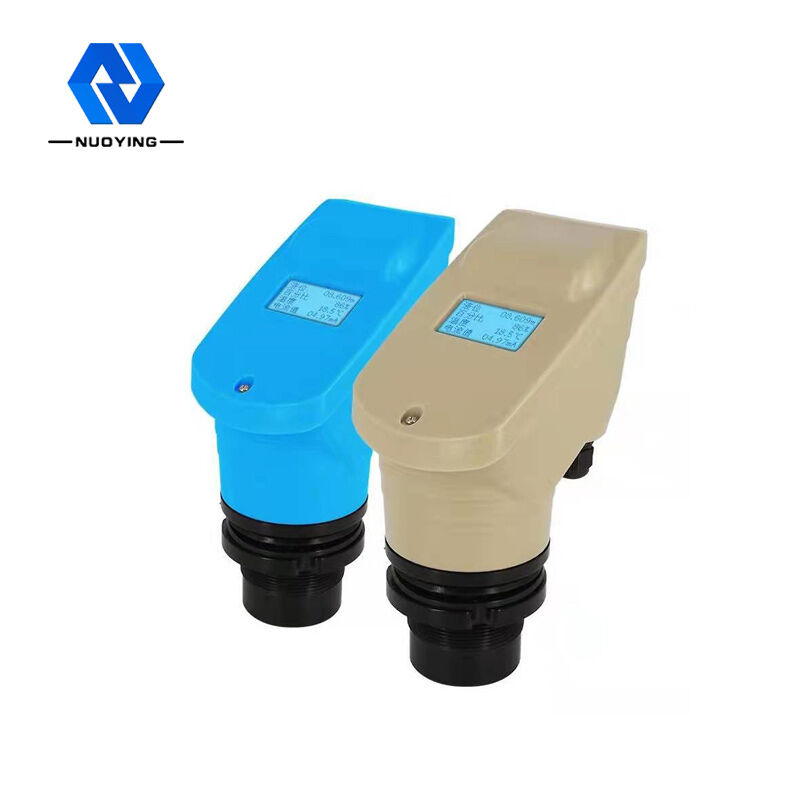

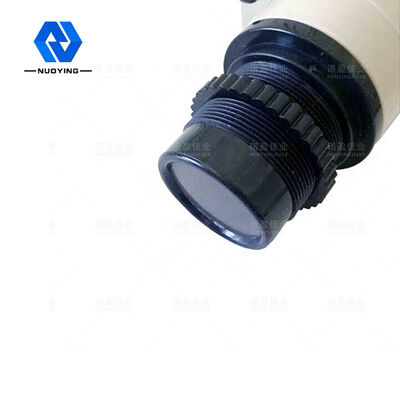

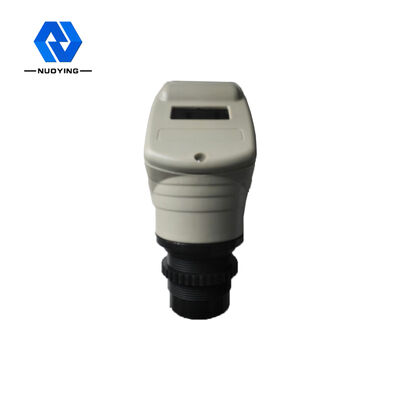

سنسور سطح اولتراسونیک NYCSUL-501 40KHz 100KHz برای مخزن آب IP67
فرستنده سطح اولتراسونیک
سطح سنج اولتراسونیک یک سطح سنج دیجیتالی است که توسط ریزپردازنده کنترل می شود.در اندازه گیری پالس اولتراسونیک ساخته شده توسط سنسور (مبدل)، امواج صوتی پس از بازتاب سطح مایع توسط همان سنسور دریافت کننده، توسط کریستال پیزوالکتریک به سیگنال های الکتریکی تبدیل می شود و توسط امواج صوتی بین زمان ارسال و دریافت برای محاسبه سنسور به فاصله اندازه گیری شده روی سطح مایعبا توجه به استفاده از اندازه گیری بدون تماس، محیط اندازه گیری شده تقریبا نامحدود است، می تواند به طور گسترده ای در انواع اندازه گیری ارتفاع مواد مایع و جامد استفاده شود.
فرستنده سطح اولتراسونیکپارامتر فنی
| کاربرد معمولی | اندازه گیری سطح مایع |
| محدوده فرکانس | 40 کیلوهرتز،100 کیلوهرتز |
| نوع پروب | یکپارچه |
| ProbeMaterial | PP/PVC/PTFE/304(اختیاری) |
| محدوده اندازه گیری | 0～20 متر |
| دقت اندازه گیری | ＜0.25٪ (محدوده＜20 متر) |
| زاویه اندازه گیری | 10 درجه |
| منبع تغذیه | 24VDC،220 VAC |
| دمای فرآیند | (-20-70℃) |
| فشار فرآیند | فشار معمولی |
| اتصال فرآیند | نصب نخ، فلنج، براکت (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485... |
| حالت نمایش | سطح مایع، فاصله (ارتفاع خالی) |
| تنظیم خروجی | تنظیم حد بالا، تنظیم حد پایین |
| نمایش دادن | ال سی دی |
| مواد پوسته | پلی پروپیلن / آلومینیوم |
| کلاس حفاظتی | IP65، IP67 |
| ضد انفجار | اگزیاⅡCT6 Ga |
فرستنده سطح اولتراسونیکاصل اندازه گیری
سطح سنج اولتراسونیک در بالای ظرف نصب می شود.تحت کنترل واحد الکترونیکی، کاوشگر پرتوی از پالس‌های اولتراسونیک را به جسم مورد اندازه‌گیری ساطع می‌کند، موج صوتی توسط سطح جسم منعکس می‌شود و بخشی از پژواک بازتاب‌شده توسط پروب دریافت می‌شود و به یک دستگاه تبدیل می‌شود. سیگنال الکتریکی، که با توجه به موج اولتراسونیک دوباره ارسال می شود.تفاوت زمانی برای دریافت مجدد و سرعت شناخته شده صدا برای تعیین تغییر سطح مواد استفاده می شود.سیگنال مایکروویو توسط دستگاه الکترونیکی پردازش می شود و در نهایت به سیگنال الکتریکی مربوط به سطح مواد تبدیل می شود.
