| نام تجاری: | NUOYINGJIAYE |
| شماره مدل: | NYCSUL-501 |
| مقدار تولیدی: | 1 عدد |
| قیمت: | $150~$350/pcs |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 عدد در ماه |

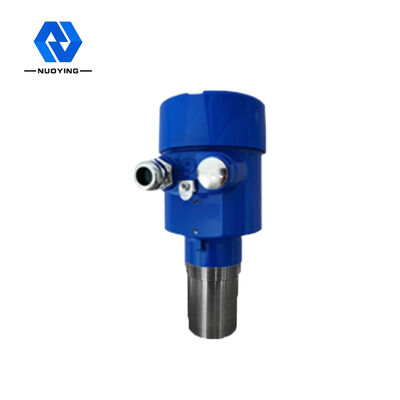

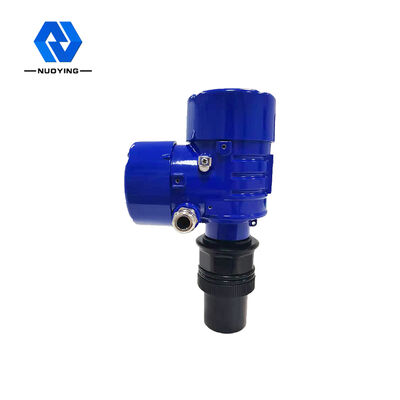

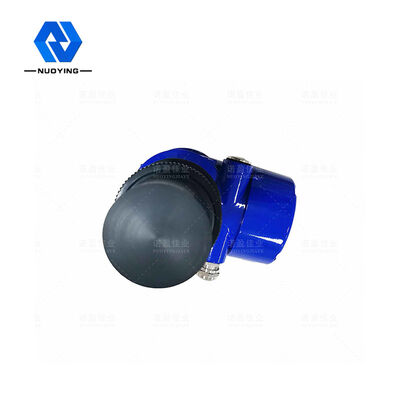

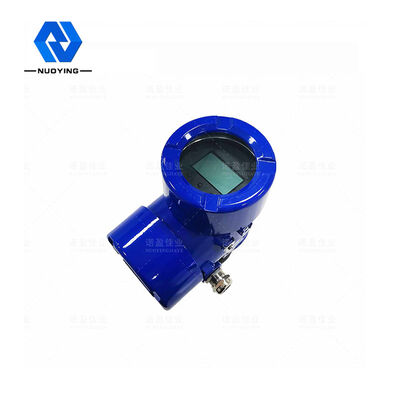

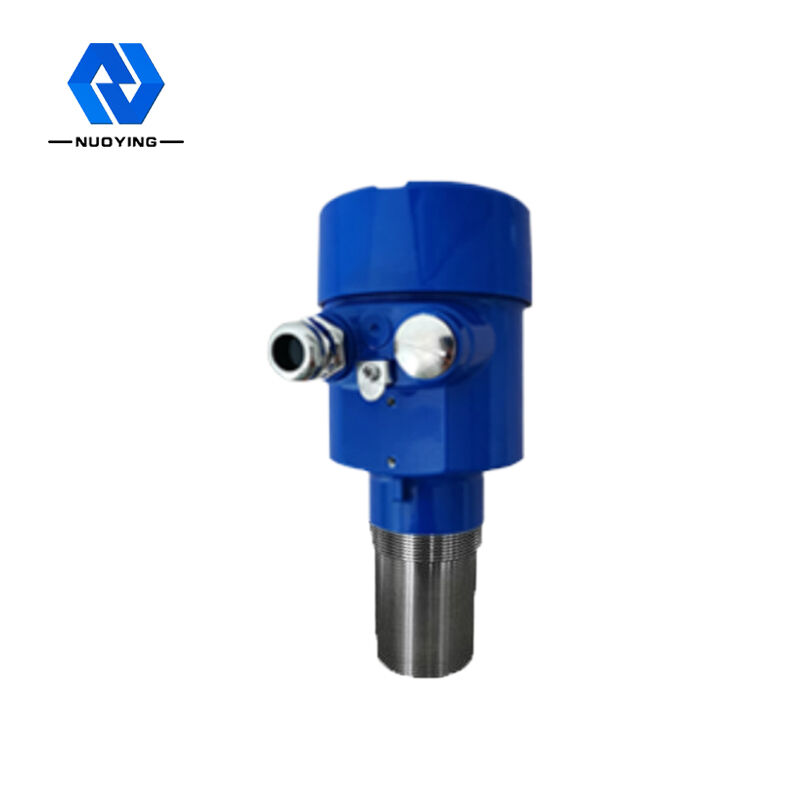

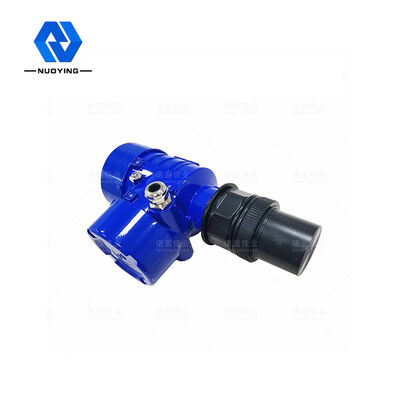

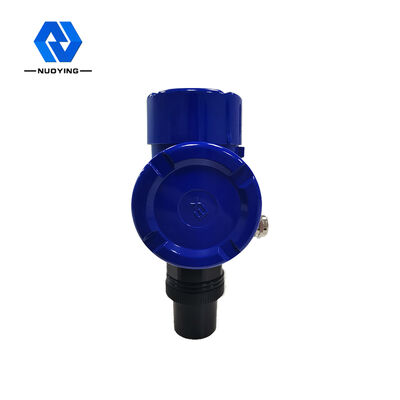

فرستنده سطح اولتراسونیک NYCSUL-503 IP67 40KHz 100KHz برای مخزن آب
فرستنده سطح اولتراسونیک
متر سطح اولتراسونیک یک متر سطح دیجیتال است که توسط ریزپردازنده کنترل می شود. در اندازه گیری پالس اولتراسونیک که توسط سنسور (مبدل) ساخته شده است، امواج صوتی پس از بازتاب سطح مایع توسط همان سنسور دریافت می شوند، توسط کریستال پیزوالکتریک به سیگنال های الکتریکی تبدیل می شوند و با استفاده از زمان بین ارسال و دریافت امواج صوتی، فاصله سنسور تا سطح مایع اندازه گیری می شود. به دلیل استفاده از اندازه گیری بدون تماس، رسانه اندازه گیری شده تقریباً نامحدود است و می تواند به طور گسترده در اندازه گیری ارتفاع انواع مایعات و مواد جامد استفاده شود.
فرستنده سطح اولتراسونیک پارامتر فنی
| کاربرد معمول | اندازه گیری سطح مایع |
| محدوده فرکانس | 40KHz,100KHz |
| نوع پروب | یکپارچه |
| جنس پروب | PP/PVC/PTFE/304 (اختیاری) |
| محدوده اندازه گیری | 0~20 متر |
| دقت اندازه گیری | <0.25% (محدوده<20 متر) |
| زاویه اندازه گیری | 10 درجه |
| منبع تغذیه | 24VDC,220VAC |
| دمای فرآیند | (-20-70درجه سانتیگراد) |
| فشار فرآیند | فشار نرمال |
| اتصال فرآیند | رزوه، فلنج، نصب براکت (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485... |
| حالت نمایش | سطح مایع، فاصله (ارتفاع خالی) |
| تنظیم خروجی | تنظیم حد بالا، تنظیم حد پایین |
| نمایشگر | LCD |
| جنس پوسته | پلی پروپیلن/آلومینیوم |
| کلاس حفاظت | IP65, IP67 |
| درجه ضد انفجار | ExiaIICT6 Ga |
فرستنده سطح اولتراسونیک اصل اندازه گیری
متر سطح اولتراسونیک در بالای ظرف نصب می شود. تحت کنترل واحد الکترونیکی، پروب یک پرتو پالس اولتراسونیک را به سمت جسم مورد اندازه گیری منتشر می کند، موج صوتی توسط سطح جسم منعکس می شود و بخشی از اکوی بازتاب شده توسط پروب دریافت شده و به سیگنال الکتریکی تبدیل می شود که بر اساس موج اولتراسونیک مجدداً ارسال می شود. اختلاف زمانی دریافت مجدد و سرعت صوت معلوم برای تعیین تغییر سطح مواد استفاده می شود. سیگنال مایکروویو توسط دستگاه الکترونیکی پردازش شده و در نهایت به یک سیگنال الکتریکی مربوط به سطح مواد تبدیل می شود.
