جزئیات محصول:
|
| کاربرد معمولی: | مایع (بدون هم زدن.) | مدل های محصول: | NYCSUL-503 |
|---|---|---|---|
| نوع پروب: | بدنه، شکاف بدنه، ضد انفجار، ضد خوردگی، ضد خوردگی | مواد تشکیل دهنده آنتن: | PP، PVC، PTFE |
| دقت اندازه گیری: | <0.25٪ (محدوده <20 متر)، | فشار فرآیند: | -0.1 ~ = 0.1 مگاپاسکال (فشار اتمسفر) |
| اتصال فرآیند: | فلنج | درجه ضد انفجار: | Exia II CT6 Ga، Exd II CT6 Gb (به گواهی مراجعه کنید) |
| برجسته: | سنج سطح اولتراسونیک PTFE,سنسور سطح اولتراسونیک تنظیم زنگ هشدار,فرستنده سطح اولتراسونیک فلنج |
||

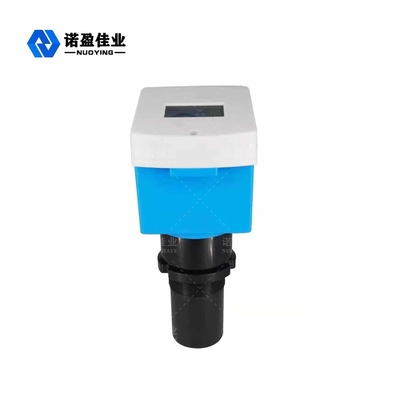

تنظیم زنگ هشدار سطح سنج التراسونیک NYCSUL با حساسیت بالا در هر نقطه
اصل کارتنظیم زنگ هشدار سطح سنج التراسونیک NYCSUL با حساسیت بالا در هر پونیتی
اصل کار سطح سنج اولتراسونیک این است که مبدل اولتراسونیک (پروب) هنگامی که با سطح ماده (مواد) اندازه گیری شده برخورد می کند، یک موج صوتی پالسی با فرکانس بالا ارسال می کند و منعکس شده و به عقب تا می شود.پژواک منعکس شده توسط مبدل دریافت می شود و به سیگنال الکتریکی تبدیل می شود.زمان انتشار موج صوتی متناسب با فاصله موج صوتی تا سطح جسم است.رابطه بین فاصله انتقال موج صوتی S، سرعت صدا C و زمان انتقال صدا T را می توان با فرمول بیان کرد: S=C×T/2.
از آنجایی که پالس اولتراسونیک ارسالی دارای عرض مشخصی است، موج منعکس شده در ناحیه کوچکی نزدیک به مبدل با موج ارسالی همپوشانی دارد که قابل شناسایی نیست و مقدار فاصله آن قابل اندازه گیری نیست.این ناحیه را منطقه مرده اندازه گیری می نامند.اندازه ناحیه کور مربوط به مدل تراز سنج اولتراسونیک است.
قسمت کاوشگر امواج مافوق صوت را ساطع می کند، امواج اولتراسونیک در هنگام مواجهه با محیطی با اختلاف چگالی زیاد از هوا منعکس می شود و امواج منعکس شده توسط قسمت پروب دریافت می شود.فاصله کاوشگر تا سطح مایع (شیء) متناسب با زمان سپری شده توسط موج اولتراسونیک است: فاصله [m] = زمان x سرعت صوت/2 [m]
ویژگی طراحیتنظیم زنگ هشدار سطح سنج التراسونیک NYCSUL با حساسیت بالا در هر پونیتی
◎ طراحی معقول، عملکرد عالی، ساختار ساده، نصب راحت و غیره
◎ پروب زاویه کوچک برای موج اولتراسونیک، با قدرت انتقال بزرگ و حساسیت بالا به تصویب رسید
◎ تنظیم حد بالا و پایین و تنظیم زنگ در هر نقطه، می تواند برای اندازه گیری مداوم مایع و کنترل سطح مایع استفاده شود
پارامترهای فنیتنظیم زنگ هشدار سطح سنج التراسونیک NYCSUL با حساسیت بالا در هر پونیتی
| تیبرنامه معمولی | مایع (بدون هم زدن، کف، تبخیر و غیره) |
| مدل های محصول | Nycsul-501، NYCSUL-502، NYCSUL-503 |
| نوع پروب | بدنه، بدنه تقسیم شده، ضد انفجار، ضد خوردگی، ضد خوردگی و ضد انفجار |
| مواد آنتن | PP، PVC، PTFE، 304 |
| محدوده اندازه گیری | 0 ~ 20 متر (یکپارچه)، 0 ~ 40 متر (جدا) |
| دقت اندازه گیری | <0.25٪ (محدوده <20 متر)، <0.5٪ (محدوده > 20 متر) |
| دمای فرآیند | 3M، 20M (چاه عمیق می تواند چندین صد متر را اندازه گیری کند، که می توان آن را نیز سفارشی کرد) |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ F. S |
| دمای فرآیند | -20 تا 70 درجه سانتیگراد |
| فشار فرآیند | -0.1 ~ = 0.1 مگاپاسکال، (فشار اتمسفر) |
| رابط الکتریکی | M20×1.5، ½ اینچ NPT |
| کلاس حفاظتی | IP65، IP67، IP68 (اختیاری) |
| اتصال فرآیند | اتصال فرآیند |
| حالت نمایش | سطح مایع، فاصله (ارتفاع هوا) |
| خروجی را تنظیم کنید | تنظیم حد بالا، تنظیم حد پایین |
| خروجی سیگنال | 4 ... 20mA/ HART/ RS485/Modbus... |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | Exia II CT6 Ga، Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
