جزئیات محصول:
|
محدوده اندازه گیری: | 0 ~ 20 متر (یکپارچه) | فشار فرآیند: | -0.1~0.1MPa |
---|---|---|---|
اتصال فرآیند: | فلنج | خروجی سیگنال: | 4 ... 20 میلی آمپر |
حالت نمایش: | سطح مایع (ارتفاع هوا) | خروجی را تنظیم کنید: | تنظیم حد بالا و پایین |
سطوح حفاظت: | IP65، IP67، IP68 (اختیاری) | درجه ضد انفجار: | Exia II CT6 Ga |
برجسته: | سنسور سطح اولتراسونیک فلنج,گیج سطح التراسونیک قدرت انتقال بزرگ |

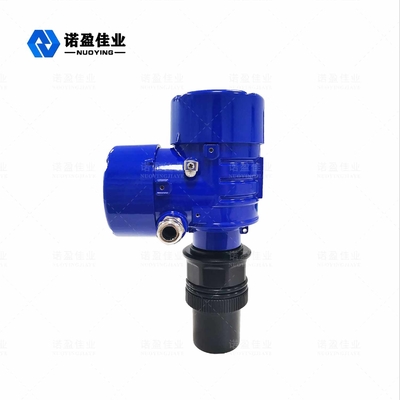

سطح سنج التراسونیک فلنج با قدرت انتقال بزرگ
اصل کار ازسطح سنج التراسونیک فلنج با قدرت انتقال بزرگ
سطح سنج اولتراسونیک در بالای ظرف نصب شده است.تحت کنترل واحد الکترونیکی، کاوشگر پرتوی از پالس های اولتراسونیک را به جسم مورد اندازه گیری ساطع می کند.موج صوتی توسط سطح جسم منعکس می شود و برخی از پژواک های منعکس شده توسط کاوشگر دریافت شده و به سیگنال های الکتریکی تبدیل می شوند.تفاوت زمانی برای دریافت مجدد و سرعت شناخته شده صدا برای تعیین تغییر سطح مواد استفاده می شود.سیگنال مایکروویو توسط دستگاه الکترونیکی پردازش می شود و در نهایت به سیگنال الکتریکی مربوط به سطح مواد تبدیل می شود.
ویژگی طراحیازسطح سنج التراسونیک فلنج با قدرت انتقال بزرگ

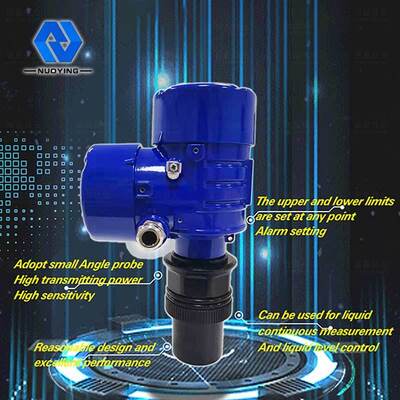

◎ پروب زاویه کوچک برای موج اولتراسونیک، با قدرت انتقال بزرگ و حساسیت بالا به تصویب رسید
◎ تنظیم حد بالا و پایین و تنظیم زنگ در هر نقطه، می تواند برای اندازه گیری مداوم مایع و کنترل سطح مایع استفاده شود
◎ طراحی معقول، عملکرد عالی، ساختار ساده، نصب راحت و غیره
پارامترهای فنیازسطح سنج التراسونیک فلنج با قدرت انتقال بزرگ

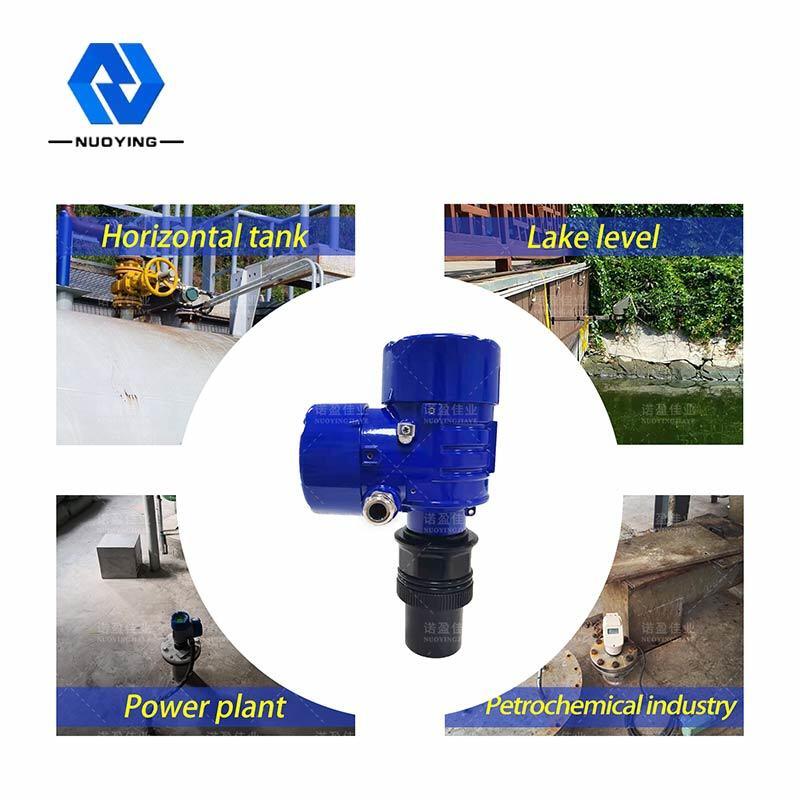

تیبرنامه معمولی | مایع (بدون هم زدن، کف، تبخیر و غیره) |
مدل های محصول | NYCSUL-502 |

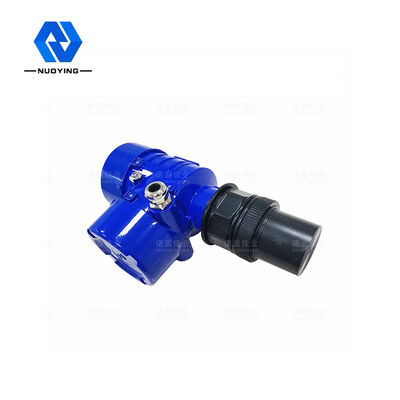

نوع پروب |
یکپارچه، تقسیم شده |

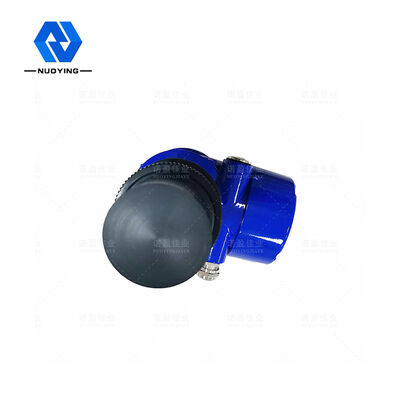

مواد آنتن | PP، PVC، 304 |
محدوده اندازه گیری | 0 ~ 20 متر (یکپارچه)، 0 ~ 40 متر (جدا) |
دقت اندازه گیری | <0.25٪ (محدوده < 20 متر)، <0.5٪ (محدوده > 20 متر) |
دمای فرآیند | 3M، 20M |
دقت اندازه گیری | 0.05٪ ~ 0.1٪ F. S |
دمای فرآیند | -20 تا +70 درجه سانتیگراد |
فشار فرآیند | -0.1 ~ 0.1 مگاپاسکال، (فشار اتمسفر) |
رابط الکتریکی | M20×1.5، ½ اینچ NPT |

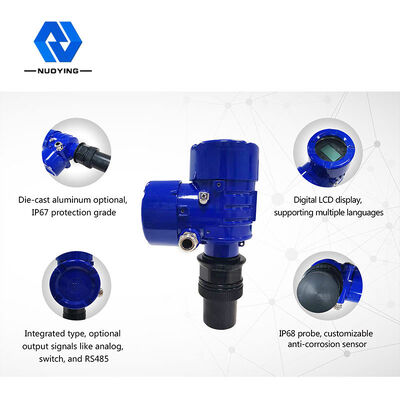

کلاس حفاظتی | IP65، IP67، IP68 (اختیاری) |
اتصال فرآیند | فلنج |

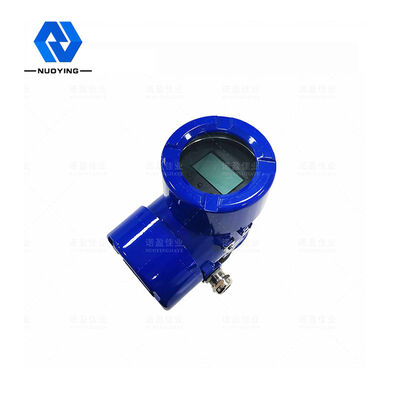

حالت نمایش | سطح مایع، فاصله (ارتفاع هوا) |
خروجی را تنظیم کنید | تنظیم حد بالا، تنظیم حد پایین |
خروجی سیگنال | 4 ... 20mA/ HART/ RS485/Modbus... |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia II CT6 Ga، Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
