جزئیات محصول:
|
| نسبت برد: | 20:1 | درجه دقت: | نوع لوله: درجه 0.5، درجه 1.0; |
|---|---|---|---|
| آستر لاستیکی معمولی: | -20 ~ 60 درجه سانتیگراد | آستر لاستیکی با دمای بالا: | -20 ~ 90+ درجه سانتیگراد |
| آستر PTFE: | -30 ~ 100 درجه سانتیگراد | آستر تترا فلوئورو با دمای بالا: | -20 ~ 180 درجه سانتیگراد |
| محدوده سرعت جریان: | 0.1 تا 10 متر بر ثانیه | منبع تغذیه: | 220VAC یا 24VDC |
| برجسته: | فلومتر الکترومغناطیسی NYLD,فلومتر الکترومغناطیسی هوشمند 10 متر بر ثانیه,میدان سنج الکترومغناطیسی هوشمند 20 میلی آمپر |
||

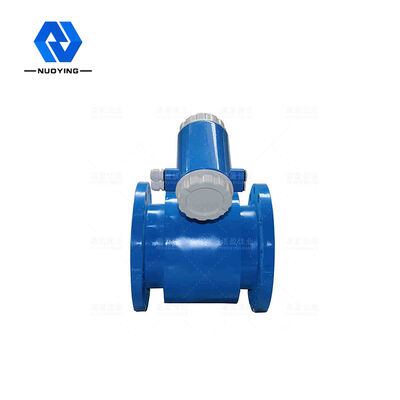

فلومتر الکترومغناطیسی هوشمند NYLD 4-20mA با دقت بالا 0.1-10m/S
فلومتر الکترومغناطیسی هوشمند NYLD

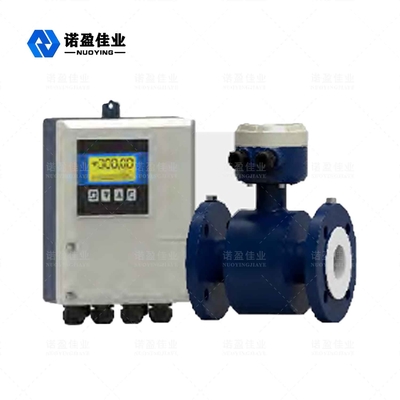

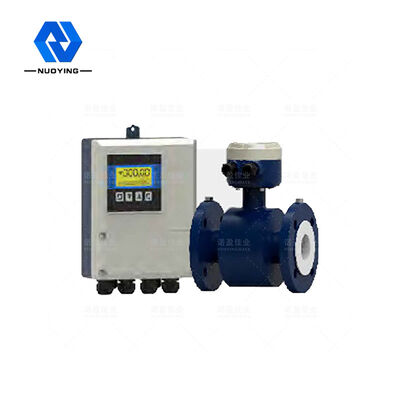

فلومتر الکترومغناطیسی نوع هوشمند NYLD از یک سنسور و یک مبدل تشکیل شده است.این بر اساس قانون القای الکترومغناطیسی فارادی است که برای اندازه گیری جریان حجمی مایع رسانا با رسانایی بیشتر از 5μs/cm استفاده می شود.این یک متر القایی برای اندازه گیری جریان حجمی محیط رسانا است.علاوه بر اندازه‌گیری جریان حجمی مایع رسانای عمومی، می‌توان از آن برای اندازه‌گیری جریان حجمی مایعات خورنده قوی مانند اسید قوی و قلیایی و مایع سوسپانسیون دو فاز مایع جامد یکنواخت مانند دوغاب، خمیر کاغذ و خمیر کاغذ استفاده کرد. .به طور گسترده ای برای اندازه گیری جریان نفت، مواد شیمیایی، متالورژی، نساجی، کاغذسازی، حفاظت از محیط زیست، مواد غذایی و سایر بخش های صنعتی و مدیریت شهری، ساخت و ساز حفاظت از آب، رودخانه ها و سایر زمینه ها استفاده می شود.
فلومتر الکترومغناطیسی هوشمند NYLD فنی مولفه های
|
اسمی استاندارد قطر (میلی متر) (مشخصات خاص را می توان سفارشی کرد) |

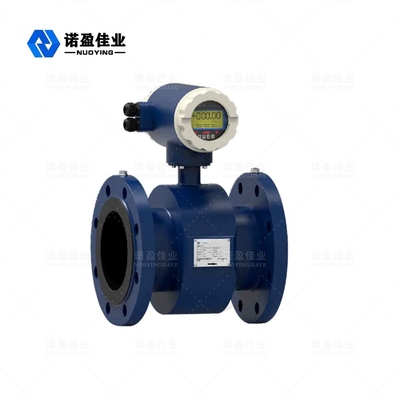

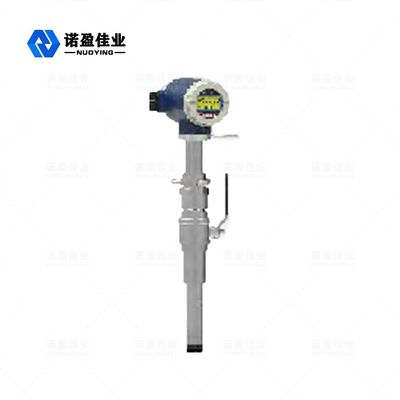

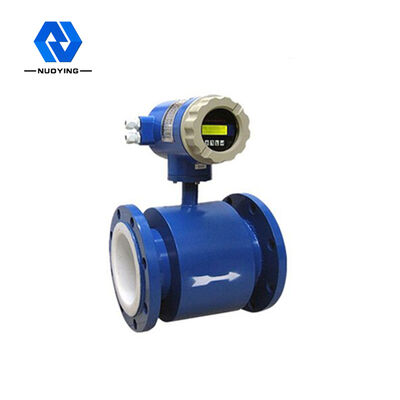

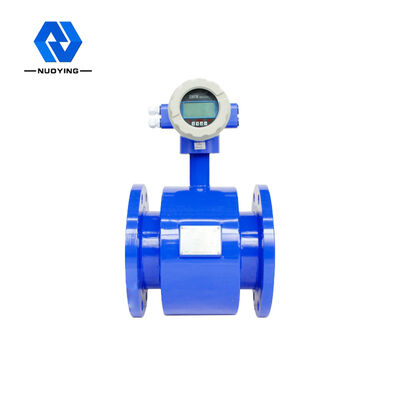

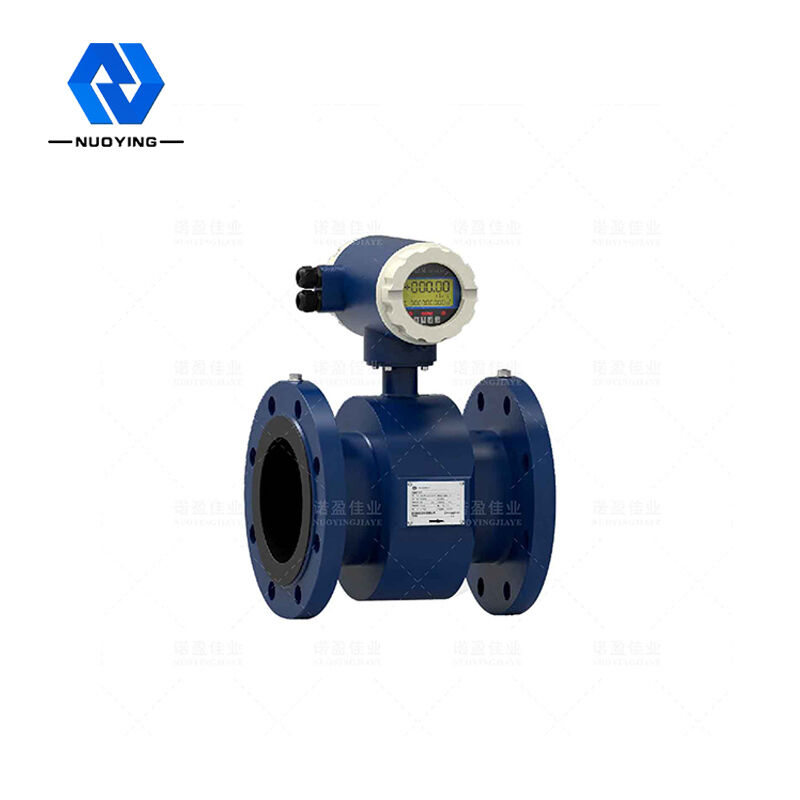

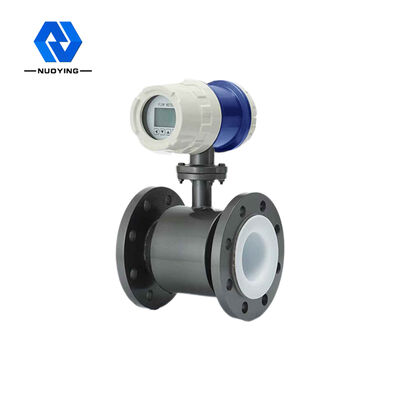

JB/T 9248-2015 پوشش PTFE نوع لوله: DN10~DN600;جوهر پوشش لاستیکی نوع لوله: DN40~DN2200 نوع پلاگین: DN150~DN3000 |
| جهت جریان | مثبت و منفی |
| نسبت برد | 20:1 |
| خطای تکرارپذیری | ± 0.1٪ از مقدار اندازه گیری شده |
| درجه دقت |
نوع لوله: درجه 0.5، درجه 1.0; پلاگین: درجه 1.5، درجه 2.0 |
| دمای متوسط اندازه گیری شده |
روکش لاستیکی معمولی: -20 ~ 60 درجه سانتیگراد پوشش لاستیکی با دمای بالا: -20 ~ 90 درجه سانتیگراد آستر PTFE: -30 ~ 100 درجه سانتیگراد آستر تترا فلوئورو با دمای بالا: -20 ~ + 180 درجه سانتیگراد |
|
فشار کاری نامی (فشار بالا را می توان سفارشی کرد)
|
DN10-DN150: ≤1.6MPa DN200-DN350: ≤1.0MPa DN400-DN1000: ≤0.6MPa DN450-DN2200: ≤0.25MPa |
| محدوده سرعت جریان | 0.1 تا 10 متر بر ثانیه |
| محدوده رسانایی | رسانایی سیال اندازه گیری شده ≥5μs/cm است |
| خروجی سیگنال | 4-20 میلی آمپر (مقاومت بار 0~750 ساعت)، پالس/فرکانس، سطح کنترل |
| خروجی ارتباط |
پروتکل ارتباطی MODBUS Rs485، رابط ارتباطی HART |
| منبع تغذیه | 220VAC یا 24VDC |
|
مستقیم مورد نیاز است طول لوله |
بالادست ≥5DN پایین دست ≥2DN |
| حالت اتصال | فلومتر و لوله از اتصال فلنج استفاده می کنند و فلنج مطابق با استاندارد ملی است: GB/T9115.1-200 |
| درجه ضد انفجار | ExdllСT6 |
| درجه حفاظت | IP65، می توان آن را تا IP68 سفارشی کرد |
| دمای محیط | -25 تا 60 درجه سانتیگراد |
| رطوبت محیط | 5٪ تا 95٪ |
| کل مصرف برق | کمتر از 20 وات |
فلومتر الکترومغناطیسی هوشمند NYLD عملیاتی اصل
بر اساس اصل القای الکترومغناطیسی فارادی، یک جفت الکترود آشکارساز بر روی دیواره لوله عمود بر محور لوله اندازه‌گیری و خط مغناطیسی نیرو نصب می‌شود. هنگامی که مایع رسانا در امتداد محور لوله اندازه‌گیری حرکت می‌کند، مایع رسانا قطع می‌شود. خط مغناطیسی نیرو برای تولید یک پتانسیل القایی. پتانسیل القایی توسط دو الکترود تشخیص تشخیص داده می شود و مقدار آن متناسب با سرعت جریان است.
E=KBVD کجا: E- پتانسیل القا شده;
عامل K مربوط به توزیع میدان مغناطیسی و طول محوری.
B-شدت القای مغناطیسی؛
متوسط جریان مایع V-رسانا؛
فاصله الکترود D;(قطر داخلی لوله را اندازه گیری کنید)
سنسور پتانسیل القایی را به آسانی سیگنال جریان را به مبدل منتقل می کند. پس از یک سری پردازش دیجیتال مانند تقویت و فیلتر تبدیل، نرخ جریان لحظه ای و دبی انباشته شده توسط کریستال مایع ماتریس نقطه با نور پس زمینه نمایش داده می شود. خروجی 20 میلی آمپر، خروجی آلارم و خروجی فرکانس و دارای رابط ارتباطی RS-485 و پشتیبانی از HARTand MODBUS
پروتکل ها
فلومتر الکترومغناطیسی هوشمند NYLD ویژگی های طراحی
■ پردازش دیجیتال کامل، توانایی ضد تداخل قوی، اندازه گیری قابل اعتماد، دقت بالا، محدوده اندازه گیری جریان می تواند به 150:1 برسد.
■ منبع تغذیه سوئیچینگ EMI بسیار کم، محدوده ولتاژ بزرگ منبع تغذیه مناسب، عملکرد خوب ضد EMI.
■استفاده از ریزپردازنده 16 بیتی، با سرعت عملیات سریع، دقت بالا، و تحریک موج مستطیلی با فرکانس پایین قابل برنامه ریزی، بهبود پایداری اندازه گیری جریان و مصرف انرژی کم.
■ استفاده از قطعات SMD و فن آوری نصب سطح (SMT)، قابلیت اطمینان مدار بالا.
■ بدون قطعات متحرک در لوله، بدون قطعات مسدود کننده جریان، و تقریباً هیچ افت فشار اضافی در اندازه گیری وجود ندارد.
■ می تواند محدوده را به صورت آنلاین در سایت با توجه به نیازهای واقعی کاربران تغییر دهد.
■نتایج اندازه گیری مستقل از پارامترهای فیزیکی مانند توزیع سرعت جریان، فشار سیال، دما، چگالی، ویسکوزیته است.
■ صفحه نمایش LCD با نور پس زمینه با کیفیت بالا، عملکرد منوی کامل چینی، آسان برای استفاده، آسان برای کار، آسان برای یادگیری و درک.
■ با خروجی سیگنال ارتباطی دیجیتال مانند RS485، RS232، Hartand Modbus (اختیاری).
■ با عملکرد خودآزمایی و خود تشخیصی.
■ با عملکرد ضبط کل ساعتی، ثبت مقدار کل جریان در ساعت، مناسب برای اندازه گیری اشتراک زمانی (اختیاری).
■سه انتگرال وجود دارد که می تواند مقدار انباشت رو به جلو، مقدار انباشت معکوس و مقدار محاسبه تفاوت را به ترتیب نمایش دهد. یک ساعت خاموشی داخلی وجود دارد که می تواند 16 بار خاموشی را ثبت کند.(اختیاری)؛
■ با اپراتور دستی مادون قرمز، نرخ ارتباطی 115KHZ، می تواند تمام عملکردهای مبدل را از راه دور بدون تماس (اختیاری) اجرا کند.
