جزئیات محصول:
|
قطر: | DN6-DN2000 | کاربرد: | مایع رسانا، گل |
---|---|---|---|
منبع تغذیه: | 24VDC | خروجی سیگنال: | 4 تا 20 متر، RS 485، هارت، MODBUS |
دقت: | 0.2% ± 0.5% | درجه حفاظت: | IP65، IP67 |
دمای محیط: | -25℃ تا 60℃ | دمای متوسط: | - 40 ℃ + 130 ℃ |
برجسته: | جریان سنج الکترومغناطیسی نوع دوغاب,ترانسمیتر جریان مغناطیسی 24 ولتی,سنسور جریان الکترومغناطیسی 24 ولتی |

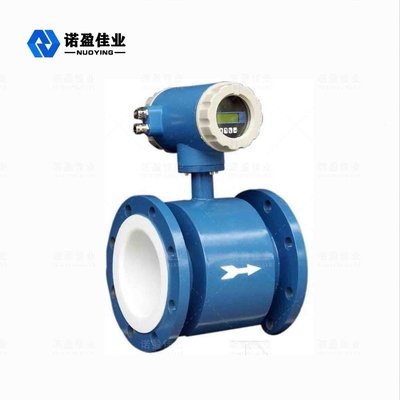

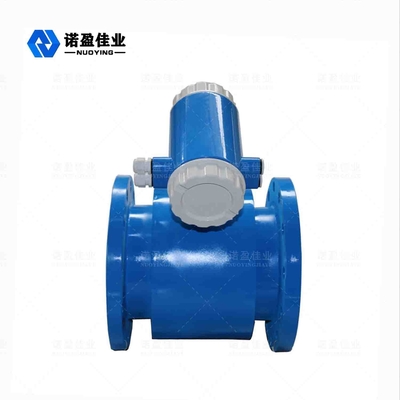

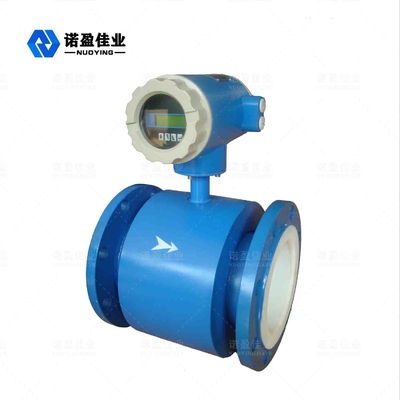

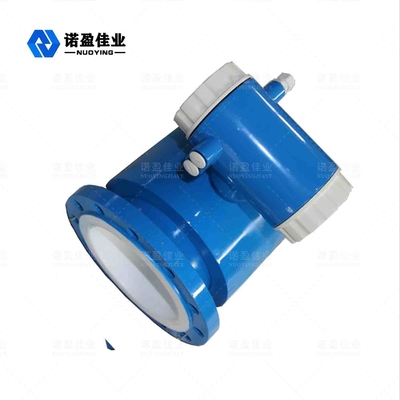

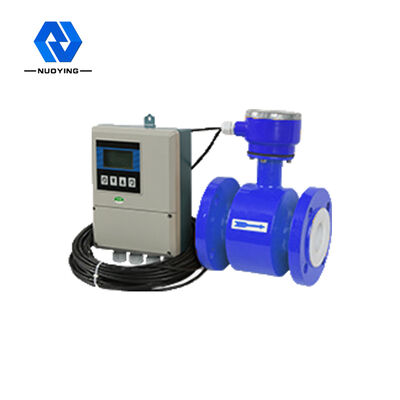

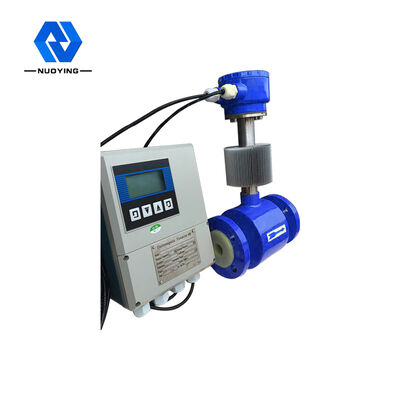

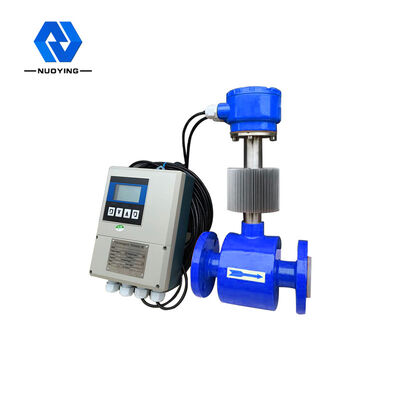

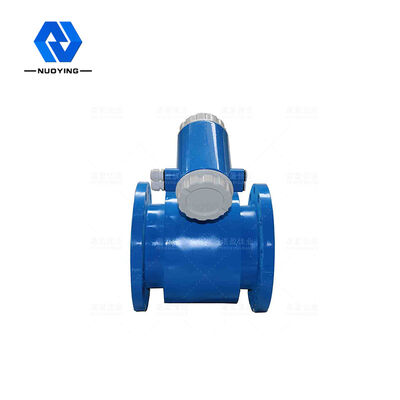

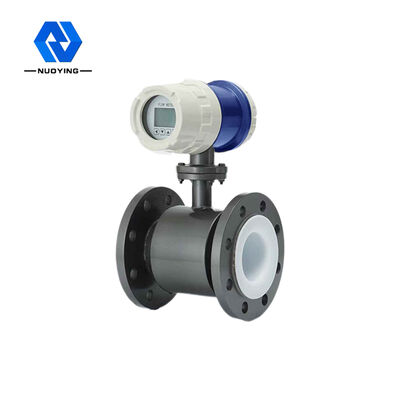

فلومتر الکترومغناطیسی نوع دوغاب
فلومتر الکترومغناطیسی نوع دوغاب NYLL-JY یک فلومتر الکترومغناطیسی است که به اندازه گیری دوغاب، دوغاب، دوغاب معدنی، آب و دوغاب زغال سنگ اختصاص داده شده است. ثبات خوب، عملکرد راحت و غلظت اندازه گیری می تواند به 5٪ تا 60٪ برسد.
فلومتر الکترومغناطیسی نوع دوغاب فنی مولفه های
نشان دادن | صفحه نمایش LCD با نور پس زمینه بزرگ می تواند نمایش دیجیتال یا کاراکتر جریان، مقدار کل، درصد، اطلاعات زنگ هشدار و غیره را تشخیص دهد و از کلیدهای مادون قرمز برای درک نمایش محتوای نمایش اختیاری استفاده کند. محتوا اختیاری است. بدون نمایش، دو نمایش ردیف، سه ردیف نمایش سه اختیاری است. | |
ماشین حساب تجمعی داخلی | برای کل جریان رو به جلو، جریان معکوس کل و جریان خالص می توانند به محاسبه تجمعی 10 بیتی دست یابند. | |
درجه حرارت | دمای محیط کار: -25℃ تا 60℃ | |
محافظت در برابر محیط خارجی | استاندارد حفاظت IP65 | |
ولتاژ منبع تغذیه |
جریان متناوب: AC (100 ~ 230) ± 15٪ V، 47 ~ 440 هرتز، حداکثر مصرف برق 80 وات است. جریان مستقیم: DC11 ~ 40 ولت، حداکثر مصرف برق 80 وات است. |
|
خروجی | خروجی صدای آنالوگ | با مقاومت بار 4 ~ 20 متر A / بار 650، خروجی کمیت شبیه سازی دو طرفه به مقدار جریان رو به جلو و کمیت شبیه سازی جریان معکوس تقسیم می شود. |
خروجی دو پالس | می تواند جریان رو به جلو و معکوس را منعکس کند، برای موج مربعی 0 تا 2000 هرتز یا سیگنال پالس با عرض پالس ثابت. پارامترهایی مانند فرکانس تکرار پالس، فرکانس قطع و عرض پالس همه به طور برنامه ریزی شده هستند. فرکانس را می توان از 1 تا 2000، H تنظیم کرد. z، و هر مقدار صحیح در محدوده. هنگامی که ترانزیستور خروجی ایزوله روشن است، جریان 150 متر A و ولتاژ باز کمتر از 35 ولت است. | |
خروجی آلارم دوگانه | پارامترهای زیر را می توان برنامه ریزی کرد: جریان بالا و پایین، تشخیص کنترل ترافیک هوایی.شرایط خطا؛جریان رو به جلو / معکوس؛قطبیت (باز / خاموش) در محدوده مشخص شده، پالس (فرکانس) در محدوده مشخص شده؛فرکانس قطع پالس و غیره. وقتی ترانزیستور خروجی محافظت شده توسط خروجی ایزوله روشن می شود، جریان 150 متر A است، به طوری که در این زمان می توان ولتاژ 0 ولت تولید کرد. ولتاژ مدار باز کمتر از 35 ولت است. | |
ورودی |
بستن بسته شدن ماشین حساب تجمعی جدا شده از خارج. (توجه: از پالس و زنگ جدا نیست) ایزوله در حجم آنالوگ، صدای پالس / سیگنال زنگ و زمین، ولتاژ جداسازی DC 500V است. | |
پیکربندی |
پیکربندی در یک حافظه غیر فرار (به طور کلی برای 10 سال موجود است) ذخیره می شود. مقادیر از پیش تعیین شده توسط خود کاربر قابل تغییر هستند. | |
خود تشخیصی | مبدل می تواند تأیید کند که سخت افزار نرمال است و می تواند عیب را تشخیص دهد. مانند خرابی درایو سیم پیچ و غیره. | |
تنظیم سرعت جریان | محدوده اندازه گیری جریان معادل حداکثر دبی (12 متر بر ثانیه) درصد است که قابل تغییر است. | |
قابلیت تعویض |
مبدل به طور کامل به جای حسگرهای MFD با کالیبرهای مختلف در دسترس است. مبدل را می توان در فیلد پیکربندی کرد. تعویض مبدل بر ویژگی های سیستم تأثیری ندارد. |
|
مهر و موم جعبه طرح | آستین مهر و موم M 20 * 1.5. می توان آن را بر اساس نیازهای خاص کاربر توصیف کرد. | |
ثابت زمانی | همه آنها از 1 ثانیه تا 120 ثانیه قابل برنامه ریزی هستند. | |
جهت را نشان می دهد |
جهت نمایش یک نوع بدنه: تحت انتخاب یک فلومتر الکترومغناطیسی یکپارچه، جهت نمایش داده شده توسط مبدل به دلیل جهت خط لوله به راحتی مشاهده نمی شود، که با انتخاب جهت نمایش (یعنی افقی یا عمودی) می توان آن را ارضا کرد. |
|
طبقه بندی ضد خطر | Exdmib II CT6 | |
نشان دادن | پیکربندی کامل: واحدهای مهندسی اختیاری هستند، مانند نسبت جریان، واحد جریان، تمام خروجی ها و غیره. | |
تشخیص کنترل ترافیک هوایی: از نمایش "0" در هنگام کنترل ترافیک هوایی اطمینان حاصل کنید. | ||
قابلیت تعویض: مبدل / سنسور بدون به خطر انداختن عملکرد قابل تعویض است. | ||
خود تشخیصی: مطمئن شوید که مبدل و سنسور به درستی کار می کنند. | ||
حالت تست: عملکردهای مختلف خروجی و نمایشگر را می توان حتی بدون اتصال سنسور آزمایش کرد. |
فلومتر الکترومغناطیسی نوع دوغاب ویژگی های طراحی
