جزئیات محصول:
|
| قطر اسمی: | 15 ~ 800 میلی متر | محدوده سرعت جریان: | 0.5 تا 10 متر بر ثانیه |
|---|---|---|---|
| دقت: | ± 0.5% R، ± 1% R (زیر DN200) | خروجی سیگنال: | 4-20 میلی آمپر، |
| رطوبت محیط: | 5٪ تا 95٪ | درجه حفاظت: | IP65، می توان آن را تا IP67 سفارشی کرد |
| برجسته: | فرستنده جریان الکترومغناطیسی 4 مگاپاسکال,فرستنده جریان الکترومغناطیسی 15 میلی متر,نشانگر جریان مغناطیسی 800 میلی متر |
||

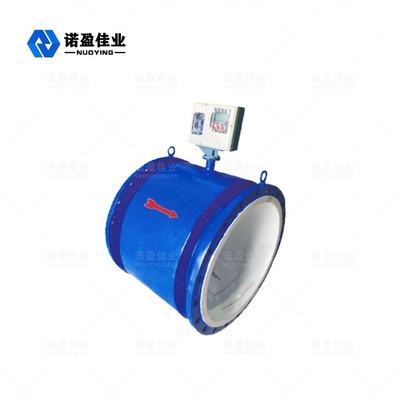

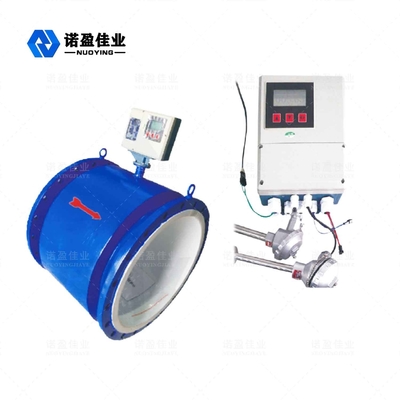

NYLL-CH الکترومغناطیسی حرارتیr
نیویورکمتر انرژی حرارتی الکترومغناطیسی سری LL-CH یک متر اندازه گیری برای اندازه گیری گرمای آزاد شده توسط سیال گرمایی بارگذاری شده در یک سیستم انتقال حرارت است. از دقت بالا و قابلیت اطمینان بالایی از جریان سنج الکترومغناطیسی به عنوان اندازه گیری جریان استفاده می کند و با استفاده از دقت بالا استفاده می کند. پایداری بالا از مقاومت حرارتی پلاتین برای انجام اندازه گیری دما، به طوری که متر انرژی حرارتی دارای عملکرد اندازه گیری بسیار عالی است. می توان آن را به طور گسترده در اندازه گیری مناطق مسکونی مدنی، ساختمان های اداری، شرکت ها و موسسات گرمایش مرکزی استفاده کرد. گرمایش، تهویه مطبوع و سایر گرما.
NYLL-CH الکترومغناطیسی حرارتیrفنی مولفه های
|
استاندارد قطر اسمی محدوده سرعت جریان دقت رسانایی متوسط |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15 ~ 800 میلی متر 0.5 تا 10 متر بر ثانیه ±0.5%R، ±1%R (زیر DN200) مقدار نظری ≥5uS/cm، مقدار استفاده واقعی ≥30uS/cm. |
|||
| فشار اسمی | استاندارد 1.0MPa | اختیاری 1.6MPa | اختیاری 2.5MPa | اختیاری 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| دمای محیط |
سنسور نوع یکپارچه |
0℃ - +80 ℃ ℃ - 25 ℃ - + 120 ℃ 或 + 70 - + 250 ℃ -10 - +55 درجه سانتیگراد |
||
|
بالاترین متوسط درجه حرارت |
نوع یکپارچه | +80 درجه سانتیگراد | ||
|
نوع جدا |
پوشش نئوپرن (CR) | +80 درجه سانتیگراد | ||
| لاستیک سیلیکونی (FVMQ) | -20-+250℃ | |||
|
تفلون (PFA) آستر PTFE (F4) پوشش پلی فلوئورواتیلن پروپیلن (F46) |
+80 ℃ № + 120 ℃ | |||
|
سیگنال خروجی اندازه پورت کابل ولتاژ برق مصرف برق حالت ارتباط الکترود سیگنال و مواد الکترود زمین شکل الکترود شماره الکترود فلنج اتصال فلنج اتصال |
4 -20 میلی آمپر؛پالس / فرکانس 2 کیلوهرتز (پیش فرض)، SKHz (حداکثر): M20*1.5 (نایلون استاندارد اتصال ضد آب، اتصال فلزی ضد انفجار اختیاری) 110/220VAC (100-240VAC)، 50Hz/60Hz؛ 24VDC ±10% ≤20 وات RS -485، پشتیبانی استاندارد MODBUS - پروتکل RTU، پروتکل HART، GPRS فولاد ضد زنگ 316L، Hastelloy C، Hastelloy B، تیتانیوم، تانتالیم، پلاتین نوع داخلی درج شده، الکترودهای نوع خارجی درج شده باید سفارشی شوند 3-4 الکترود استاندارد (2 الکترود اندازه گیری، 十 الکترود زمین)، پیکربندی شده توسط کالیبر مطابق با استاندارد ملی GB9119 (قابل سفارشی سازی بر اساس نیاز کاربر) مطابق با استاندارد ملی GB9119 (قابل سفارشی سازی بر اساس نیاز کاربر) |
|||
| مواد حلقه زمین | فولاد ضد زنگ، فولاد ضد زنگ حاوی مولیبدن | |||
| DN15-DN450 | فولاد ضد زنگ lCr18Ni9Ti (فولاد زنگ نزن آستنیتی معمولی SUS321) | |||
| مصالح ساختمانی | فولاد کربن استاندارد، فولاد ضد زنگ نیاز به سفارشی سازی دارد | |||
| درجه حفاظت | نوع جداگانه IP68، IP65 | |||
| نوع یکپارچه IP65 | ||||
NYLL-CH الکترومغناطیسی حرارتیr ویژگی های طراحی
◎ مقاومت حرارتی PT1000 برای اندازه گیری دما، و جریان سنج الکترومغناطیسی برای اندازه گیری جریان، با دقت اندازه گیری بالا، پایدار و قابل اعتماد، و عملکرد عالی استفاده می شود.
◎ لوله اندازه گیری هیچ قطعه مقاومتی، بدون آسیب فشار، تحت تاثیر کیفیت بد آب ندارد.
◎ محدوده جریان اندازه گیری شده گسترده است و سرعت جریان را می توان از 0.5 متر بر ثانیه تا 10 متر بر ثانیه تنظیم کرد.
◎ صفحه نمایش بزرگ با نور پس زمینه LCD به زبان چینی، می تواند به وضوح در نور قوی و بدون نور خوانده شود.
◎ عملکرد نمایش همزمان نرخ گرمای تجمعی، نرخ جریان تجمعی، نرخ گرمای آنی، سرعت جریان لحظه ای، دمای ورودی آب، دمای پساب آب و سایر داده ها را دارد.
◎ روش تصحیح حرارت آنتالپی حرارتی با تغییر دمای تصادفی برای اطمینان از اندازه گیری دقیق در دماهای مختلف آب اتخاذ شده است.
◎ با خروجی ارتباط دیجیتال MODBUS، HART، GPRS، PROFIBUS، مناسب برای ارتباط از راه دور. عملکرد حفاظت از رمز عبور، نمی توانید پارامترهای کاری را بدون رمز عبور تغییر دهید.
