NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی

گواهی
چین Xi 'an West Control Internet Of Things Technology Co., Ltd. گواهینامه ها
چین Xi 'an West Control Internet Of Things Technology Co., Ltd. گواهینامه ها
چت IM آنلاین در حال حاضر

NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی

NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی
NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی

تصویر بزرگ :  NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی

جزئیات محصول:
محل منبع: چین
نام تجاری: NUOYINGJIAYE
گواهی: CE,ATEX,SIL
شماره مدل: NYLL-CH
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: $150~$850/pcs
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 7 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 500 عدد در ماه

NYLL-CH 1.6MPa 2.5Mpa جریان سنج آب الکترومغناطیسی قطر اسمی

شرح
محدوده سرعت جریان: 0.5 تا 10 متر بر ثانیه قطر اسمی: 15 ~ 800 میلی متر
دمای محیط: -25 - +120 درجه سانتیگراد درجه حفاظت: IP68، IP65
دقت: ± 0.5% R، ± 1% R (زیر DN200) خروجی سیگنال: 4-20 میلی آمپر
رطوبت محیط: 5٪ تا 95٪ نوع جداگانه: PTFE (PFA)
برجسته:

فلومتر آب الکترومغناطیسی 2.5 مگاپاسکال

,

فلومتر آب الکترومغناطیسی NYLL-CH

,

فلومتر الکترومغناطیسی 1.6 مگاپاسکال

NYLL-CH 1.6MPa 2.5Mpa ماگ جریان سنج آب قطر اسمی الکترومغناطیسی





NYLL-CH الکترومغناطیسی حرارتیr

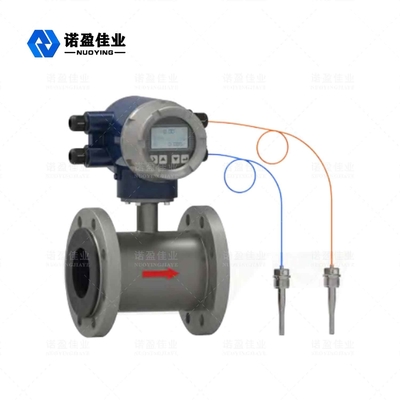

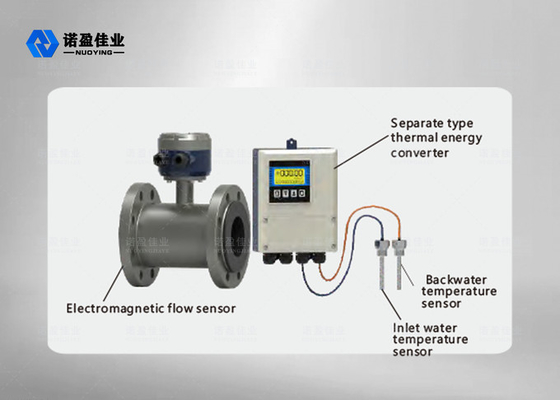

متر حرارتی الکترومغناطیسی NYLL-CH برای کاربرد ویژه ایستگاه هوشمند انرژی توزیع شده و تبادل حرارتی ساختمان طراحی شده است که می تواند به طور مستقیم جریان و سرما و گرما را اندازه گیری کند.نیازی به توتالایزر جریان اضافی و Pt1000 ندارد.نصب آن با هزینه کم آسان است.سنسور جریان الکترومغناطیسی به عنوان یک گرما سنج الکترومغناطیسی برای تشخیص سرعت جریان سیال انتقال حرارت استفاده می شود و دارای ویژگی های دقت بالا، دامنه کاربرد گسترده و کالیبراسیون آنلاین راحت و ساده است.



NYLL-CH الکترومغناطیسی حرارتیrپارامترهای فنی



استاندارد

قطر اسمی

محدوده سرعت جریان

دقت

رسانایی متوسط

JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007

15 ~ 800 میلی متر

0.5 تا 10 متر بر ثانیه

±0.5%R، ±1%R (زیر DN200)

مقدار نظری ≥5uS/cm، مقدار استفاده واقعی ≥30uS/cm.

فشار اسمی استاندارد 1.0MPa اختیاری 1.6 مگا پاسکال اختیاری 2.5MPa اختیاری 4.0MPa
DN15-DN800 DN15-DN800 DN15-DN600 DN15-DN50
دمای محیط

سنسور

نوع یکپارچه

0℃ - +80 ℃ ℃ - 25 ℃ - + 120 ℃ ℃ + 70 - + 250 ℃

-10 درجه - +55 درجه سانتیگراد

بالاترین متوسط

درجه حرارت

نوع یکپارچه +80 درجه سانتیگراد



نوع جدا

پوشش نئوپرن (CR) +80 درجه سانتیگراد
لاستیک سیلیکونی (FVMQ) -20-+250℃

PTFE (PFA)

آستر PTFE (F4)

پوشش پلی فلوئورواتیلن پروپیلن (F46)

+80 ℃ ℃ + 120 ℃

سیگنال خروجی اندازه پورت کابل ولتاژ برق مصرف برق

حالت ارتباط

الکترود سیگنال و مواد الکترود زمین شکل الکترود شماره الکترود فلنج اتصال فلنج اتصال

4 -20 میلی آمپر؛پالس / فرکانس 2 کیلوهرتز (پیش‌فرض)، SKHz (حداکثر):

M20*1.5 (نایلون استاندارد اتصال ضد آب، اتصال فلزی ضد انفجار اختیاری) 110/220VAC (100-240VAC)، 50Hz/60Hz؛ 24VDC ±10%

≤20 وات

RS -485، پشتیبانی استاندارد MODBUS - پروتکل RTU، پروتکل HART، GPRS

فولاد ضد زنگ 316L، Hastelloy C، Hastelloy B، تیتانیوم، تانتالیم، پلاتین

نوع داخلی درج شده، الکترودهای نوع خارجی درج شده باید سفارشی شوند

3-4 الکترود استاندارد (2 الکترود اندازه گیری، 十 الکترود زمین)، پیکربندی شده توسط کالیبر

مطابق با استاندارد ملی GB9119 (قابل سفارشی سازی با توجه به نیاز کاربر) مطابق با استاندارد ملی GB9119 (قابل سفارشی سازی بر اساس نیاز کاربر)

مواد حلقه زمین فولاد ضد زنگ، فولاد ضد زنگ حاوی مولیبدن
DN15-DN450 فولاد ضد زنگ lCr18Ni9Ti (فولاد زنگ نزن آستنیتی معمولی SUS321)
مصالح ساختمانی فولاد کربن استاندارد، فولاد ضد زنگ نیاز به سفارشی سازی دارد
درجه حفاظت نوع جداگانه IP68، IP65
نوع یکپارچه IP65



NYLL-CH الکترومغناطیسی حرارتیrکارایی مولفه های



منبع تغذیه سنسور دمای 220VAC/24VDC Pt1000
حالت ارتباط RS-485 دقت اندازه گیری دما ±Q1°C
پروتکل ارتباطی Modbus- RTUBACnet دمای متوسط ​​2-180 درجه سانتی گراد
حداکثر فاصله ارتباطی 400 متر محدوده اختلاف دما 2K-80K
درجه دقت درجه 2 ذخیره سازی داده ها داده های تاریخی برای 18 ماه
محل نصب لوله ورودی، لوله برگشت اختیاری است دمای محیط -10-60 درجه سانتیگراد

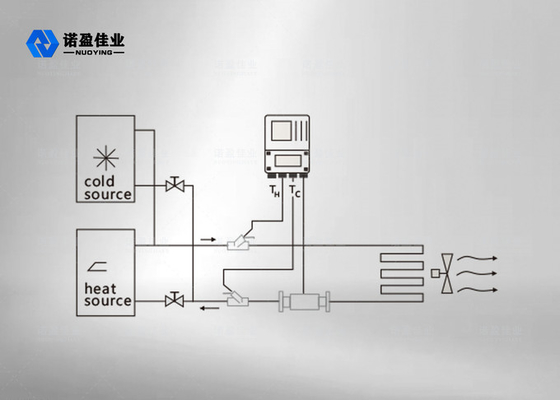

NYLL-CH الکترومغناطیسی حرارتیr اصل کار



آب گرم (آب سرد) تامین شده توسط یک منبع حرارتی در یک سیستم تبادل حرارتی (رادیاتور، سیستم مبدل حرارتی یا مجتمع متشکل از آنها) در دمای بالاتر (پایین تر) جریان می یابد و در دمای پایین تر (بالاتر) به بیرون جریان می یابد. در طی این فرآیند، گرما از طریق تبادل حرارتی آزاد یا جذب کاربر می شود (توجه: این فرآیند شامل فرآیند تبادل انرژی سیستم گرمایشی و سیستم خنک کننده می باشد).

هنگامی که آب از طریق سیستم تبادل گرما جریان می یابد، مقدار گرمای آزاد شده یا جذب شده توسط سیستم محاسبه و توسط ماشین حساب نمایش داده می شود، با توجه به دبی gτi1ven توسط ارسال کننده جریان و دمای آب τ0 معکوس داده شده توسط سنسور دمای pτ0aired. و زمانی که جریان آب بگذرد

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q: مقدار گرمای آزاد شده یا جذب شده توسط سیستم، Jor kWh.Qm: جرم آب جریان یافته از گرما سنج، کیلوگرم در ساعت.

Qv؛ جریان حجمی آب جریان یافته از گرما سنج، m3/h.P: چگالی آب جریان یافته از گرما سنج، کیلوگرم در میلی ثانیه؛

△h: اختلاف آنتالپی آب در دمای ورودی و خروجی سیستم تبادل حرارت، J/kg.

T: زمان، ساعت؛



NYLL-CH الکترومغناطیسی حرارتیr ویژگی های طراحی



◎ اندازه گیری سرما و گرما: مبدل وظیفه اندازه گیری مستقیم سرما و گرما را دارد و مجهز به 2 استاندارد Pt1000 است.برای سهولت در نصب و کاهش هزینه خرید و نصب نیازی به تجهیز توتالایزر جریان سرد و گرما ندارد.
قابلیت اطمینان بالا: پس از تست های دقیق مانند EMC، ایمنی، دمای بالا و پایین که بالاتر از استانداردهای ملی GB/T17616، GB/2423، GB/T16499 است.
◎ پاسخ سریع: استفاده از 32BitMCU، 24BitADC و الگوریتم فیلترینگ بهینه، پاسخ سریع، داده های اندازه گیری دقیق و پایدار، مناسب برای اندازه گیری و کنترل زمانی که تجهیزات مطابقت دارند.
◎ الکترود زمین: فناوری ثبت شده NONCON، که تعادل اندازه گیری را در بخش اندازه گیری تشکیل می دهد و خطای اندازه گیری ناشی از اتصال زمین ضعیف را حذف می کند تا از دقت اندازه گیری طولانی مدت اطمینان حاصل شود.برای کاهش هزینه مواد و نصب، نیازی به تجهیز به حلقه اتصال به زمین نیست.
◎ فناوری IP68 جداگانه: از فناوری طراحی IP68 با جزئیات ویژه استفاده کنید، از درزگیر IP68 وارداتی ویژه، کابل IP68 ویژه و طراحی مهر و موم IP68 متعدد برای جلوگیری از متراکم شدن سنسور IP68 جداگانه استفاده کنید.
◎ نسبت سیگنال به نویز بالا: سنسور از فناوری نسبت سیگنال به نویز بالا استفاده می کند.مبدل از قطعات کم نویز و با دقت بالا و فناوری طراحی برای تسهیل اندازه گیری حداقل جریان استفاده می کند.
◎ طراحی کم مصرف؛طراحی مدار تحریک بهینه، مصرف برق در مقایسه با فلومترهای الکترومغناطیسی معمولی بیش از 3 برابر کاهش می یابد و می تواند در تعداد زیادی از کاربردها صرفه جویی در مصرف انرژی داشته باشد.
◎ صفحه نمایش چینی: برای درک و عملکرد آسان از صفحه نمایش ال سی دی چینی استفاده کنید
◎ فناوری منبع تغذیه بهینه: از طراحی منبع تغذیه بهینه، فناوری بالغ و قابل اعتماد، راندمان تبدیل بالا و استفاده طولانی مدت قابل اعتماد استفاده کنید.

◎ سیم کشی سریع: از بهترین بلوک ترمینال بین المللی استفاده کنید که سریع، راحت و قابل اعتماد است تا از اندازه گیری طولانی مدت پایدار و قابل اطمینان اطمینان حاصل شود.
◎ سیگنال خروجی: مجهز به استاندارد RS-485، (4-20) میلی آمپر، فرکانس / پالس، پاسخ خروجی سریع، و پورت با اقدامات حفاظتی مانند حفاظت در برابر صاعقه ارائه می شود.
