جزئیات محصول:
|
کاربرد معمولی: | مخصوص مایعات خورنده قوی | نمونه محصول: | NYCSUL-501 |
---|---|---|---|
روش نصب: | نخ، فلنج | محدوده اندازه گیری: | 6 متر، 20 متر |
مواد آنتن: | PTFE، 304، 316 | دمای فرآیند: | -184 ~ +260 درجه سانتیگراد |
فشار فرآیند: | -0.1 ~ 1.6MPa | خروجی سیگنال: | 4-20 میلی آمپر /HART/RS485/Modbus |
برجسته: | متر سطح مایع ظرفیت RF,متر سطح مایع 20 متر,ترانسمیتر سطح ورودی RF مایع فلنج |
بالاثبات و قابلیت اطمینان مایع ظرفیت RFسطح سنج برایکاربردهای مختلف مایعات
انواع و مواد کاوشگر چندگانهمتر سطح مایع ظرفیت RF به راحتی نصب می شودOاصل عمل
بر اساس فناوری خازن RFیک فرکانس رادیویی را به کاوشگر اعمال کنید، تأثیرات محیط اطراف را از طریق تجزیه و تحلیل مداوم تعیین کنید.زیرا هر ماده ثابت دی الکتریک مخصوص به خود را دارد و با رسانایی هوا متفاوت است.هنگامی که پروب با مواد تماس پیدا می کند، امپدانس کل منعکس شده توسط جابجایی خازنی کوچک تغییر می کند.از آنجایی که پروب پرانرژی شده و دیواره ظرف مانند یک خازن با هم تشکیل می شوند، عایق پروب و هوای اطراف به مواد دی الکتریک تبدیل می شوند.هنگامی که هوا (ثابت دی الکتریک 1.0 است) با مواد دیگری جایگزین می شود (ثابت دی الکتریک> 1.0)، تغییر مقدار ظرفیت، امپدانس را تغییر می دهد.این اثر توسط مدار اندازه گیری می شود و سپس با داده های مرجع ایجاد شده توسط تنظیم حساسیت (مدار) مقایسه می شود.
علاوه بر این، با اضافه کردن Driving-Shield و مدار چاپر در فناوری RF Admittance، میتواند اندازهگیری جداگانه امپدانس و ظرفیت خازنی را انجام دهد.به این ترتیب، RF Admittance Level Meter می تواند از گمراه شدن با آویزان کردن تأثیرات مواد در طول فرآیند اندازه گیری جلوگیری کند.که دقت اندازه گیری را تضمین می کند.
ویژگی طراحی سطح مایع ظرفیت خازنی RF
★ مبدل و سنسور ماژولار یکپارچه، بدون قطعات متحرک، قابلیت اطمینان بالا و توانایی ضد تداخل قوی
★ کاربرد گسترده تر، با چندین فرم پروب، فرم های اتصال چندگانه فرآیند، و مواد ساخت متعدد، همچنین می تواند سفارشی شود.
★ آسان برای نصب و اشکال زدایی، راحت برای نگهداری.
سطح مایع ظرفیت خازنی RFپارامتر فنی
برنامه معمولی | مایع، مخصوص مایعات خورنده قوی |
نمونه محصول | NYDR-3051 |

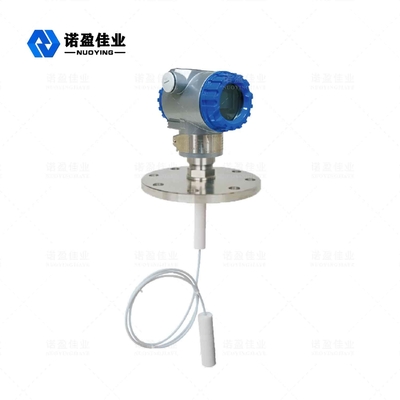

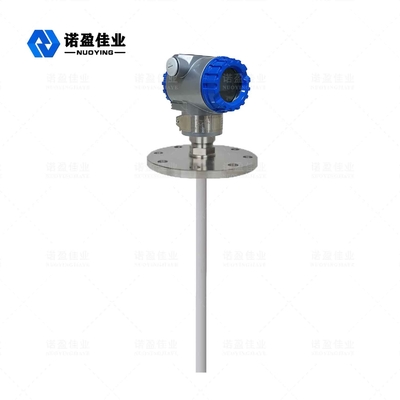

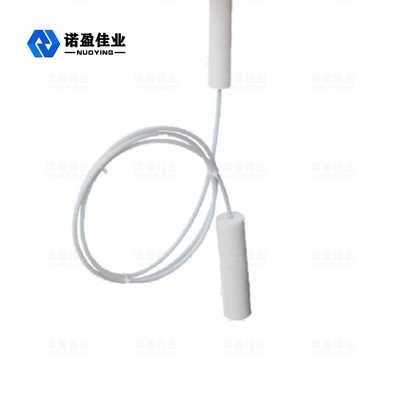

نوع آنتن | کابل نرم، میله سخت. |
مواد آنتن | PTFE، 304، 316 |
محدوده اندازه گیری | 6 متر، 20 متر |
تاخیر زمانی | 0 ~ 30 ثانیه مداوم قابل تنظیم |
دمای فرآیند | -184 ~ +260 درجه سانتیگراد |
فشار فرآیند | -0.1 ~ 1.6MPa |
اتصال فرآیند | نخ، فلنج |
رابط الکتریکی | M20 x 1.5،1/2 اینچ NPT |
تامین برق | 24VDC |
خروجی سیگنال | 4-20 میلی آمپر /HART/RS485/Modbus |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia II CT6 Ga، Exd II CT6 Gb (جزئیات در گواهی) |
سطح مایع ظرفیت خازنی RFبرنامه کاربردی محصول
سطح متر خازنی را می توان برای اندازه گیری مداوم سطح تقریباً تمام رسانه های قوی، ضعیف یا غیر خورنده در مخازن باز یا تحت فشار استفاده کرد.به طور گسترده ای در: نفت، شیمیایی، کود، متالورژی، گاز طبیعی، نیروگاه، ماشین آلات، تولید، کارخانه داروسازی، تصفیه فاضلاب، غذا و سایر موارد صنعتی تشخیص و کنترل سطح مایع استفاده می شود.
