جزئیات محصول:
|
نوع پروب: | شکاف | مواد پروب: | PP/PVC/PTFE/304 (اختیاری) |
---|---|---|---|
محدوده اندازه گیری: | 0-20 متر | دقت اندازه گیری: | <0.25٪ (برد <20 متر) |
اندازه گیری زاویه: | 10 درجه | دمای فرآیند: | -20+80 درجه سانتیگراد |
فشار فرآیند: | فشار معمولی | حالت نمایش: | سطح مایع، فاصله (ارتفاع خالی) |
برجسته: | فرستنده سطح اولتراسونیک NYCSUL-502,سوئیچ سطح اولتراسونیک تقسیم 24 ولتی,فرستنده سطح مایع اولتراسونیک |

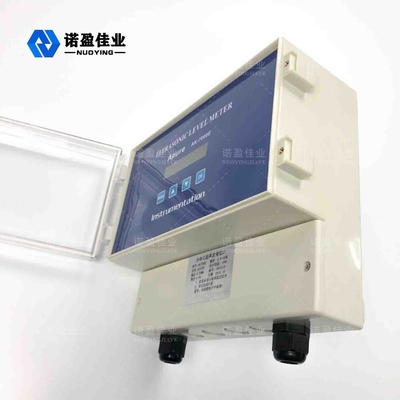

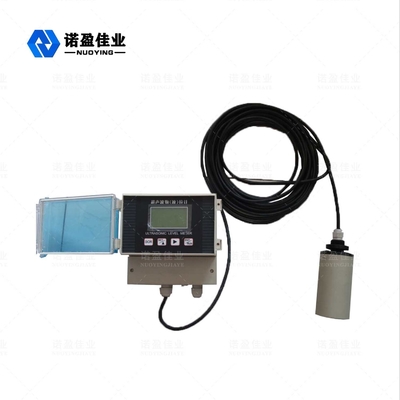

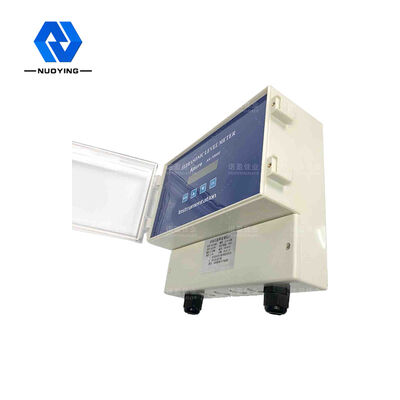

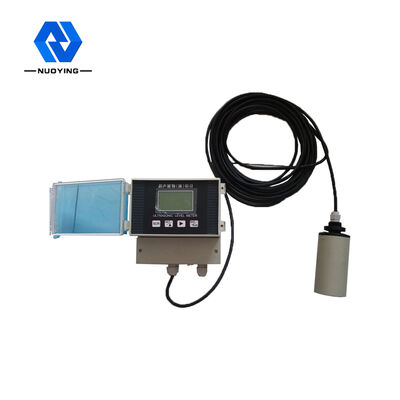

سوئیچ سطح مایع التراسونیک مایع 24VDC NYCSUK-502 متصل با نخ
اصل کار سوئیچ سطح اولتراسونیک NYSCSUK-502
سوختها، روانکنندهها، مواد شیمیایی، آفتکشها و برخی محلولهای آبی خاص در سیستمهای تولید صنعتی یا حملونقل توسط مخازن ذخیرهسازی منتقل میشوند، بنابراین نگهداری اطلاعات محیطی (موقعیت، دما، سطح مایع، فشار و غیره) مخازن ضروری است. در کل سیستمسوئیچ سطح اولتراسونیک در بالای ظرف نصب می شود.تحت کنترل واحد الکترونیکی، کاوشگر یک پرتو پالس اولتراسونیک را به جسم اندازه گیری شده ارسال می کند.موج صوتی توسط سطح جسم منعکس می شود و بخشی از پژواک منعکس شده توسط پروب دریافت می شود و به سیگنال الکتریکی تبدیل می شود.

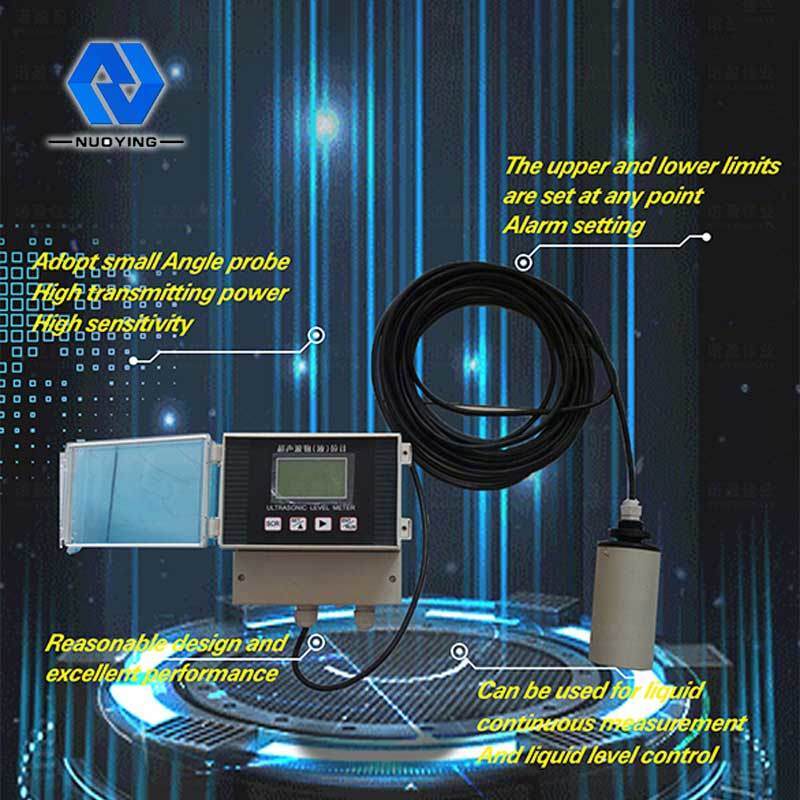

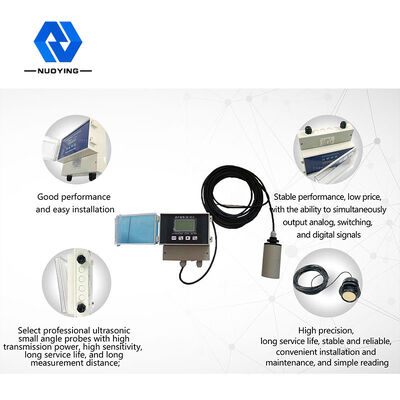

ویژگی طراحی سوئیچ سطح اولتراسونیک NYSCSUK-502
1. طراحی معقول، عملکرد عالی، ساختار ساده و نصب راحت.
2. اولتراسونیک یک پروب زاویه کوچک را اتخاذ می کند که دارای قدرت انتقال و حساسیت بالایی است.
3. محفظه فولادی ضد زنگ 316L و کابل ژاکت تفلون.
4. مقاومت در برابر خوردگی بالا و ساختار هرمتیک مهر و موم شده، IP68.
پارامترهای فنی سوئیچ سطح اولتراسونیک NYSCSUK-502
کاربرد معمولی | اندازه گیری سطح مایع |
محدوده فرکانس | 40 کیلوهرتز، 100 کیلوهرتز |
نوع پروب | یکپارچه |
مواد پروب | PP/PVC/PTFE/304 (اختیاری) |
محدوده اندازه گیری | 0 تا 20 متر |
دقت اندازه گیری | <0.25٪ (برد <20 متر) |
اندازه گیری زاویه | 10 درجه |
منبع تغذیه | 24VDC,220VAC |
دمای فرآیند | -20+80 درجه سانتیگراد |
فشار فرآیند | فشار معمولی |
اتصال فرآیند | نصب نخ، فلنج، براکت (اختیاری) |
خروجی سیگنال | 4...20mA/HART/RS485... |
حالت نمایش | سطح مایع، فاصله (ارتفاع خالی) |
تنظیم خروجی | تنظیم حد بالا، تنظیم حد پایین |
نمایش دادن | LCD |
مواد پوسته | پلی پروپیلن / آلومینیوم |
کلاس حفاظتی | IP67 |
درجه ضد انفجار | ExiaⅡCT6 Ga |
