جزئیات محصول:
|
کاربرد معمولی: | مایع خورنده | مدل های محصول: | NYDR-3051 |
---|---|---|---|
فرم آنتن: | کابل، میله | مواد آنتن: | PTFE، 304، 316 |
محدوده اندازه گیری: | 6 متر، 20 متر | دمای فرآیند: | -40~+130℃،-184~+260℃ |
اتصال فرآیند: | نخ و فلنج (اختیاری) | درجه ضد انفجار: | Exia II CT6 Ga، Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
برجسته: | خورنده مایع RF سطح ظرفیت سنج,ضد تداخل RF سطح ظرفیت سنج,فرستنده سطح ورودی RF ظرفیت خازنی |

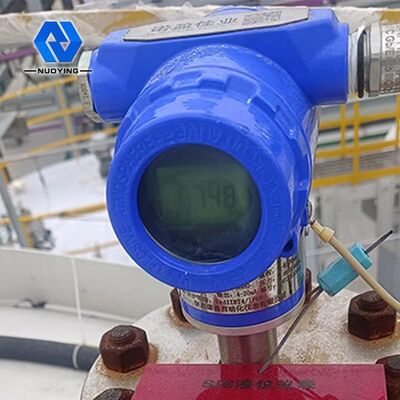

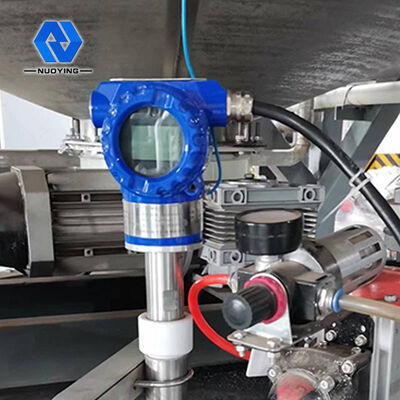

خورنده مایع فرکانس رادیویی ظرفیت اندازه گیری سطح ظرفیت ضد تداخل قوی
اصل کار ازسطح گیج ظرفیت فرکانس رادیویی
اصل کار گیج سطح ظرفیت خازنی RF بر اساس فناوری ظرفیت خازنی RF است.یک فرکانس رادیویی را به کاوشگر اعمال کنید و تأثیر محیط اطراف را از طریق تجزیه و تحلیل مداوم تعیین کنید.از آنجا که همه مواد دارای ثابت دی الکتریک هستند و رسانایی آنها با رسانایی هوا متفاوت است، هنگامی که کاوشگر با ماده تماس پیدا می کند، امپدانس کل منعکس شده توسط جابجایی خازنی کوچک تغییر می کند.از آنجایی که پروب پر انرژی و دیواره ظرف دو صفحه خازن را تشکیل می دهند، عایق پروب و هوای اطراف به مواد دی الکتریک تبدیل می شوند.هنگامی که هوا (ثابت دی الکتریک 1.0 است) با هر ماده دیگری (ثابت دی الکتریک > 1.0) جایگزین می شود، تغییر مقدار ظرفیت باعث تغییر امپدانس می شود.این اثر توسط مدار اندازه گیری می شود و سپس با مرجع تعیین شده توسط تنظیم حساسیت (مدار) مقایسه می شود.
ویژگی های طراحیازسطح گیج ظرفیت فرکانس رادیویی
◎ مبدل مدولار با سنسور یکپارچه شده است، بدون قطعات متحرک، قابلیت اطمینان بالا و توانایی ضد تداخل قوی
◎ به طور گسترده قابل اجرا، با فرم های پروب متعدد، فرم های اتصال فرآیند متعدد، و مواد ساخت متعدد، که می تواند سفارشی شود.
◎ نصب، اشکال زدایی و نگهداری بسیار راحت است
پارامترهای فنیازسطح گیج ظرفیت فرکانس رادیویی
کاربرد معمولی | مایع، مایع خورنده و غیره |
نمونه محصول |
NYDR-3051 |

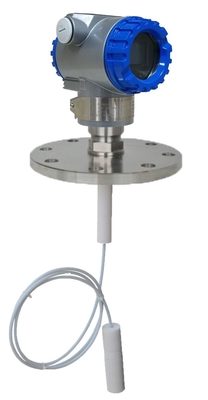

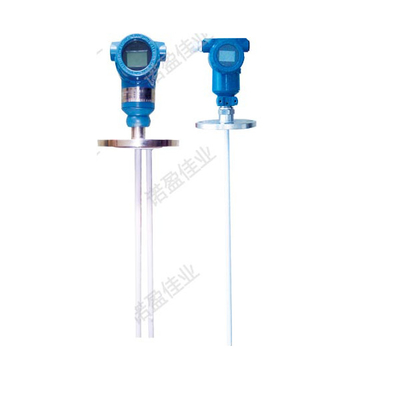

فرم آنتن |
کابل، میله |
مواد آنتن | PTFE, 304,316 |
محدوده اندازه گیری | 6 متر، 20 متر |
منبع تغذیه | 24VDC |
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40~+130℃،-184~+260℃ |
مقاومت در برابر دمای مدار | -40 ~ 80+ |
فشار فرآیند | -0.1 ~ 1.6MPa |
اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) |
تاخیر زمانی | 0-30s به طور مداوم قابل تنظیم است |
حفاظت از دست دادن برق |
حالت زیاد / کم، قابل تنظیم میدان |
رابط الکتریکی | M20*1.5، ½ ″NPT |
سطوح حفاظت | IP65، IP67، IP68 |
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
