جزئیات محصول:
|
| محدوده عملیاتی قدرت: | 13 ~ 35 VDC | دمای فرآیند پروب: | -100 درجه سانتیگراد تا 800 درجه سانتیگراد |
|---|---|---|---|
| ثبات: | بدون فعالیت، بدون پوشیدن قطعات آسان، بدون نیاز به تمیز کردن، تعمیر و نگهداری، اشکال زدایی | کلاس حفاظتی: | IP65، IP67، IP68 (اختیاری) |
| اتصال فرآیند: | نخ و فلنج (اختیاری) | درجه ضد انفجار: | Exia II CT6 Ga، Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
| خروجی سیگنال: | 4…20mA/HART/RS485/Modbus. | فشار فرآیند: | -0.1 ~ 1.6MPa، -0.1-~4.0MPa، -0.1~6.3MPa |
| برجسته: | فرستنده سطح ورودی RF هوشمند,فرستنده سطح ورودی RF 35 VDC,سنسور سطح نوع ورودی مخزن گاز |
||

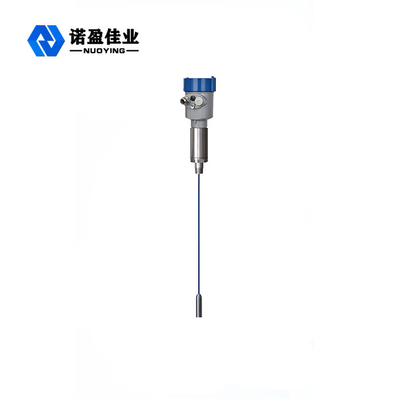

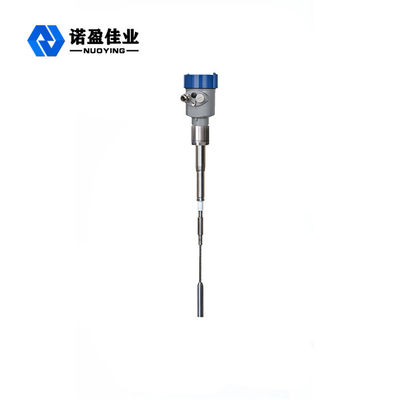

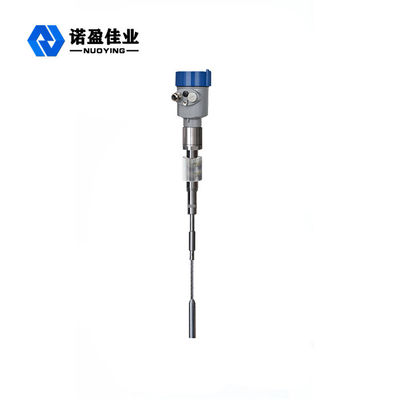

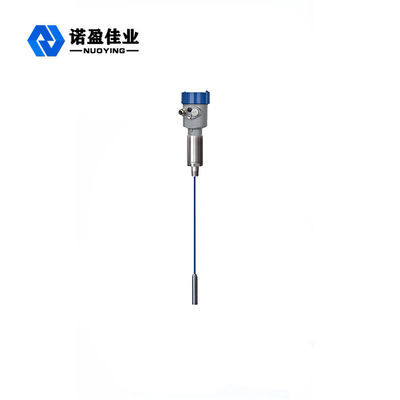

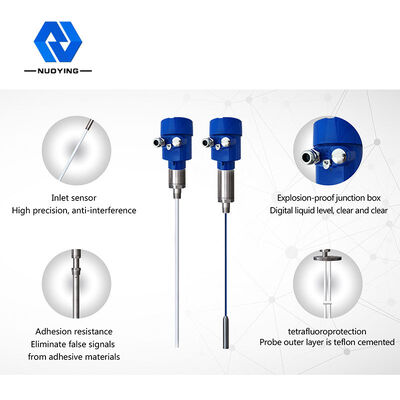

NYSP Intelligent RF Admittance Level Transmitter طراحی منحصر به فرد مدار سپر رانندگی
اصل کار فرستنده سطح پذیرش RF هوشمند NYSP
سطح پذیرش فرکانس رادیویی یک محصول اندازه گیری سطح پیوسته بر اساس اصل پذیرش فرکانس رادیویی است. این محصول دارای مزایای پایداری بالا، حساسیت بالا و کاربرد گسترده است.در مقایسه با سطح سنج خازنی سنتی، طراحی مدولار برای دستیابی به تنظیم متر ساده و راحت اتخاذ شده است.هنگامی که تنظیم کامل شد، متر می تواند به طور معمول و بدون تعمیر و نگهداری برای مادام العمر استفاده شود.کاربران می توانند به طور مستقیم عملکرد تجهیزات را درک کنند و به موقع با مشکلات مقابله کنند، در شرایط پیچیده صنعتی نیز ایمن و قابل اعتماد است.
فناوری اندازه گیری پذیرش فرکانس رادیویی نوعی فناوری اندازه گیری سطح با مزایای منحصر به فرد است.اگرچه این مفهوم بسیار شبیه به فناوری اندازه گیری خازنی عمومی است، اما فناوری پذیرش RF مدار DrivingShield و مدار چاپر را در واحد الکترونیکی اضافه می کند، بنابراین می تواند اندازه گیری جداگانه امپدانس و راکتانس خازنی را درک کند. طبق قوانین فیزیک، امپدانس و راکتانس هر ماده آویزان برابر است، بنابراین اثر ناشی از مواد آویزان را می توان اندازه گیری کرد و با تغییر فاز مدار نوسانی از کل خروجی حذف کرد.

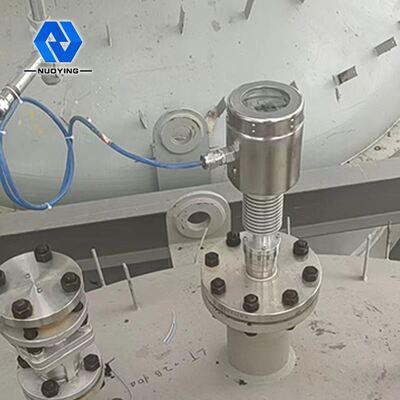

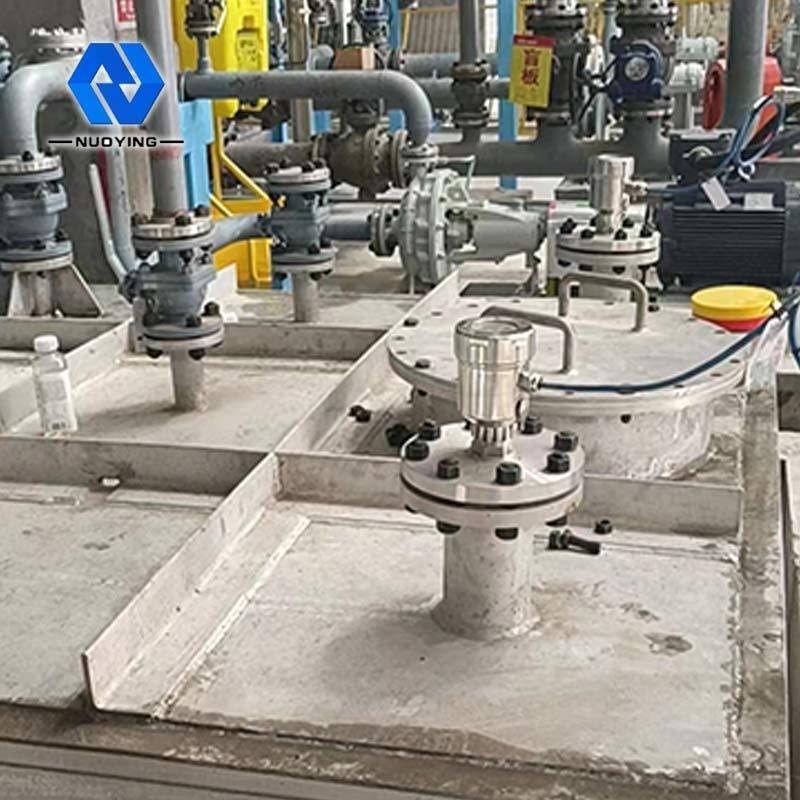

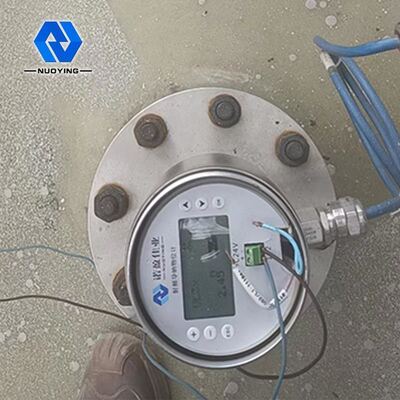

پروب سطح پذیرش فرکانس رادیویی در مخزن ذخیره نصب می شود و تغییر سیگنال فرکانس رادیویی ناشی از تغییر سطح از طریق پروب به دست می آید.انتهای سپر محرکه کاوشگر مانع از تشکیل حلقه جریان RF از طریق مواد آویزان می شود و دقت اندازه گیری متر را تضمین می کند.
ویژگی های طراحی ازفرستنده سطح پذیرش RF هوشمند NYSP

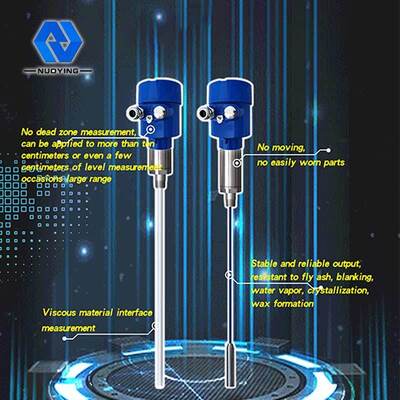

◎ ضد آویزان: طراحی منحصر به فرد مدار سپر رانندگی توانایی ضد آویزان را بهبود می بخشد
◎ محدوده منبع تغذیه: محدوده کاری منبع تغذیه: 13 ~ 35vdc
◎ دمای فرآیند پروب: - 100 ℃ ~ 800 ℃
◎بدون اندازه‌گیری منطقه مرده، می‌توان آن را در محدوده وسیعی از موارد اندازه‌گیری سطح مواد بیش از ده سانتی‌متر یا حتی چندین سانتی‌متر اعمال کرد.
◎حداکثر برد اندازه گیری می تواند به صد متر و حتی صدها متر برسد
◎ اندازه گیری رابط مواد چسبناک مزیت بزرگ این ابزار است
◎ خروجی پایدار و قابل اعتماد، مقاوم در برابر خاکستر بادی، مواد سقوط، بخار آب، تبلور و موم
◎بدون حرکت، بدون پوشیدن قطعات آسان، بدون تمیز کردن منظم، تعمیر و نگهداری و اشکال زدایی
پارامترهای فنی

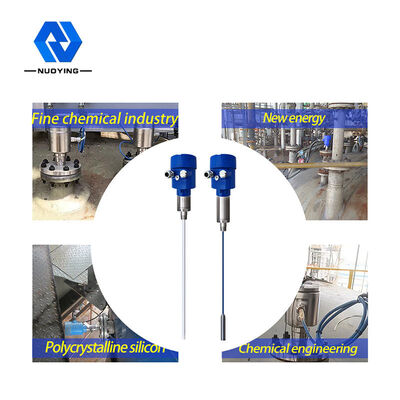

| کاربرد معمولی | مایع (خوردگی، رسانایی، ثابت دی الکتریک پایین، هم زدن، رابط، کم آبی الکتریکی، ویسکوزیته، چاه عمیق، برد فوق العاده بزرگ و موارد دیگر) |
| گرد و غبار (رسانایی، پودر عایق و غیره) | |
| جامد (رسانایی، عایق، جامد عایق حرارتی فوق العاده بالا و غیره) | |
|
نمونه محصول
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
فرم آنتن
|
کابل نرم، کابل نرم عایق، کابل نرم بدون عایق، میله سخت، میله سخت عایق، میله سخت عایق در دو انتها، میله سخت استوانه ای |
| مواد آنتن | PTFE, 304,316 |
| محدوده اندازه گیری | 3 متر، 20 متر (چاه عمیق می تواند صدها متر را اندازه گیری کند و می تواند سفارشی شود) |
| طول موج | 635-650 میلی متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus…. |
| دمای فرآیند | -40~+130℃،-100~+200℃، -40~+260℃، -50~+500℃ |
| فشار فرآیند |
-0.1~1.6MPa،-0.1~4.0MPa، -0.1~6.3MPa |
| اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) |
| رابط الکتریکی | M20*1.5، ½ ″NPT |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
