جزئیات محصول:
|
مدل: | NYCSUL-501 | مشخصات رله: | 5A 250VAC/30VDC |
---|---|---|---|
خروجی فعلی: | 4 ~ 20 میلی آمپر | دمای متوسط: | -45 درجه سانتیگراد تا 95 درجه سانتیگراد |
نصب و راه اندازی: | فلنج / پشتیبانی | محدوده اندازه گیری: | liquid:20~30m; مایع: 20 تا 30 متر؛ solid:10~15m جامد: 10 تا 15 متر |
کیفیت نمایش: | 1 سانتی متر | بار خروجی: | 0~600Ω |
برجسته: | فرستنده سطح مایع التراسونیک 20 میلی آمپر,SS304 سطح مایع التراسونیک,گیج سطح التراسونیک مایع |

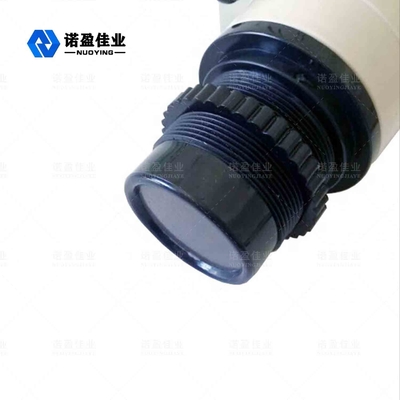

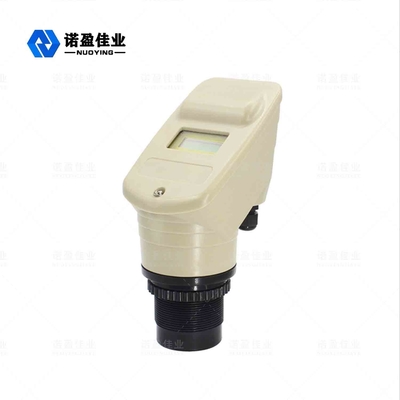

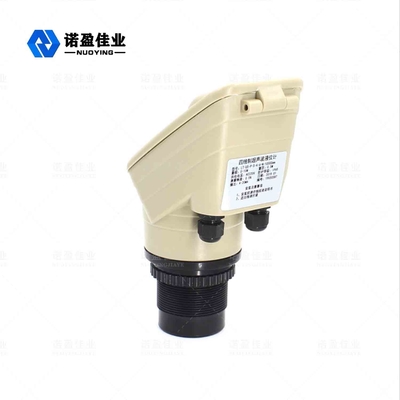

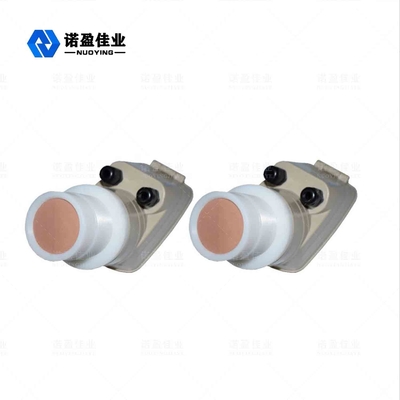

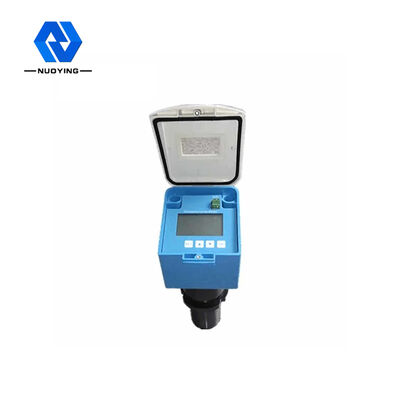

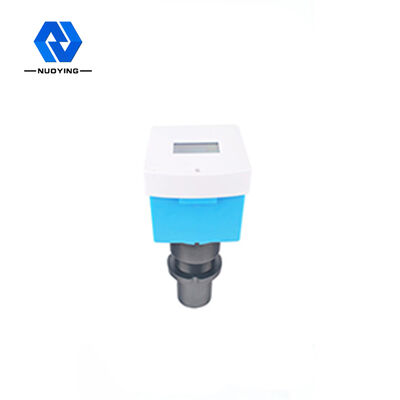

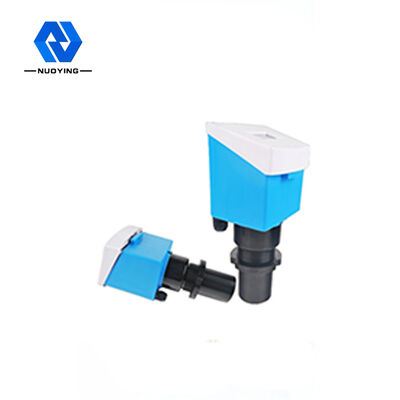

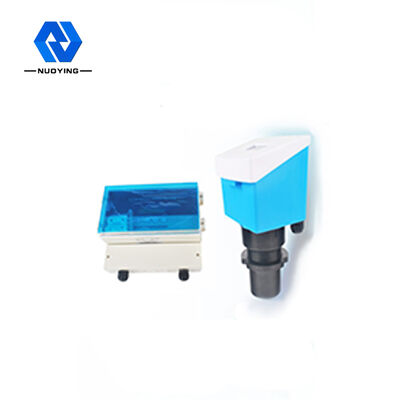

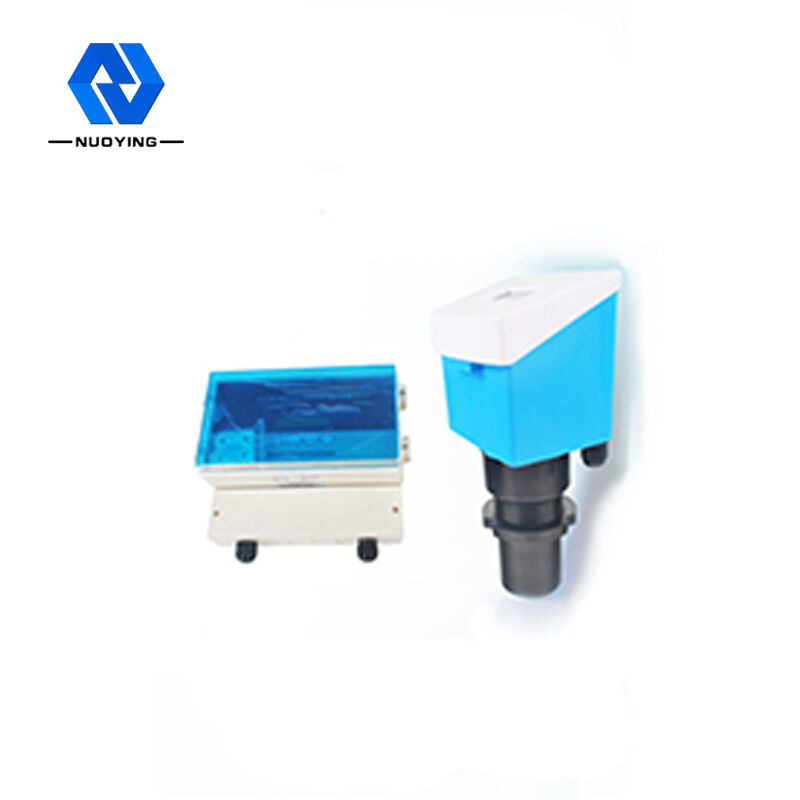

فرستنده سطح التراسونیک SS304 NYCSUL501 فرستنده سطح مایع 4 ~ 20 میلی آمپر

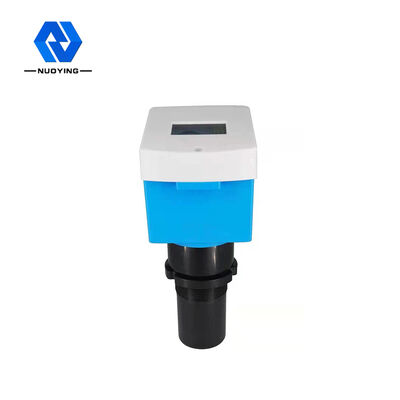

فرستنده سطح اولتراسونیک NYCSUL501
اینNYCSULاندازه گیری سطح اولتراسونیک در بالای رگ نصب شده است.تحت کنترلالکترونیکیواحد،کاوشگر امواج مافوق صوت منتشر می کندپالس موج به محیط اندازه گیری شدهسطح سنج اولتراسونیک در بالای ظرف نصب می شود.تحت کنترل واحد الکترونیکی، پروب یک پرتو پالس اولتراسونیک را به جسم تحت کنترل واحد الکترونیکی ارسال می کند.صداموج توسط سطح محیط منعکس می شود، aبخشی از پژواک بازتابتوسط پروب دریافت می شود و به سیگنال الکتریکی تبدیل می شود.موج آکوستیک توسط سطح جسم منعکس می شود.برخی از پژواک های منعکس شده توسط پروب دریافت شده و به سیگنال های الکتریکی تبدیل می شوند.از انتشار موج اولتراسونیک تا دریافت جدید،زمان نسبت مستقیمی با فاصله کاوشگر تا اندازه گیری شده داردمتوسط.واحد الکترونیکیزمان را تشخیص می دهد وفاصله اندازه گیری شده را با توجه به سرعت صوت شناخته شده محاسبه می کند.با توجه به اختلاف زمانی بین ارسال مجدد و دریافت مجدد موج اولتراسونیک و سرعت شناخته شده صوت، تغییر سطح جسم تعیین می شود.سیگنال مایکروویو توسط دستگاه الکترونیکی پردازش می شود و در نهایت به سیگنال الکتریکی مربوط به سطح جسم تبدیل می شود.برای بدست آوردن مقدار متوسط از تفریق استفاده کنیدموقعیتاین به طور گسترده ای در لوله باز، مخزن نفت، ایستگاه پمپاژ، برج آب، سد، باز استفاده می شودکانال، تفاوت بین سطوح و غیره
پارامتر فنی فرستنده سطح اولتراسونیک NYCSUL501
نام محصول | سنسور سطح اولتراسونیک |
محدوده اندازه گیری | مایع: 20 تا 30 متر؛جامد:10 تا 15 متر |
منطقه کور | 0.6 متر تا 0.8 متر |
دقت، درستی | 0.2٪ از محدوده اندازه گیری کامل (در هوا) |
کیفیت نمایش | 1 سانتی متر |
خروجی فعلی | 4 ~ 20 میلی آمپر |
وضوح خروجی | 0.03٪ از محدوده اندازه گیری کامل |
بار خروجی | 0~600Ω |
خروجی رله | کنترل حد بالا و حد پایین |
مشخصات رله | 5A 250VAC/30VDC |
مجموعه پارامتر | 3 دکمه حسگر |
دمای متوسط | -45 درجه سانتیگراد تا 95 درجه سانتیگراد |
تشخیص دوره | 1S |
نصب و راه اندازی | فلنج / پشتیبانی |
زاویه پرتو موج آکوستیک | 8 درجه (3db) |
دامنه فشار | ± 0.3 مگاپیکسل |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی شده بر اساسبهالزامات خاصازکاربران!
