جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری جریان مایع درون لوله | مواد آنتن: | PFA (اختیاری) |
|---|---|---|---|
| منبع تغذیه: | AC220V 50Hz /DC24V/3.6V | دمای محیط: | -25 ~ 60 ℃ |
| اتصال فرآیند: | فلنج (اختیاری) | ثابت زمان میرایی: | متغیر پیوسته از 0 تا 100 ثانیه (90٪) مرحله بندی زمانی قابل انتخاب است |
| خروجی سیگنال: | خروجی آنالوگ، خروجی فرکانس، خروجی آلارم، خروجی پالس | ||
| برجسته: | جریان سنج الکترومغناطیسی خط لوله,کنتور آب الکترومغناطیسی مایع,ترانسمیتر سطح مایع الکترومغناطیسی |
||

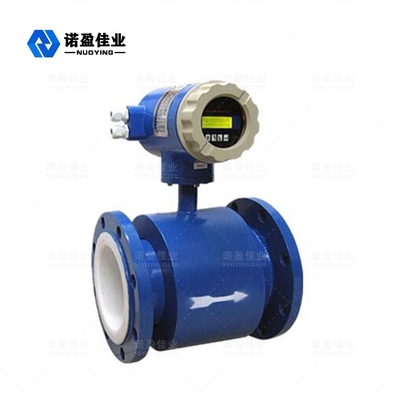

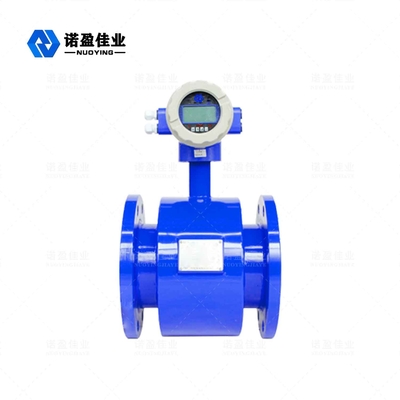

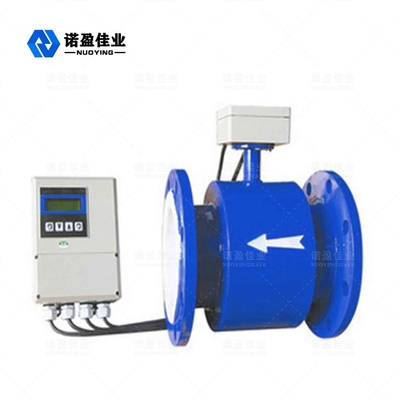

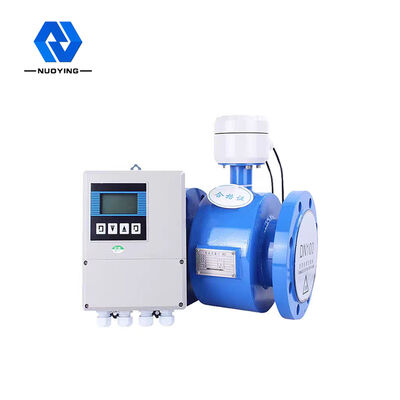

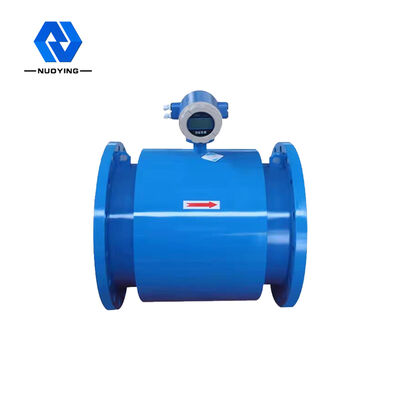

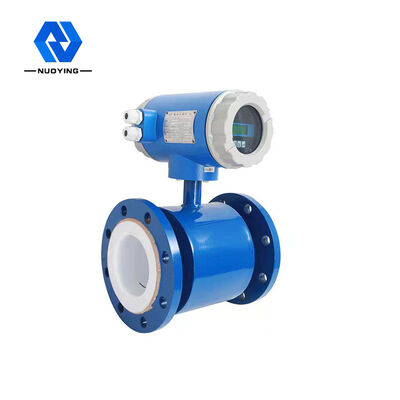

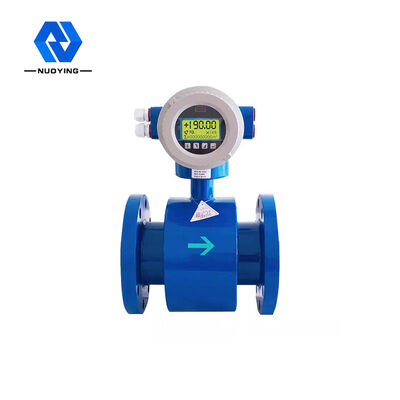

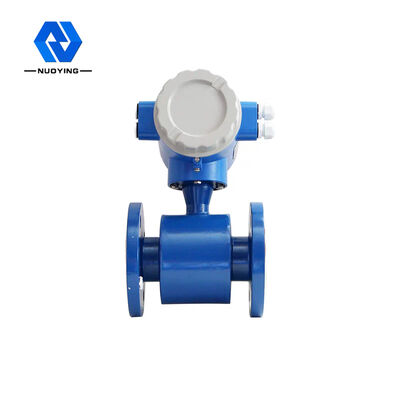

انواع خروجی های اندازه گیری جریان مایع درون لوله NYLD نوع لوله سنج الکترومغناطیسی
فلومتر الکترومغناطیسی نوع NYLL نوعی دبی سنج با دقت بالا و قابلیت اطمینان بالا می باشد.برای اندازه گیری جریان حجمی مایعات رسانا و دوغاب در لوله های بسته استفاده می شود و به طور گسترده در فولاد، برق، نفت، مواد شیمیایی، زغال سنگ، متالورژی، مواد معدنی، کاغذ سازی، تامین آب و زهکشی، غذا، دارو و غیره استفاده می شود. صنایع
اصل کار جریان سنج الکترومغناطیسی NYLD
اصل اندازه گیری بر اساس قانون القای الکترومغناطیسی فارادی است.یعنی: مایع رسانا در میدان مغناطیسی برای برش خطوط مغناطیسی حرکت نیرو، نیروی الکتروموتور القایی هادی، E برای: E = KBVD
د: قطر داخلی لوله اندازه گیری
K: ثابت های ابزار دقیق
V: مقطع لوله اندازه گیری نرخ جریان متوسط
ب: قدرت القای مغناطیسی
هنگام اندازه گیری جریان، سیال از یک میدان مغناطیسی عمود بر جهت جریان عبور می کند.جریان یک سیال رسانا یک سیگنال ولتاژ متناسب با نرخ جریان متوسط (یعنی جریان حجمی) القا می کند.سیگنال ولتاژ القایی توسط دو الکترود در تماس مستقیم با سیال تشخیص داده می شود و از طریق یک کابل به تقویت کننده منتقل می شود و سپس به سیگنال خروجی جریان یکنواخت تبدیل می شود.
پارامترهای فنی فلومتر الکترومغناطیسی NYLD
| کاربرد معمولی | اندازه گیری جریان مایع درون لوله |
| مواد آنتن | PFA (اختیاری) |
| مصرف برق | <15W (و حسگر مطابق با مصرف برق) |
| شمارنده ها | مجموع مثبت، کل منفی |
| منبع تغذیه | AC220V 50Hz /DC24V/3.6V |
| دمای محیط | -25 ~ 60+ |
| اتصال فرآیند | فلنج (اختیاری) |
| ثابت زمان میرایی | متغیر پیوسته از 0 تا 100 ثانیه (90٪) مرحله بندی زمانی قابل انتخاب است |
| سطح حفاظت | IP67، IP68، IP65 (اختیاری) |
| درجه ضد انفجار | Exia II CT5 Ga، Exd II CT5 Gb (اختیاری) |
| خروجی سیگنال | خروجی آنالوگ، خروجی فرکانس، خروجی آلارم، خروجی پالس |
ویژگی طراحی جریان سنج الکترومغناطیسی NYLD
1. دقت اندازه گیری تحت تأثیر تغییرات چگالی سیال، ویسکوزیته، دما، فشار و رسانایی قرار نمی گیرد.بدون قطعات جریان انسدادی در لوله اندازه گیری، بدون افت فشار، و نیاز کم به بخش مستقیم لوله.
2. مبدل از صفحه نمایش نور پس زمینه کریستال مایع استفاده می کند که خواندن آن را در زیر نور مستقیم خورشید یا در اتاق های تاریک آسان می کند.
3. دکمه لمسی مادون قرمز برای تنظیم پارامترها، در محیط های خشن بدون باز کردن پوشش مبدل را می توان با خیال راحت تنظیم کرد.
4. فلومتر یک سیستم اندازه گیری دو طرفه است، با سه انباشته در داخل: جلو، معکوس و اختلاف کل.می تواند جریان رو به جلو و معکوس را نمایش دهد.
5. و دارای انواع خروجی: جریان، پالس، ارتباطات دیجیتال، HART.
6. مبدل دارای خروجی زنگ هشدار خود تشخیصی، خروجی زنگ تشخیص بار خالی، خروجی آلارم حد بالا و پایین نرخ جریان، کنترل دسته ای و سایر عملکردها است.
7. نه تنها می توان برای تشخیص فرآیند عمومی، بلکه برای اندازه گیری خمیر معدنی، خمیر و مایع خمیر استفاده کرد.
8. جریان سنج الکترومغناطیسی فشار بالا با استفاده از فناوری پوشش شبکه PFA به علاوه، مقاومت در برابر فشار بالا، مقاومت در برابر فشار منفی، به طور خاص برای صنایع پتروشیمی، معدنی و سایر صنایع اعمال می شود.
9. می توان از مترهای نوع ضد انفجار در مکان های ضد انفجار مربوطه استفاده کرد.
