جزئیات محصول:
|
نام محصول: | سطح سنج اولتراسونیک نوع اسپلیت با پروتکل هارت | درجه حرارت محیط: | 0-60 درجه سانتیگراد |
---|---|---|---|
خروجی سیگنال: | 4 ... 20 میلی آمپر | حالت نمایش: | سطح مایع، فاصله (ارتفاع خالی) |
منبع تغذیه: | 24VDC-220VAC | رطوبت نسبی: | <90% |
دامنه فشار: | فشار معمولی | ارتباط: | RS485/HART |
برجسته: | سطح سنج آلتراسونیک فاضلاب,عمق سنج اولتراسونیک تقسیم آب,سطح سنج آب سونار فاضلاب |

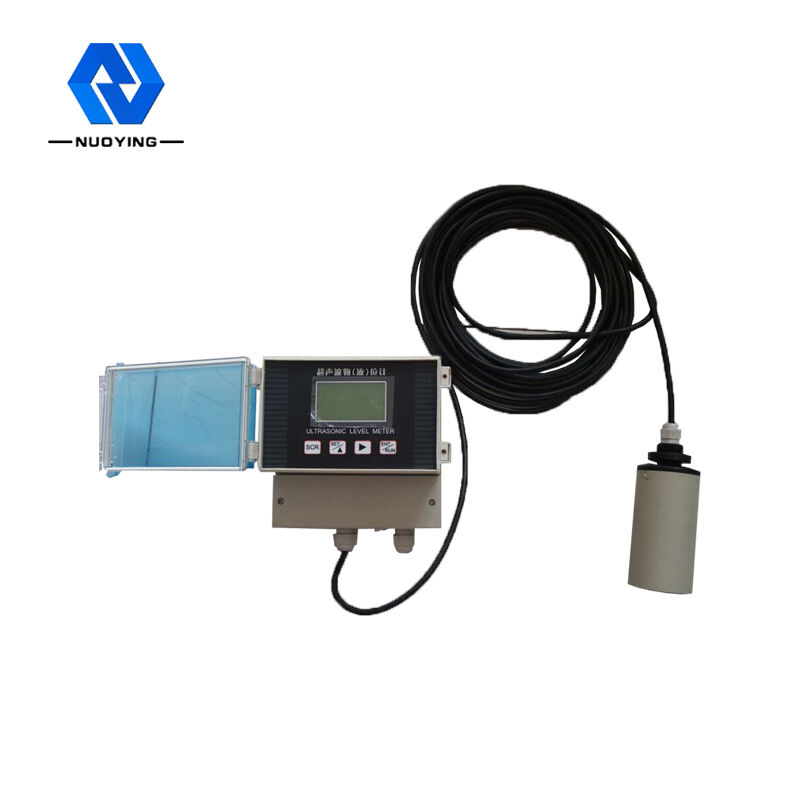

استاندارد بین المللی سطح سنج فاضلاب صنعتی تقسیم سطح اولتراسونیک

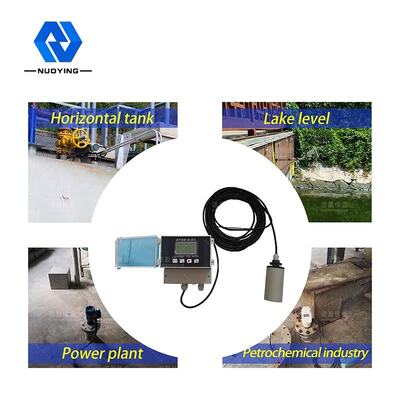

اندازه گیری سطح اولتراسونیک NYCSUL در بالای کشتی نصب شده است.تحت کنترل واحد الکترونیکی، کاوشگر پالس موج اولتراسونیک را به محیط اندازه گیری شده ساطع می کند.موج صوتی توسط سطح محیط منعکس می شود، بخشی از پژواک بازتابی توسط پروب دریافت می شود و به سیگنال الکتریکی تبدیل می شود.از انتشار موج اولتراسونیک تا دریافت جدید، زمان نسبت مستقیمی با فاصله کاوشگر تا محیط اندازه گیری شده دارد.واحد الکترونیکی زمان را تشخیص می دهد و فاصله اندازه گیری شده را با توجه به سرعت صدای شناخته شده محاسبه می کند.از تفریق برای بدست آوردن مقدار موقعیت متوسط استفاده کنید.این به طور گسترده ای در لوله باز، مخزن نفت، ایستگاه پمپاژ، برج آب، سد، کانال باز، تفاوت بین سطوح و غیره استفاده می شود.
نام محصول | سنسور سطح اولتراسونیک |
محدوده اندازه گیری | 20 ~ 30 متر (مایع)؛10 تا 15 متر (جامد) |
منطقه کور | 0.6 تا 0.8 متر |
دقت، درستی | 0.2٪ از محدوده اندازه گیری کامل (در هوا) |
کیفیت نمایش | 1 سانتی متر |
خروجی فعلی | 4 ~ 20 میلی آمپر |
وضوح خروجی | 0.03٪ از محدوده اندازه گیری کامل |
بار خروجی | 0~600Ω |
خروجی رله | کنترل تاپلیمیت و حد پایین تر |
مشخصات رله | 5A 250VAC/30VDC |
مجموعه پارامتر | 3 دکمه حسگر |
دمای متوسط | -45 درجه سانتیگراد تا 95 درجه سانتیگراد |
دوره تشخیص | 1 اس |
نصب و راه اندازی | فلنج یا تکیه گاه |
زاویه پرتو موج آکوستیک | 8 درجه (3db) |
دامنه فشار | ± 0.3 مگاپیکسل |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
فرستنده سطح اولتراسونیکمشخصات محصول
