جزئیات محصول:
|
| کلاس حفاظتی: | IP65، IP67 | نمایش دادن: | ال سی دی |
|---|---|---|---|
| خروجی سیگنال: | 4...20mA/HART/RS485... | حالت نمایش: | سطح مایع، فاصله (ارتفاع خالی) |
| منبع تغذیه: | 24VDC-220VAC | مواد اتصال دهنده: | PP/PVC/PTFE/304 (اختیاری) |
| دامنه فشار: | فشار معمولی | خروجی: | هارت 4-20 میلی آمپر RS485 (اختیاری) |
| برجسته: | ترانسمیتر سطح اولتراسونیک SS304,ترانسمیتر سطح مایع 220 ولت ولت,سطح سنج مخزن آب اولتراسونیک 220 ولت |
||
راNYCSULاندازه گیری سطح اولتراسونیک در بالای رگ نصب شده است.تحت کنترلالکترونیکیواحد،کاوشگر امواج مافوق صوت منتشر می کندپالس موج به محیط اندازه گیری شدهصداموج توسط سطح محیط منعکس می شود، aبخشی از پژواک بازتابتوسطکاوشگر و به سیگنال الکتریکی تبدیل می شود.از انتشار موج اولتراسونیک بهپذیرایی جدید،زمان نسبت مستقیمی با فاصله کاوشگر تا اندازه گیری شده داردمتوسط.واحد الکترونیکیزمان را تشخیص می دهد وفاصله اندازه گیری شده را محاسبه می کندبا توجه به سرعت صوت شناخته شدهاز تفریق برای بدست آوردن مقدار استفاده کنیدمتوسطموقعیتاین به طور گسترده ای در لوله باز، مخزن نفت، ایستگاه پمپاژ، برج آب، سد، باز استفاده می شودکانال، تفاوت بین سطوح و غیره

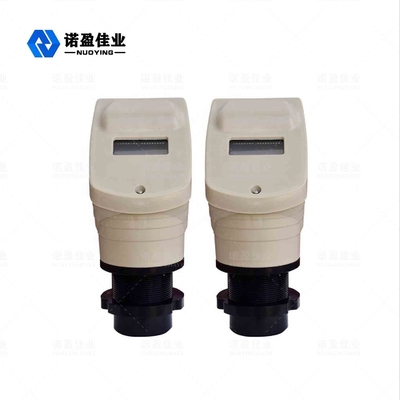

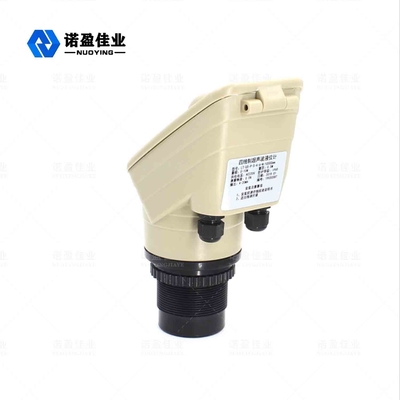

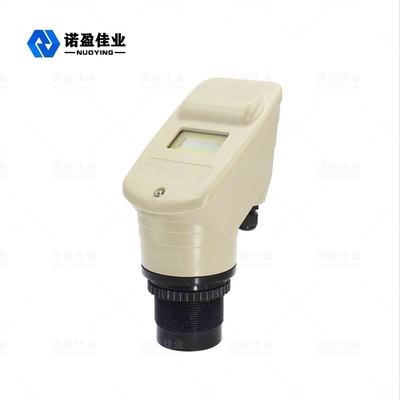

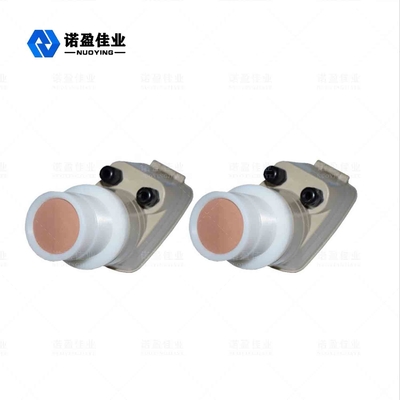

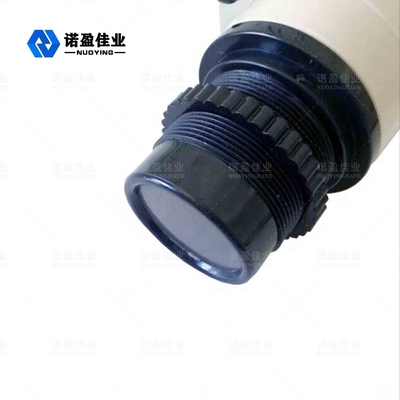

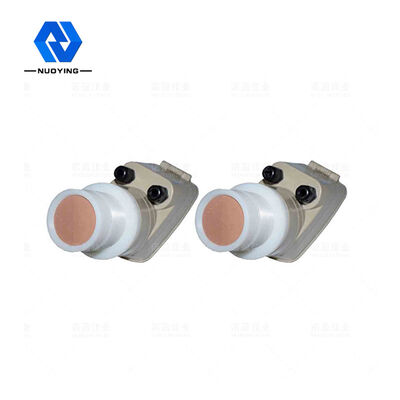

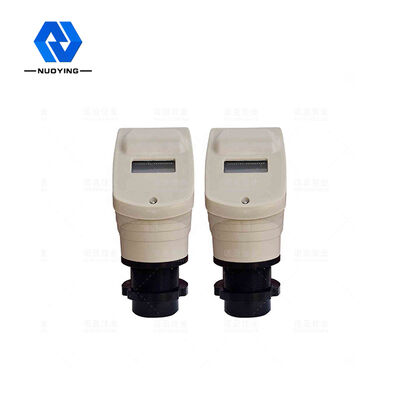

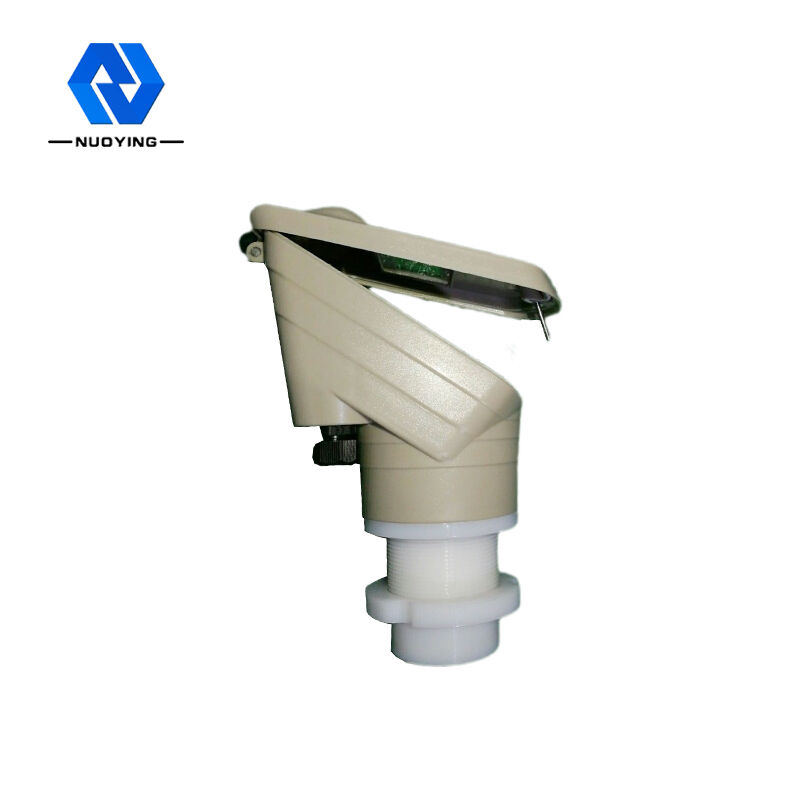

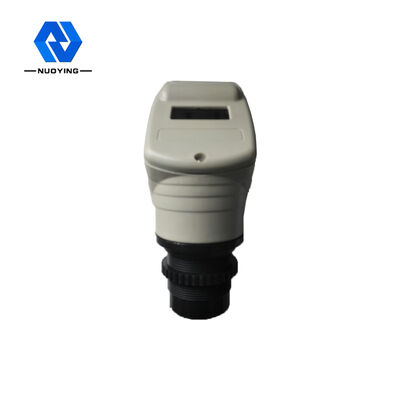

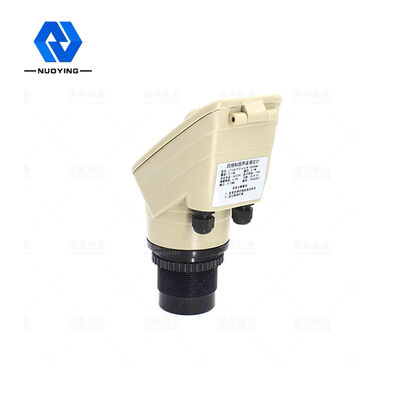

| نام محصول | سنسور سطح اولتراسونیک |
| محدوده اندازه گیری | 20 ~ 30 متر (مایع)؛10 تا 15 متر (جامد) |
| منطقه کور | 0.6 تا 0.8 متر |
| دقت، درستی | 0.2٪ از محدوده اندازه گیری کامل (در هوا) |
| کیفیت نمایش | 1 سانتی متر |
| خروجی فعلی | 4 ~ 20 میلی آمپر |
| وضوح خروجی | 0.03٪ از محدوده اندازه گیری کامل |
| بار خروجی | 0~600Ω |
| خروجی رله | کنترل تاپلیمیت و حد پایین تر |
| مشخصات رله | 5A 250VAC/30VDC |
| مجموعه پارامتر | 3 دکمه حسگر |
| دمای متوسط | -45 درجه سانتیگراد تا 95 درجه سانتیگراد |
| دوره تشخیص | 1 اس |

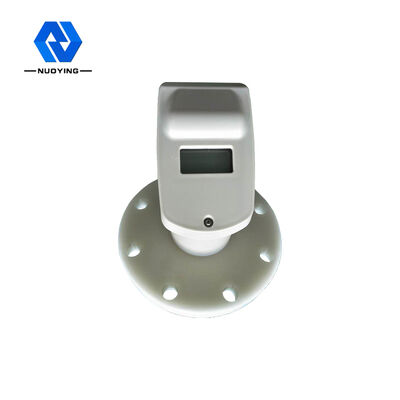

| نصب و راه اندازی | فلنج یا تکیه گاه |
| زاویه پرتو موج آکوستیک | 8 درجه (3db) |
| دامنه فشار | ± 0.3 مگاپیکسل |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
فرستنده سطح اولتراسونیکاصول کارکرد، اصول جراحی، اصول عملکرد
سطح سنج اولتراسونیک در بالای ظرف نصب می شود.تحت کنترل واحد الکترونیکی، پروب یک پرتو پالس اولتراسونیک را به جسم تحت کنترل واحد الکترونیکی ارسال می کند.موج صوتی توسط سطح جسم منعکس می شود.برخی از پژواک های منعکس شده توسط پروب دریافت شده و به سیگنال های الکتریکی تبدیل می شوند.با توجه به اختلاف زمانی بین ارسال مجدد و دریافت مجدد موج اولتراسونیک و سرعت شناخته شده صوت، تغییر سطح جسم تعیین می شود.سیگنال مایکروویو توسط دستگاه الکترونیکی پردازش می شود و در نهایت به سیگنال الکتریکی مربوط به سطح جسم تبدیل می شود.
