سوئیچ سطح خازنی IP67 HART RF 220VAC رزوه کابل 20 متری

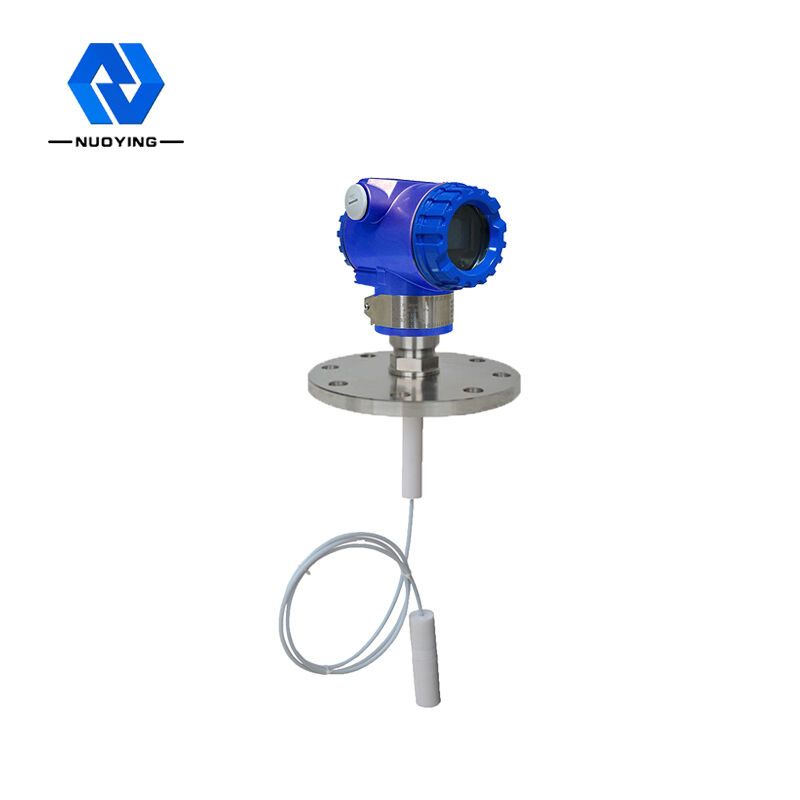

NYDR-3051 RF ظرفیت سنج مایع

NYDR-3051 RF ظرفیت سنج مایع عملیاتی اصل

اصل کار NYDR-3051متر سطح مایع خازنی RF بر اساس فناوری ظرفیت خازنی RF (RF) است.یک فرکانس رادیویی برای تعیین تأثیر محیط اطراف از طریق تجزیه و تحلیل مداوم به کاوشگر اعمال می شود.از آنجایی که همه مواد دارای ثابت دی الکتریک هستند و رسانایی آنها با رسانایی هوا متفاوت است، امپدانس کل پروب به دلیل انحراف کوچک ظرفیت در هنگام تماس پروب با مواد تغییر می کند.از آنجایی که پروب الکتریکی و دیواره ظرف دو صفحه قطبی خازن را تشکیل می دهند، عایق پروب و هوای اطراف به ماده دی الکتریک تبدیل می شوند.هنگامی که هوا (ثابت دی الکتریک 1.0) با هر ماده دیگری جایگزین می شود (ثابت دی الکتریک > 1.0) تغییر ظرفیت باعث تغییر امپدانس می شود.این اثر توسط مدار اندازه گیری شده و با مرجع تنظیم شده توسط تنظیم حساسیت (مدار) مقایسه می شود.

NYDR-3051 RF ظرفیت سنج مایع پارامتر فنی

※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!

NYDR-3051 RF ظرفیت سنج مایع ویژگی های طراحی

• ادغام مبدل و سنسور مدولار، بدون قطعات متحرک، قابلیت اطمینان بالا، توانایی ضد گیر کردن قوی؛
• کاربرد گسترده تر، انواع اشکال پروب، انواع اشکال اتصال فرآیند، انواع مواد تولید، طراحی قابل تنظیم وجود دارد.
• نصب، اشکال زدایی و نگهداری بسیار راحت است

NYDR-3051 RF ظرفیت سنج مایع الزامات نصب

علاوه بر نوع میله دوبل، سه حالت نصب، نخ، فلنج یا تکیه گاه را می توان انتخاب کرد.

• LCP: دارای عایق تفلون به ضخامت 1 میلی متر بر روی میله فولادی ضد زنگ است.
  LCW: با مواد تفلون به ضخامت 0.3 میلی متر روی کابل مسی پوشانده شده است.

NYDR-3051 RF ظرفیت سنج مایعاتصالات الکتریکی

• دو تا از چهار ترمینال منبع تغذیه هستند، 【+】 【一】 منبع تغذیه غیر مستقیم 24vDC.[TEST+] 【TEST-】 آمپرمتر غیر مستقیم می تواند سیگنال 4 تا 20 میلی آمپر را اندازه گیری کند.

NYDR-3051 RF ظرفیت سنج مایعفیلد برنامه

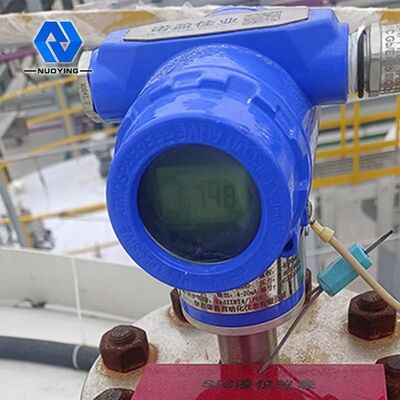

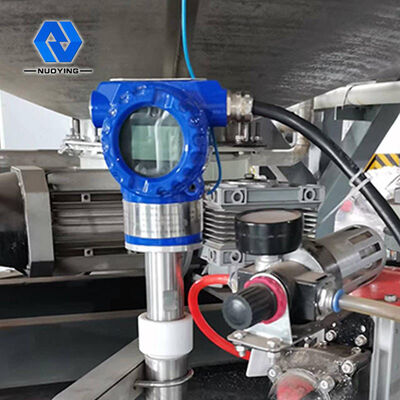

سطح سنج خازنی را می توان برای اندازه گیری مداوم سطح تقریباً تمام رسانه های قوی، ضعیف مقاوم در برابر خوردگی و غیر خورنده در مخازن باز یا پرسکسیر استفاده کرد.به طور گسترده ای در: نفت، مواد شیمیایی، کود، متالورژی، گاز طبیعی، نیروگاه، تولید ماشین آلات، کشتی، کارخانه داروسازی، تصفیه فاضلاب، غذا، مشروب و سایر موارد صنعتی تشخیص و کنترل سطح مایع استفاده می شود.
