جزئیات محصول:
|
| حالت نصب: | DN40-DN300 (نوع فلنج لوله) | دمای محیط: | -25 ~ 55 ℃ |
|---|---|---|---|
| دمای ذخیره سازی: | -40 تا 60 درجه سانتیگراد | جهت جریان: | جلو و عقب |
| فشار نامی: | 1.0M Pa (فشار ویژه را می توان سفارشی کرد) | درجه حفاظت: | IP68 |
| برجسته: | کنتور آب الکترومغناطیسی IP68,کنتور آب الکترومغناطیسی DN300,مبدل جریان الکترومغناطیسی DN40 |
||

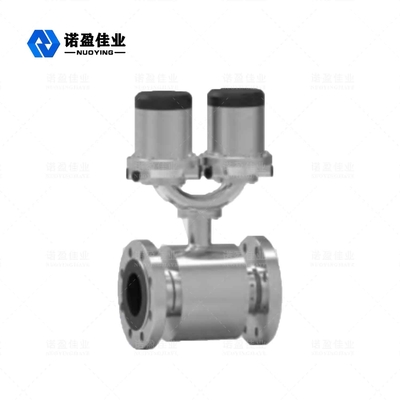

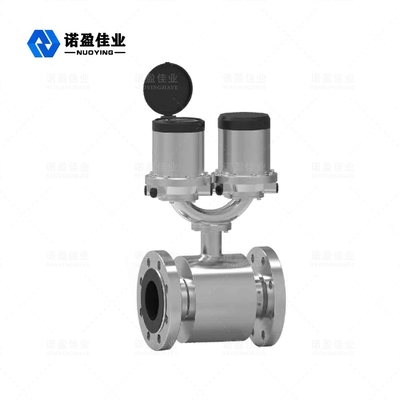

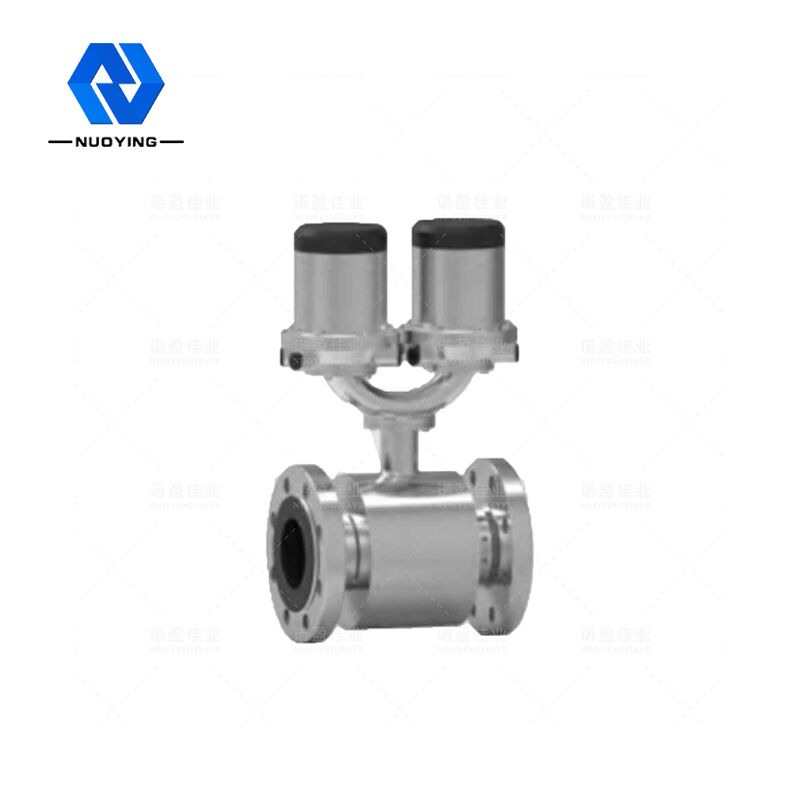

کنتور آب الکترومغناطیسی NYLD-S
نیویورککنتور آب الکترومغناطیسی LD-S یک کنتور آب القایی الکترومغناطیسی با باتری است که می تواند بدون کاهش دقت و عملکرد در هر مکانی نصب شود.این به منبع تغذیه اصلی نیاز ندارد. این به طور خاص برای کاربردهای جداگانه آب مانند برداشت آب، توزیع شبکه لوله، هزینه های اندازه گیری و آبیاری طراحی شده است.دارای اطلاعات هوشمند و عملکرد اندازه گیری بالایی است که به راحتی نصب می شود و باعث صرفه جویی در سرمایه گذاری کاربر می شود.
کنتور آب الکترومغناطیسی NYLD-S فنی مولفه های
| استاندارد قابل اجرا |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208 (درجه حفاظت از خانه) (IP) (کد) |
|
فشار نامی درجه حرارت حالت نصب فرم الکترود |
1.0M Pa (فشار ویژه را می توان سفارشی کرد) -20-80℃ DN40-DN300 (نوع فلنج لوله) استاندارد ثابت شد |
| مواد سازه |
الکترود: 316 لیتر آستر: لاستیک طبیعی NR فلنج: فولاد کربن، فولاد ضد زنگ بدنه: فولاد کربن، فولاد ضد زنگ |
|
منبع تغذیه |
3.6 ولت منبع تغذیه دوگانه 3.6V+24V (9VDC-32VDC) منبع تغذیه دوگانه 3.6V+220V 85VAC-265VAC) (فقط نوع جداگانه) 3.6 ولت + انرژی خورشیدی (فقط نوع جداگانه) |
|
دمای محیط دمای ذخیره سازی سیگنال خروجی |
(-25~55)℃ (-40~60)℃ پالس (برای کالیبراسیون) |
| زنگ خطر. هشدار | جریان معکوس، باتری کم باتری لیتیومی، جریان لحظه ای، فشار، حد بالا و پایین، لوله خالی، هشدار تحریک |
|
درجه حفاظت جهت جریان |
IP68 جلو و عقب |
| ارتباط | RS-485 (پروتکل ModBus) |
کنتور آب الکترومغناطیسی NYLD-S ویژگی های طراحی
◎ نصب کنتور آسان است: کنتور را می توان در زیر زمین دفن کرد یا در چاه نصب کرد.طراحی IP68 (NEMA6P) تحت تأثیر موقعیت نصب کنتور در لوله قرار نمی گیرد و نیازی به فیلتر نیست.
◎ افت فشار کم: لوله اندازه گیری مستقیم حداقل افت فشار را تضمین می کند، حتی در بالاترین نرخ جریان، که فشار کل سیستم شبکه را کاهش می دهد و به جلوگیری از فشار بیش از حد پمپ و پارگی لوله کمک می کند. و نشت.
◎ تعمیر و نگهداری صفر: از طراحی بدون قطعات متحرک استفاده کنید و عمر باتری می تواند به پنج سال برسد.
◎ اندازه گیری دو طرفه: فقط از یک متر برای اندازه گیری جریان دو طرفه استفاده کنید.
◎ نوع سنج هوشمند: فقط از یک متر برای اندازه گیری نشت، عملکرد ثبت داده ها و خودآزمایی خطا استفاده کنید.
کنتور آب الکترومغناطیسی NYLD-S طبقه بندی
ابعاد کنتور آب الکترومغناطیسی NYLD-S طراحی
| DN (mm) | H(mm) | L(mm) | D(mm) | K(mm) | n–d (mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
