جزئیات محصول:
|
| قطر اسمی: | 15 ~ 800 میلی متر | محدوده سرعت جریان: | 0.5 تا 10 متر بر ثانیه |
|---|---|---|---|
| دقت: | ± 0.5% R، ± 1% R (زیر DN200) | خروجی سیگنال: | 4-20 میلی آمپر |
| رطوبت محیط: | 5٪ تا 95٪ | درجه حفاظت: | IP65، می توان آن را تا IP68 سفارشی کرد |
| برجسته: | فلومتر آب 2.5 مگاپاسکال,قطر اسمی جریان سنج آب مگ,دبی سنج الکترومکانیکی 1.6 مگاپاسکال |
||
NYLL-CH الکترومغناطیسی حرارتیr

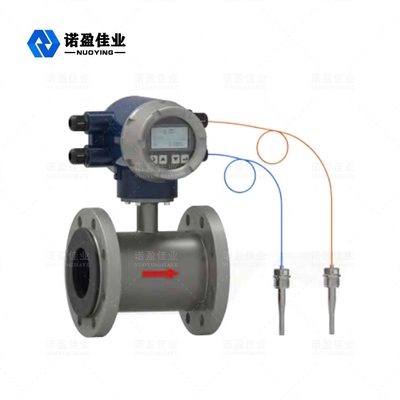

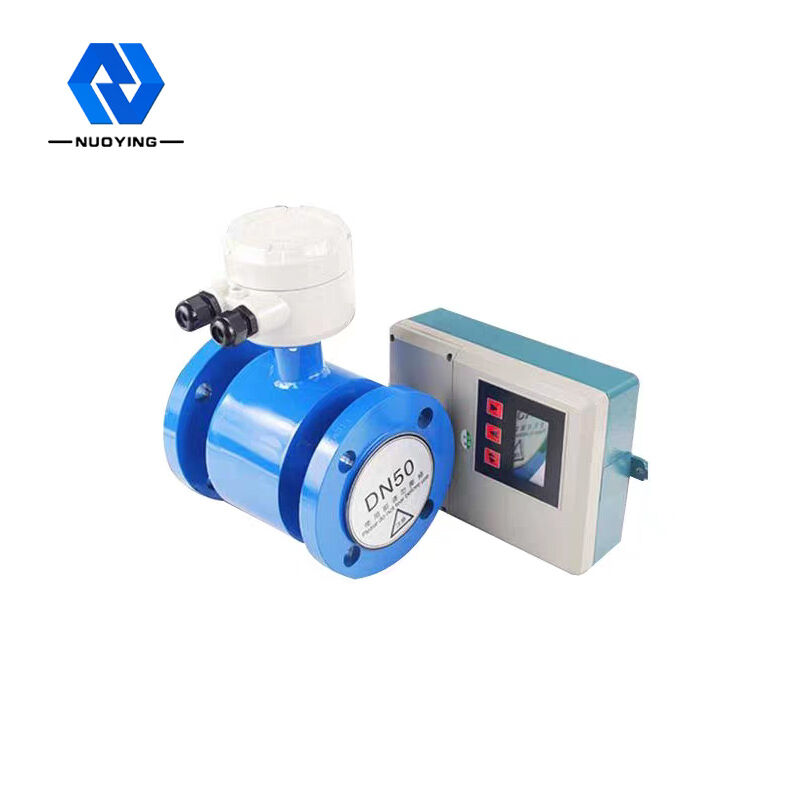

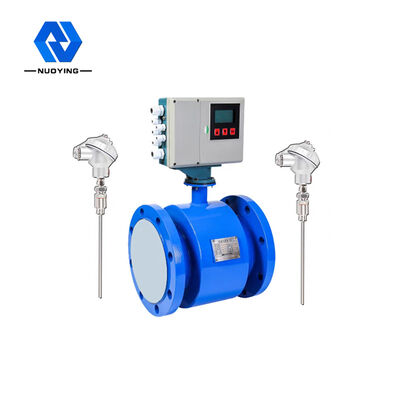

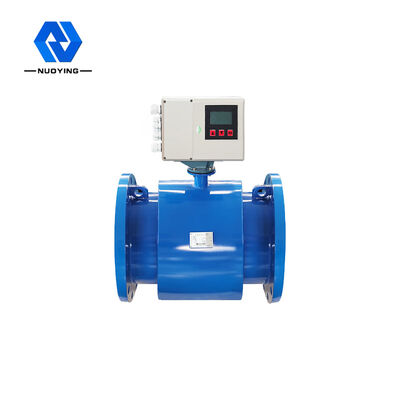

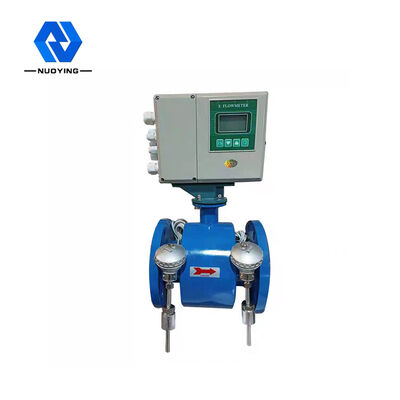

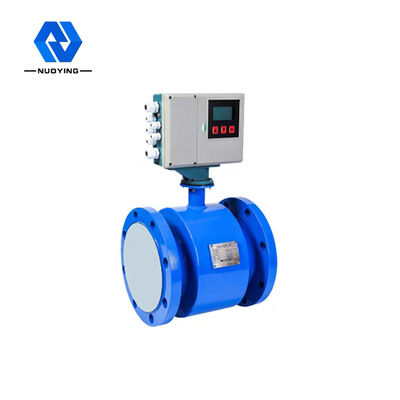

نیویورکمتر حرارت الکترومغناطیسی LL-CH برای کاربرد ویژه ایستگاه هوشمند انرژی توزیع شده و تبادل گرما در ساختمان طراحی شده است که می تواند مستقیماً جریان و سرما و گرما را اندازه گیری کند.نیازی به توتالایزر جریان اضافی و Pt1000 ندارد.نصب آن با هزینه کم آسان است.سنسور جریان الکترومغناطیسی به عنوان یک گرما سنج الکترومغناطیسی برای تشخیص سرعت جریان سیال انتقال حرارت استفاده می شود و دارای ویژگی های دقت بالا، دامنه کاربرد گسترده و کالیبراسیون آنلاین راحت و ساده است.
NYLL-CH الکترومغناطیسی حرارتیrپارامترهای فنی
|
استاندارد قطر اسمی محدوده سرعت جریان دقت رسانایی متوسط |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15 ~ 800 میلی متر 0.5 تا 10 متر بر ثانیه ±0.5%R، ±1%R (زیر DN200) مقدار نظری ≥5uS/cm، مقدار استفاده واقعی ≥30uS/cm. |
|||
| فشار اسمی | استاندارد 1.0MPa | اختیاری 1.6MPa | اختیاری 2.5MPa | اختیاری 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| دمای محیط |
سنسور نوع یکپارچه |
0℃ - +80 ℃ ℃ - 25 ℃ - + 120 ℃ 或 + 70 - + 250 ℃ -10 - +55 درجه سانتیگراد |
||
|
بالاترین متوسط درجه حرارت |
نوع یکپارچه | +80 درجه سانتیگراد | ||
|
نوع جدا |
پوشش نئوپرن (CR) | +80 درجه سانتیگراد | ||
| لاستیک سیلیکونی (FVMQ) | -20-+250℃ | |||
|
تفلون (PFA) آستر PTFE (F4) پوشش پلی فلوئورواتیلن پروپیلن (F46) |
+80 ℃ № + 120 ℃ | |||
|
سیگنال خروجی اندازه پورت کابل ولتاژ برق مصرف برق حالت ارتباط الکترود سیگنال و مواد الکترود زمین شکل الکترود شماره الکترود فلنج اتصال فلنج اتصال |
4 -20 میلی آمپر؛پالس / فرکانس 2 کیلوهرتز (پیش فرض)، SKHz (حداکثر): M20*1.5 (نایلون استاندارد اتصال ضد آب، اتصال فلزی ضد انفجار اختیاری) 110/220VAC (100-240VAC)، 50Hz/60Hz؛ 24VDC ±10% ≤20 وات RS -485، پشتیبانی استاندارد MODBUS - پروتکل RTU، پروتکل HART، GPRS فولاد ضد زنگ 316L، Hastelloy C، Hastelloy B، تیتانیوم، تانتالیم، پلاتین نوع داخلی درج شده، الکترودهای نوع خارجی درج شده باید سفارشی شوند 3-4 الکترود استاندارد (2 الکترود اندازه گیری، 十 الکترود زمین)، پیکربندی شده توسط کالیبر مطابق با استاندارد ملی GB9119 (قابل سفارشی سازی بر اساس نیاز کاربر) مطابق با استاندارد ملی GB9119 (قابل سفارشی سازی بر اساس نیاز کاربر) |
|||
| مواد حلقه زمین | فولاد ضد زنگ، فولاد ضد زنگ حاوی مولیبدن | |||
| DN15-DN450 | فولاد ضد زنگ lCr18Ni9Ti (فولاد زنگ نزن آستنیتی معمولی SUS321) | |||
| مصالح ساختمانی | فولاد کربن استاندارد، فولاد ضد زنگ نیاز به سفارشی سازی دارد | |||
| درجه حفاظت | نوع جداگانه IP68، IP65 | |||
| نوع یکپارچه IP65 | ||||
NYLL-CH الکترومغناطیسی حرارتیrکارایی مولفه های
| منبع تغذیه | سنسور دمای 220VAC/24VDC Pt1000 |
| حالت ارتباط | RS-485 دقت اندازه گیری دما ±Q1°C |
| پروتکل ارتباطی | Modbus- RTUBACnet دمای متوسط 2-180 درجه سانتی گراد |
| حداکثر فاصله ارتباطی | 400 متر محدوده اختلاف دما 2K-80K |
| درجه دقت | درجه 2 ذخیره سازی داده ها داده های تاریخی برای 18 ماه |
| محل نصب | لوله ورودی، لوله برگشت اختیاری است دمای محیط -10-60 درجه سانتیگراد |
NYLL-CH الکترومغناطیسی حرارتیr اصل کار
آب گرم (آب سرد) تامین شده توسط یک منبع حرارتی در یک سیستم تبادل حرارتی (رادیاتور، سیستم مبدل حرارتی یا مجتمع متشکل از آنها) در دمای بالاتر (پایین تر) جریان می یابد و در دمای پایین تر (بالاتر) به بیرون جریان می یابد. در طی این فرآیند، گرما از طریق تبادل حرارتی آزاد یا جذب کاربر می شود (توجه: این فرآیند شامل فرآیند تبادل انرژی سیستم گرمایشی و سیستم خنک کننده می باشد).
هنگامی که آب از طریق سیستم تبادل حرارت جریان می یابد، مقدار گرمای آزاد شده یا جذب شده توسط سیستم محاسبه و توسط ماشین حساب نمایش داده می شود، با توجه به دبی gτi1ven توسط ارسال کننده جریان و دمای backwτ0 داده شده توسط سنسور دمای pτ0aired. و زمانی که جریان آب بگذرد
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q: مقدار گرمای آزاد شده یا جذب شده توسط سیستم، Jor kWh.Qm: جرم آب جریان یافته از گرما سنج، کیلوگرم در ساعت.
Qv؛ جریان حجمی آب جریان یافته از گرما سنج، m3/h.P: چگالی آب جریان یافته از گرما سنج، کیلوگرم در میلی ثانیه؛
△h: اختلاف آنتالپی آب در دمای ورودی و خروجی سیستم تبادل حرارت، J/kg.
T: زمان، ساعت؛
NYLL-CH الکترومغناطیسی حرارتیr ویژگی های طراحی
◎اندازه گیری سرما و گرما: مبدل وظیفه اندازه گیری مستقیم سرما و گرما را دارد و مجهز به 2 استاندارد Pt1000 است.برای سهولت در نصب و کاهش هزینه خرید و نصب نیازی به تجهیز توتالایزر جریان سرما و گرما نیست.
قابلیت اطمینان بالا: پس از آزمایشات دقیق مانند EMC، ایمنی، دمای بالا و پایین که بالاتر از استانداردهای ملی GB/T17616، GB/2423، GB/T16499 است.
◎پاسخ سریع: استفاده از 32BitMCU، 24BitADC و الگوریتم فیلترینگ بهینه، پاسخ سریع، داده های اندازه گیری دقیق و پایدار، مناسب برای اندازه گیری و کنترل زمانی که تجهیزات مطابقت دارند.
◎الکترود زمین: فناوری ثبت شده NONCON، که تعادل اندازه گیری را در بخش اندازه گیری تشکیل می دهد و خطای اندازه گیری ناشی از اتصال زمین ضعیف را حذف می کند تا از دقت اندازه گیری طولانی مدت اطمینان حاصل شود.برای کاهش هزینه مواد و نصب، نیازی به تجهیز به حلقه اتصال به زمین نیست.
◎فناوری IP68 جداگانه: از فناوری طراحی IP68 با جزئیات ویژه استفاده کنید، از درزگیر IP68 وارداتی ویژه، کابل IP68 ویژه و طراحی مهر و موم IP68 متعدد برای جلوگیری از متراکم شدن سنسور IP68 جداگانه استفاده کنید.
◎نسبت سیگنال به نویز بالا: سنسور از فناوری نسبت سیگنال به نویز بالا استفاده می کند.مبدل از قطعات کم نویز و با دقت بالا و فناوری طراحی برای تسهیل اندازه گیری حداقل جریان استفاده می کند.
◎طراحی کم مصرف؛طراحی مدار تحریک بهینه، مصرف برق در مقایسه با فلومترهای الکترومغناطیسی معمولی بیش از 3 برابر کاهش می یابد و می تواند در تعداد زیادی از کاربردها صرفه جویی در مصرف انرژی داشته باشد.
◎صفحه نمایش چینی: از صفحه نمایش ال سی دی چینی برای درک و عملکرد آسان استفاده کنید
◎فناوری منبع تغذیه بهینه: از طراحی منبع تغذیه بهینه، فناوری بالغ و قابل اعتماد، راندمان تبدیل بالا و استفاده طولانی مدت قابل اعتماد استفاده کنید.
◎سیم کشی سریع: از بهترین بلوک ترمینال بین المللی استفاده کنید که سریع، راحت و قابل اعتماد است تا از اندازه گیری طولانی مدت پایدار و قابل اطمینان اطمینان حاصل شود.
◎سیگنال خروجی: مجهز به استاندارد RS-485، (4-20) میلی آمپر، فرکانس / پالس، پاسخ خروجی سریع، و پورت با اقدامات حفاظتی مانند حفاظت در برابر صاعقه ارائه می شود.
