جزئیات محصول:
|
| قطر اسمی: | DN6mm-DN3000mm | جهت جریان: | مثبت و منفی |
|---|---|---|---|
| درجه دقت: | نوع لوله: 0.5 درجه 1.0 درجه; پلاگین: درجه 1.5، درجه 2.0 | خروجی ارتباط: | پروتکل ارتباطی MODBUS Rs485، رابط ارتباطی HART |
| خروجی سیگنال: | 4-20 میلی آمپر، | دمای عملیاتی: | -20~90℃ -30~180℃ |
| رطوبت محیط: | 5٪ تا 95٪ | درجه حفاظت: | IP65، می توان آن را تا IP67 سفارشی کرد |
| برجسته: | جریان سنج الکترومغناطیسی لوله ای,فلومتر الکترومغناطیسی با قابلیت اطمینان بالا,فاضلاب سنج مغناطیسی RS485 |
||

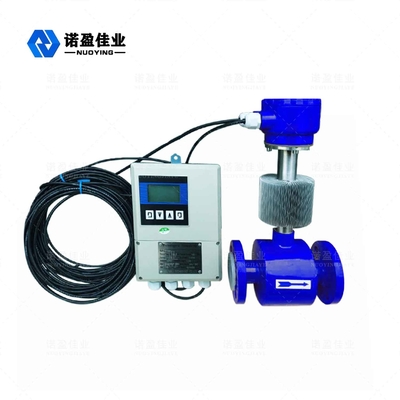

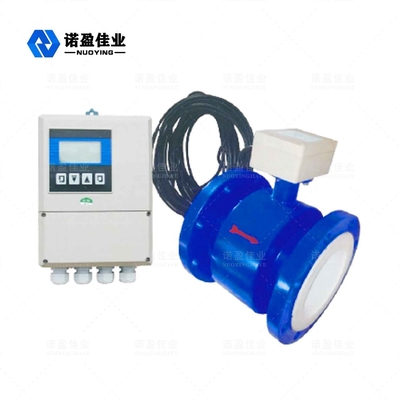

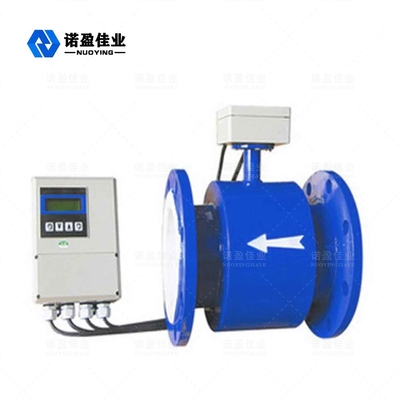

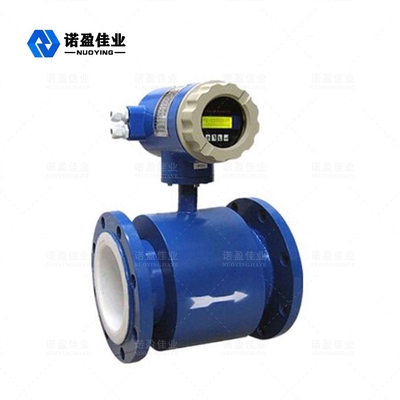

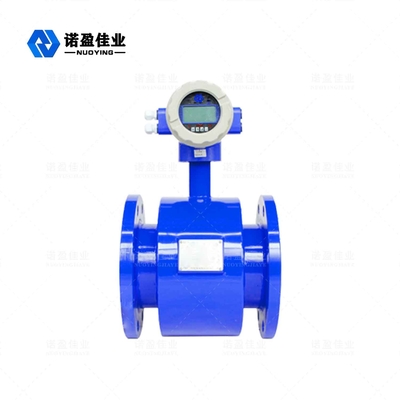

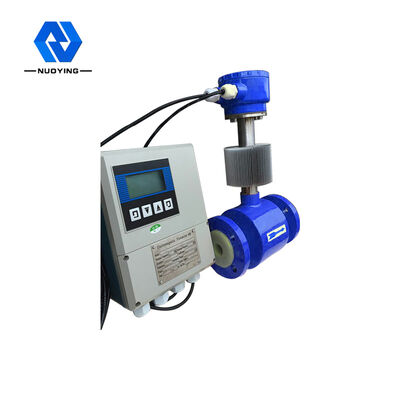

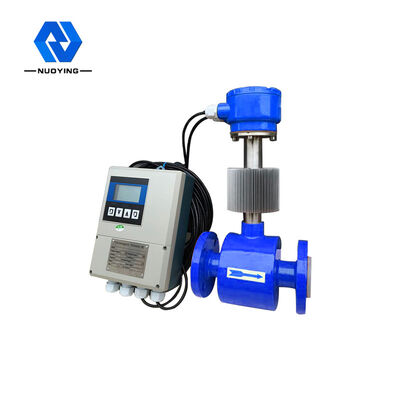

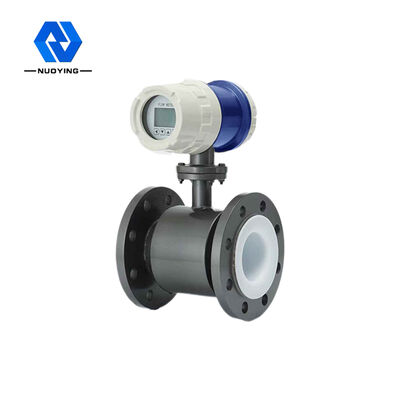

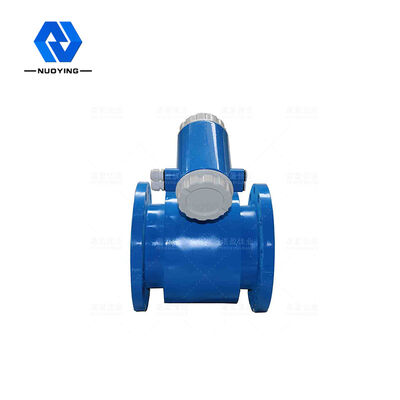

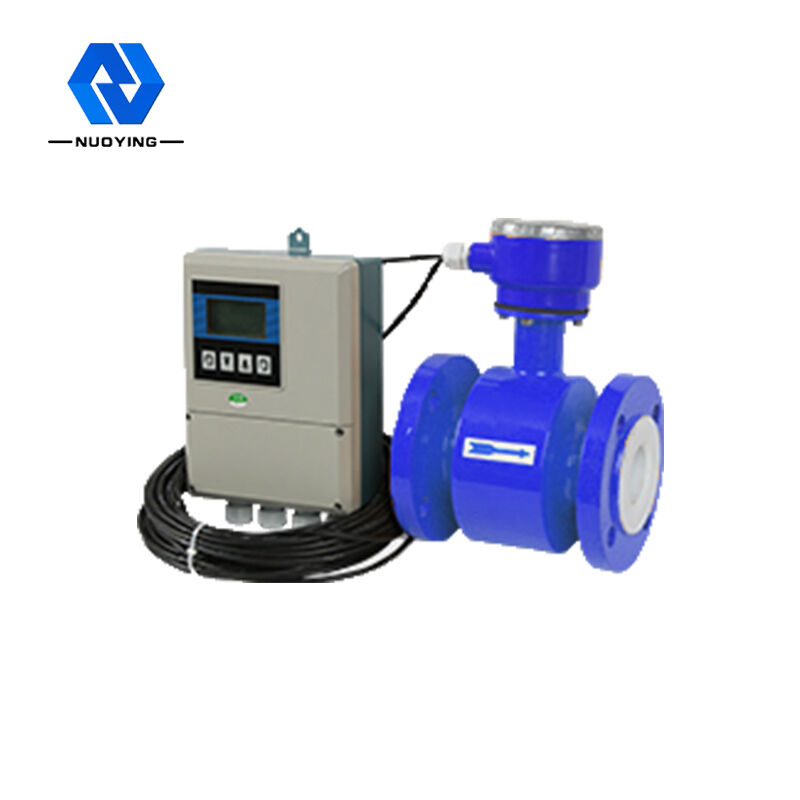

فلومتر الکترومغناطیسی لوله ای NYLD
نیویورکفلومتر الکترومغناطیسی لوله ای یک فلومتر با دقت بالا و قابلیت اطمینان بالا است که برای اندازه گیری جریان حجمی مایع رسانا و دوغاب در خطوط لوله بسته استفاده می شود و به طور گسترده در فولاد، برق، نفت، صنایع شیمیایی، زغال سنگ، متالورژی، مواد معدنی استفاده می شود. منابع، کاغذسازی، تامین آب و زهکشی، غذا، دارو و سایر صنایع.
فلومتر الکترومغناطیسی لوله ای NYLD فنی مولفه های
| منبع تغذیه | AC220V 50Hz /DC24V/3.6V |
| اتلاف قدرت | <15W (پشتیبانی از مصرف برق با سنسور) |
| دکمه را نشان دهید | در صفحه نمایش چینی و انگلیسی، نرخ جریان لحظه ای، نرخ جریان تجمعی و نمایشگر هشدار (آژیر مدار باز تحریک، هشدار کنترل ترافیک هوایی و هشدار بیش از حد جریان) قابل نمایش است. لمس نور چهار فیلم سوئیچ برای تنظیم داده ها |
| ثبت نام | مبلغ کل رو به جلو، مقدار کل معکوس |
| سیگنال خروجی | دو طرفه دو جاده، ایزوله کامل 0 ~ 10 میلی آمپر / 4 ~ 20 میلی آمپر |
| مقاومت بار: 0~10mA时,0~l.5KQ؛ 4 ~ 20 میلی آمپر، 0 ~ 750. | |
|
خروجی های جریان رو به جلو و معکوس، سقف فرکانس خروجی را می توان در 15000 Hz تنظیم کرد. کلکتور ترانزیستوری با خروجی فرکانس جداسازی فوتوالکتریک دارای خروجی دو طرفه مدار باز است. منبع تغذیه خارجی نباید بیشتر از 35 ولت باشد و هنگام هدایت جمع آوری شود. حداکثر جریان 50 میلی آمپر است. |
|
| دو خروجی آلارم مدار باز کلکتور ترانزیستور با عایق فوتوالکتریک. منبع تغذیه خارجی بیشتر از 35 ولت نیست و حداکثر جریان کلکتور هنگام روشن شدن خروجی آلارم 250 میلی آمپر است. وضعیت هشدار: کنترل ترافیک هوایی سیال، قطع تحریک خط، جریان بیش از حد. | |
| پشتیبانی از دقت | ± 0.5٪ از مقدار نشان داده شده، ± 0.3٪ یا ± 0.2٪ از مقدار نشان داده شده اختیاری |
| ثابت زمان میرایی | متغیرهای پیوسته از 0 تا 100 متغیر هستند |
| حالت ارتباط | رابط ارتباطی سریال اختیاری RS232C یا RS485، پروتکل ارتباطی HART، با سابقه حفاظت در برابر صاعقه (10 سال) |
| از دست دادن حفاظت قدرت | طراحی داخلی ابزار فاقد ساعت افت قدرت است و می تواند 16 افت پاور را ذخیره کند |
| درجه حفاظت | IP 65، می توان آن را تا IP67 سفارشی کرد |
| درجه ضد انفجار | Exia II CT5/Exd II CT5 (قابل انتخاب) |
فلومتر الکترومغناطیسی لوله ای NYLD عملیاتی اصل
اصل اندازه گیری بر اساس قانون القای الکترومغناطیسی فارادی است. یعنی وقتی مایع رسانا در میدان مغناطیسی حرکت می کند، پتانسیل دینامیکی الکتریکی القایی در رسانا رخ می دهد.E است: E=KBVD
K: ثابت ابزار
ب: قدرت القای مغناطیسی
V: دبی متوسط در قسمت لوله
د: قطر داخلی لوله
برای اندازه‌گیری جریان، سیال از طریق میدان مغناطیسی عمود بر جهت جریان جریان می‌یابد. جریان یک مایع رسانا یک سیگنال ولتاژ متناسب با نرخ جریان متوسط (یعنی نرخ جریان حجمی) القا می‌کند. سیگنال ولتاژ القایی توسط دو تشخیص داده می‌شود. الکترودها در تماس مستقیم با مایع هستند و توسط کابل به تقویت کننده منتقل می شوند و سپس به سیگنال خروجی جریان یکنواخت تبدیل می شوند.
فلومتر الکترومغناطیسی لوله ای NYLD ویژگی های طراحی
◎دقت اندازه گیری تحت تأثیر تغییرات چگالی سیال، ویسکوزیته، دما، فشار و هدایت الکتریکی قرار نمی گیرد.
◎ لوله اندازه گیری بدون قطعات جریان انسداد، بدون افت فشار، الزامات بخش مستقیم.
◎ مبدل از یک صفحه نمایش با نور پس زمینه LCD استفاده می کند که خواندن در نور مستقیم خورشید یا در اتاق های تاریک را آسان می کند.
◎با پارامترهای تنظیم شده توسط دکمه لمسی مادون قرمز، صفحه پوشش مبدل را نیز می توان با خیال راحت بدون باز شدن در یک محیط خشن تنظیم کرد.
◎جریان سنج یک سیستم اندازه گیری دو طرفه با سه انتگرال است: جلو، معکوس و اختلاف کل.جریان مثبت و معکوس
◎و دارای خروجی های مختلفی است: جریان، پالس، ارتباطات دیجیتال، HART.
◎ مبدل دارای عملکردهای خروجی هشدار خود تشخیصی، خروجی زنگ تشخیص بدون بار، خروجی هشدار جریان بالا و پایین، کنترل دسته ای و غیره است.
◎ نه تنها برای تشخیص فرآیند عمومی، بلکه برای اندازه گیری خمیر معدنی، خمیر و مایع خمیری نیز قابل استفاده است.
◎ فلومتر الکترومغناطیسی ولتاژ بالا از فناوری پوشش شبکه PFA، مقاومت در برابر فشار بالا، مقاومت در برابر فشار منفی، به ویژه در صنایع پتروشیمی، معدنی و سایر صنایع استفاده می کند.
◎ ابزارهای ضد انفجار را می توان در مکان های ضد انفجار مربوطه استفاده کرد.
فلومتر الکترومغناطیسی لوله ای NYLDامکانات و دامنه کاربرد
مبدل هوشمند نمایشگر چینی و انگلیسی نوع NYLD از یک ریزپردازنده جاسازی شده 16 بیتی استفاده می کند. پردازش دیجیتال کامل، با عملکرد اندازه گیری جریان دو طرفه، جریان لحظه ای و محاسبه محصول مثبت و معکوس تجمعی و تفاوت، برای اندازه گیری جریان حجمی رسانه های رسانا مانند آب تمیز، فاضلاب، اسید، قلیایی، محلول نمک یا مایع دو فازی جامد مایع.
فلومتر الکترومغناطیسی لوله ای NYLD انتخاب
