جزئیات محصول:
|
| محدوده سرعت جریان: | 0.1 تا 10 متر بر ثانیه | جهت جریان: | مثبت و منفی |
|---|---|---|---|
| درجه دقت: | نوع لوله: درجه 0.5، درجه 1.0; پلاگین: درجه 1.5، درجه 2.0 | خروجی ارتباط: | پروتکل ارتباطی MODBUS Rs485، رابط ارتباطی HART |
| خروجی سیگنال: | 4-20 میلی آمپر، | دمای عملیاتی: | -20~90℃،-30~180℃ |
| رطوبت محیط: | 5٪ تا 95٪ | درجه حفاظت: | IP65، می توان آن را تا IP68 سفارشی کرد |
| برجسته: | جریان سنج الکترومغناطیسی هوشمند IP68,فلومتر الکترومغناطیسی 10m/S,10m/s جریان سنج الکترومغناطیسی هوشمند |
||

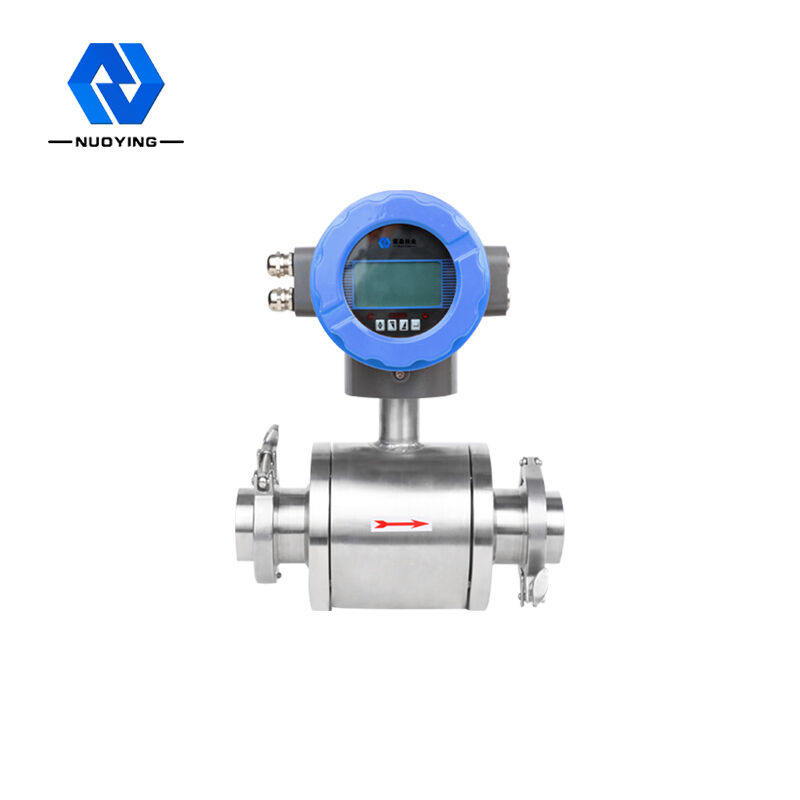

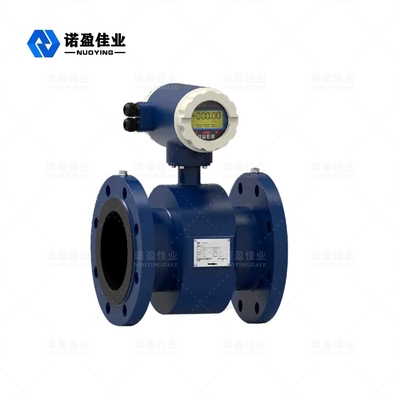

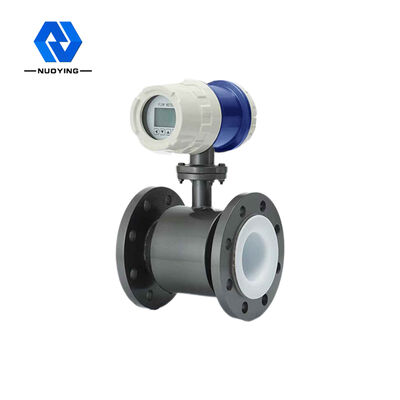

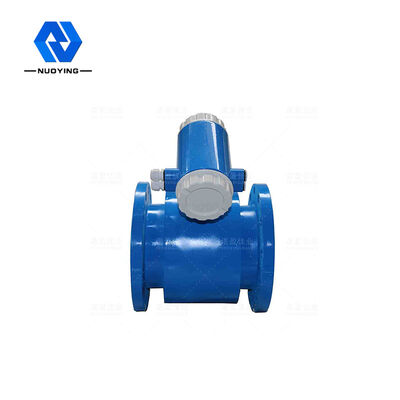

فلومتر الکترومغناطیسی نوع هوشمند NYLD، محدوده سرعت جریان: 0.1 تا 10 متر / ثانیه، 4-20 میلی آمپر،، IP68
فلومتر الکترومغناطیسی هوشمند NYLD
فلومتر الکترومغناطیسی نوع هوشمند NYLD از یک سنسور و یک مبدل تشکیل شده است.این بر اساس قانون القای الکترومغناطیسی فارادی است که برای اندازه گیری جریان حجمی مایع رسانا با رسانایی بیشتر از 5μs/cm استفاده می شود.این یک متر القایی برای اندازه گیری جریان حجمی محیط رسانا است.علاوه بر اندازه گیری جریان حجمیاز مایع رسانای عمومی، همچنین می‌توان از آن برای اندازه‌گیری جریان حجمی مایعات خورنده قوی مانند اسید قوی و قلیایی و مایع یکنواخت سوسپانسیون دو فاز مایع جامد مانند دوغاب، خمیر کاغذ و خمیر کاغذ استفاده کرد.به طور گسترده ای برای اندازه گیری جریان نفت، مواد شیمیایی، متالورژی، نساجی، کاغذسازی، حفاظت از محیط زیست، مواد غذایی و سایر بخش های صنعتی و مدیریت شهری، ساخت و ساز حفاظت از آب، رودخانه ها و سایر زمینه ها استفاده می شود.
فلومتر الکترومغناطیسی هوشمند NYLD فنی مولفه های
الکترومغناطیسی حسگرها مشخصات عمومی
|
اسمی استاندارد قطر (میلی متر) (مشخصات خاص را می توان سفارشی کرد) |
JB/T 9248-2015 پوشش PTFE نوع لوله: DN10~DN600;جوهر پوشش لاستیکی نوع لوله: DN40~DN2200 نوع پلاگین: DN150~DN3000 |
| جهت جریان | مثبت و منفی |
| نسبت برد | 20:1 |
| خطای تکرارپذیری | ± 0.1٪ از مقدار اندازه گیری شده |
| درجه دقت |
نوع لوله: درجه 0.5، درجه 1.0; پلاگین: درجه 1.5، درجه 2.0 |
| دمای متوسط اندازه گیری شده |
روکش لاستیکی معمولی: -20 ~ 60 درجه سانتیگراد پوشش لاستیکی با دمای بالا: -20 ~ 90 درجه سانتیگراد آستر PTFE: -30 ~ 100 درجه سانتیگراد آستر تترا فلوئورو با دمای بالا: -20 ~ + 180 درجه سانتیگراد |
|
فشار عملیاتی نامی (فشار بالا را می توان سفارشی کرد)
|
DN10-DN150: ≤1.6MPa DN200-DN350: ≤1.0MPa DN400-DN1000: ≤0.6MPa DN450-DN2200: ≤0.25MPa |
| محدوده سرعت جریان | 0.1 تا 10 متر بر ثانیه |
| محدوده رسانایی | رسانایی سیال اندازه گیری شده ≥5μs/cm است |
| خروجی سیگنال | 4-20 میلی آمپر (مقاومت بار 0~750 ساعت)، پالس/فرکانس، سطح کنترل |
| خروجی ارتباط |
پروتکل ارتباطی MODBUS Rs485، رابط ارتباطی HART
|
| منبع تغذیه | 220VAC یا 24VDC |
|
مستقیم مورد نیاز است طول لوله |
بالادست ≥5DN پایین دست ≥2DN |
| حالت اتصال | فلومتر و لوله از اتصال فلنج استفاده می کنند و فلنج مطابق با استاندارد ملی است: GB/T9115.1-200 |
| درجه ضد انفجار | ExdllСT6 |
| درجه حفاظت | IP65، می توان آن را تا IP68 سفارشی کرد |
| دمای محیط | 60-25 ℃ |
| رطوبت محیط | 5٪ - 95٪ |
| کل مصرف برق | کمتر از 20 وات |
فلومتر الکترومغناطیسی هوشمند NYLD عملیاتی اصل
بر اساس اصل القای الکترومغناطیسی فارادی، یک جفت الکترود آشکارساز بر روی دیواره لوله عمود بر محور لوله اندازه‌گیری و خط مغناطیسی نیرو نصب می‌شود. وقتی مایع رسانا در امتداد محور لوله اندازه‌گیری حرکت می‌کند، مایع رسانا قطع می‌شود. خط مغناطیسی نیرو برای تولید یک پتانسیل القایی. پتانسیل القایی توسط دو الکترود تشخیص تشخیص داده می شود و مقدار آن متناسب با سرعت جریان است.
E=KBVD که در آن: پتانسیل القایی E.
K-فاکتور مربوط به توزیع میدان مغناطیسی و طول محوری.
B-شدت القای مغناطیسی؛
متوسط دبی مایع V-رسانا؛
فاصله الکترود D;(قطر داخلی لوله را اندازه گیری کنید)
سنسور پتانسیل القایی را به آسانی سیگنال جریان را به مبدل منتقل می کند. پس از یک سری پردازش دیجیتال مانند تقویت و فیلتر تبدیل، نرخ جریان لحظه ای و دبی انباشته شده توسط کریستال مایع ماتریس نقطه با نور پس زمینه نمایش داده می شود. خروجی -20 میلی آمپر، خروجی آلارم و خروجی فرکانس و دارای رابط ارتباطی RS-485 و پشتیبانی از HARTand MODBUS
پروتکل ها
فلومتر الکترومغناطیسی هوشمند NYLD ویژگی های طراحی
■پردازش دیجیتال کامل، توانایی ضد تداخل قوی، اندازه گیری قابل اعتماد، دقت بالا، محدوده اندازه گیری جریان می تواند به 150:1 برسد.
■ منبع تغذیه سوئیچینگ EMI بسیار کم، محدوده ولتاژ بزرگ منبع تغذیه مناسب، عملکرد خوب ضد EMI.
■استفاده از ریزپردازنده 16 بیتی، با سرعت عملیات سریع، دقت بالا، و تحریک موج مستطیلی با فرکانس پایین قابل برنامه ریزی، بهبود پایداری اندازه گیری جریان و مصرف انرژی کم.
■ استفاده از قطعات SMD و فن آوری نصب سطح (SMT)، قابلیت اطمینان مدار بالا.
■ بدون قطعات متحرک در لوله، بدون قطعات مسدود کننده جریان، و تقریباً هیچ افت فشار اضافی در اندازه گیری وجود ندارد.
■ می تواند محدوده را به صورت آنلاین در سایت با توجه به نیازهای واقعی کاربران تغییر دهد.
■نتایج اندازه گیری مستقل از پارامترهای فیزیکی مانند توزیع سرعت جریان، فشار سیال، دما، چگالی، ویسکوزیته است.
■ صفحه نمایش LCD با نور پس زمینه با کیفیت بالا، عملکرد منوی کامل چینی، آسان برای استفاده، آسان برای کار، آسان برای یادگیری و درک.
■ دارای خروجی سیگنال ارتباطی دیجیتال مانند RS485، RS232، Hartand Modbus (اختیاری).
■ با عملکرد خودآزمایی و خود تشخیصی.
■ با عملکرد ضبط کل ساعتی، ثبت مقدار کل جریان در ساعت، مناسب برای اندازه گیری اشتراک زمانی (اختیاری).
■سه ادغام کننده وجود دارد که می تواند مقدار انباشت رو به جلو، مقدار انباشت معکوس و مقدار محاسبه تفاوت را به ترتیب نمایش دهد. یک ساعت خاموشی داخلی وجود دارد که می تواند 16 بار خاموشی را ثبت کند.(اختیاری)؛
■ با اپراتور دستی مادون قرمز، نرخ ارتباطی 115KHZ، می تواند تمام عملکردهای مبدل را از راه دور بدون تماس (اختیاری) اجرا کند.
فلومتر الکترومغناطیسی هوشمند NYLDترکیب بندی و ساختار
فلومتر الکترومغناطیسی از اجزای زیر تشکیل شده است:
فلومتر الکترومغناطیسی عمدتاً از یک سنسور و یک مبدل تشکیل شده است.سنسور شامل فلنج، آستر، الکترود، لوله اندازه گیری، سیم پیچ تحریک، محفظه حسگر و غیره است.مبدل شامل
1. مبدل: یک جریان تحریک پایدار برای سنسور فراهم می کند، در عین حال، نیروی الکتروموتور ناشی از سنسور را به یک سیگنال الکتریکی استاندارد تبدیل می کند و جریان و پارامترهای بلادرنگ را برای نمایش، کنترل و تنظیم جریان نمایش می دهد. .
2. آستر: یک لایه کامل از مواد مقاوم در برابر خوردگی عایق الکتریکی در داخل لوله اندازه گیری و روی سطح آب بندی فلنج.
3. الکترود: یک جفت الکترود نصب شده بر روی دیواره لوله اندازه گیری برای تشخیص سیگنال جریان، و 1-2 الکترود زمینی دیگر که برای زمین و ضد تداخل اندازه گیری سیگنال جریان نصب شده است.
طبقه بندی ابزار جریان سنج الکترومغناطیسی هوشمند NYLD
1. با توجه به ساختار ابزار، فلومتر گردابی را می توان به سه دسته تقسیم کرد:
① بدون قطعات مقاومت در لوله اندازه گیری، بدون افت فشار.
② با ساختار ساده، لوله اندازه گیری جریان الکترومغناطیسی می تواند از پوشش های مختلف با توجه به
صلاحیت های مختلف، و قابلیت اطمینان بالا است.

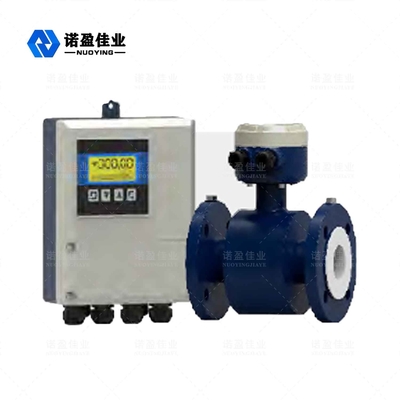

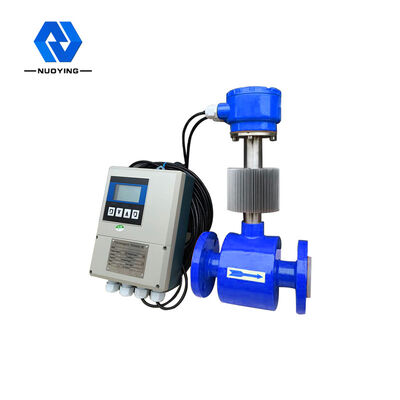

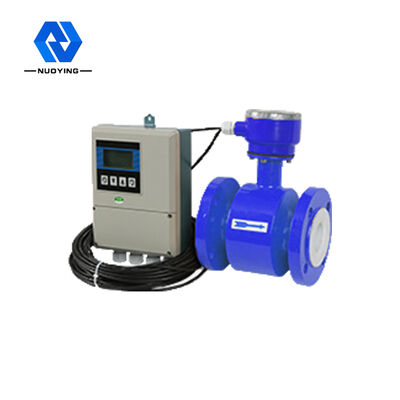

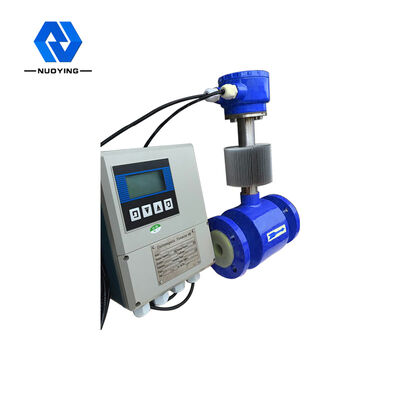

■ فلومتر الکترومغناطیسی نوع جداگانه
مبدل و بدنه اصلی به طور جداگانه نصب می شوند که برای نصب متمرکز و خواندن داده ها راحت است.

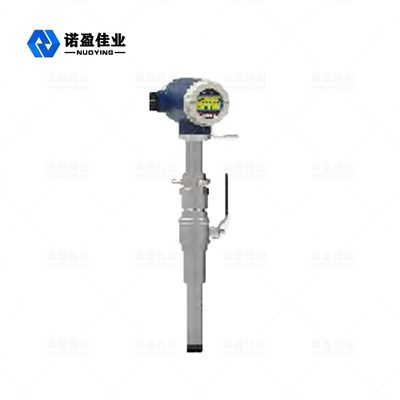

■ پلاگین نوع الکترومغناطیسی فلومتر
این به طور گسترده ای برای اندازه گیری جریان مایع رسانای کالیبر بزرگ در صنایع مختلف کاربرد دارد.
① محدوده قطر اسمی گسترده، مناسب برای تمام لوله های کالیبر بین DN150 ~ DN3000.
② سنسور از حالت تحریک جدید، مصرف انرژی کم، نقطه صفر پایدار و دقت بالا استفاده می کند.محدوده جریان می تواند به 1500:1 برسد
فلومتر الکترومغناطیسی هوشمند NYLD انتخاب
| مدل | شرح | ||||||
| NYLD- □ □ | -□ | □ | □ □ | □ | □ | -□ | فلومتر الکترومغناطیسی از نوع تمام لوله |
| نیویورک - | فلومتر الکترومغناطیسی از نوع پلاگین | ||||||
| مسیر | 10-2200 میلی متر | ||||||
| ترکیبی |
اس L |
نوع یکپارچه نوع جدا |
|||||
|
مواد الکترود |
م تی دی اچ پ ن |
فولاد ضد زنگ Ti (تیتانیوم) تا (تانتالوم) هاستلوی پلاتین پلاتین نیکل نیکل |
|||||
| حالت خروجی |
0 1 2 |
بدون خروجی 4-20mA/1-5KHz 4-20 میلی آمپر |
|||||
| مواد پوشش |
ایکس اف پ جی |
لاستیک PTFE پلی اتیلن لاستیک پلی اورتان |
|||||
| نمایش محلی |
0 1 |
بدون نمایش محلی نمایش محلی |
|||||
| حالت ارتباط |
0 1 2 3 |
بدون ارتباط ارتباط Rs485 (پروتکل MODBUS) ارتباط HART ارتباط بی سیم GPRS |
|||||
| حلقه زمین |
0 1 2 |
بدون حلقه اتصال به زمین دارای حلقه اتصال به زمین الکترود زمین |
|||||
| جریان حد بالایی | (ن) | دبی حد بالایی (محدوده) m3/h |
