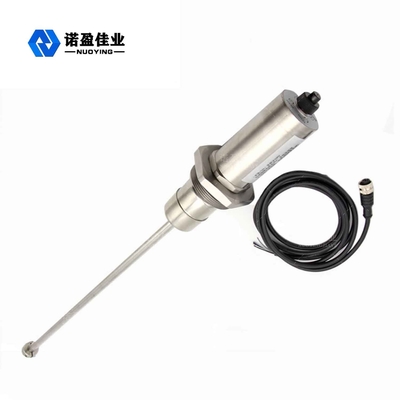

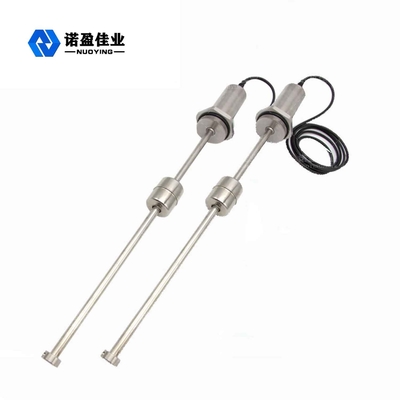

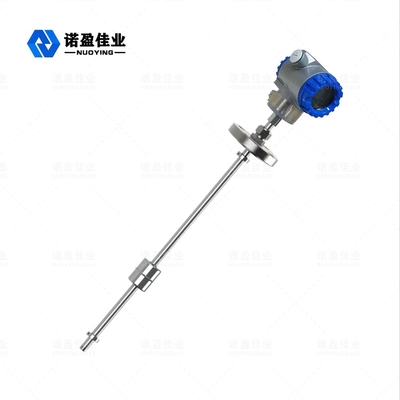

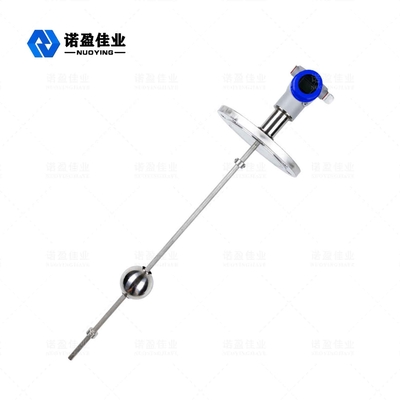

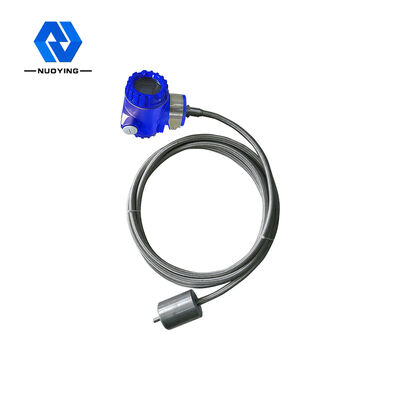

فروش داغ سنسور سطح آب مایع NYCZ500 فرستنده سطح مغناطیسی
نوئینگNYCZ500-1اندازه گیری سطح مایع مغناطیسیمرور کلی
پارامترهای محصول
کاربرد معمولی
اندازه گیری سطح مایع
مواد آنتن
304، 316L ((اختیاری)
محدوده اندازه گیری
0-50-5000mm ((نوع کابل: 25m)
منبع برق
24VDC ((دو خط، چهار خط)
دمای متوسط
-40 تا +200 درجه سانتیگراد
فشار فرآیند
-0.1 ~ 2.0MPa
اتصال فرآیند
رشته، فلنج، براکت (اختیاری)
خروجی سیگنال
4...20mA/HART/RS485/Modbus...
توضیحات محصولات
NYCZ500 اصول کار سنج سطح مایع مغناطیسی
اصل کار سطح سنج مغناطیسی در شکل نشان داده شده است. این محصول عمدتا از یک میله اندازه گیری تشکیل شده است.یک محفظه الکترونیکی و یک توپ شناور بدون تماس بر روی چوب اندازه گیریچوب اندازه گیری با سیم مغناطیسی مجهز است (سیم موج) ، و چوب از لوله فولاد ضد زنگ غیر مغناطیسی ساخته شده است که سیم موج را بسیار خوب محافظت می کند.هنگامی که سطح سنج مغناطیسی کار می کند، ژنراتور پالس در جعبه الکترونیک پالس شروع را ارسال می کند. پالس شروع در سیم هدایت موج منتقل می شود، یک میدان مغناطیسی چرخش ایجاد می کند که به سمت سیم هدایت موج حرکت می کند. این موج مکانیکی در دو جهت گسترش می یابد،موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دامپر جذب می شود.,موج مکانیکی که به سمت سطل الکترونیکی حرکت می کند، توسط مکانیسم جذب انرژی نصب شده در سطل الکترونیکی حس می شود و به یک پالس جریان معادل تبدیل می شود.، و مکانیسم جمع آوری انرژی سپس تفاوت زمان بین دو پالس را برای اندازه گیری دقیق ارتفاع سطح مایع اندازه گیری می کند.
NYCZ500 ویژگی طراحی سنج سطح مایع مغناطیسی
1کاربرد گسترده تر، انواع اشکال سنجش، انواع اشکال اتصال فرآیند، انواع مواد تولید، می تواند طراحی سفارشی شود؛ 2قابلیت اطمینان: از آنجا که سطح سنج مغناطیسی مستحکم اصول موج را اتخاذ می کند، هیچ قسمت مکانیکی متحرک وجود ندارد، بنابراین هیچ اصطکاک و هیچ لباس وجود ندارد.کل کنورتر در یک لوله فولاد ضد زنگ بسته شده است، و واسطه اندازه گیری بدون تماس، کار قابل اعتماد سنسور، عمر طولانی. 3دقت بالا: از آنجایی که سطح سنج مغناطیسی با نبض موج هدایت کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان نبض شروع و نبض پایان تعیین می شود.بنابراین دقت اندازه گیری بالا است و وضوح بهتر از 0 است.01٪ FS که به سختی می توان با سنسورهای دیگر به دقت آن رسید. 4ایمنی خوب: مقناطیسی سطح سنج دارای عملکرد ضد انفجار بالا، از نظر ذاتی امن، ایمن برای استفاده، به ویژه مناسب برای اندازه گیری مواد شیمیایی و مایعات قابل احتراق است.در هنگام اندازه گیری نیازی به باز کردن کاور مخزن نیست، اجتناب از عدم اطمینان از اندازه گیری دستی. 5- اندازه گیری سطح مغناطیسی آسان برای نصب و نگهداری است: اندازه گیری سطح مغناطیسی به طور کلی از طریق حفره موجود در بالای مخزن نصب می شود،به ویژه برای نصب مخازن زیرزمینی و مخازن در حال استفاده مناسب است، و نمی تواند بر تولید عادی در طول فرآیند نصب تاثیر بگذارد.
NYCZ500 میدان کاربرد مقناطیسی سطح مایع
1اندازه گیری و کنترل سطح میدان صنعتی 2اندازه گیری و کنترل سطح مخزن 3کنترل سطح مایع در فرآیند شیمیایی 4کنترل سطح مایع مخزن دارویی 5کنترل مخازن مواد غذایی و نوشیدنی 6نظارت بر سطح آب سد 7آب آشامیدنی و تصفیه فاضلاب 8اندازه گیری و کنترل رابط نفت-آب 9سیستم مدیریت اندازه گیری پمپ بنزین 10اندازه گیری و کنترل سطح مایعات دیگر
