جزئیات محصول:
|
| محدوده اندازه گیری: | 0 ~ 6 متر، 0 ~ 25 متر | منبع تغذیه: | 24VDC |
|---|---|---|---|
| مواد: | PTFE (اختیاری) | اتصال فرآیند: | فلنج (اختیاری) |
| نمایش دادن: | ال سی دی | دمای عملیاتی: | -40 تا 80 درجه سانتیگراد |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | 1 مگاپاسکال |
| برجسته: | سطح سنج مغناطیسی 24VDC,گیج سطح انسداد مغناطیسی 1Mpa,فرستنده سطح رابط 1Mpa |
||

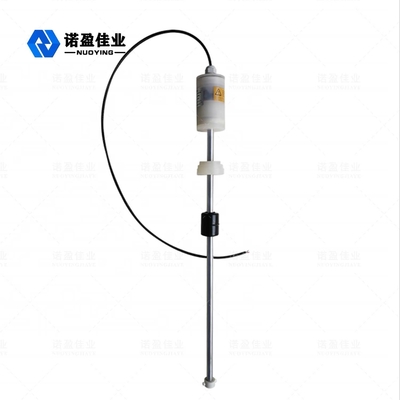

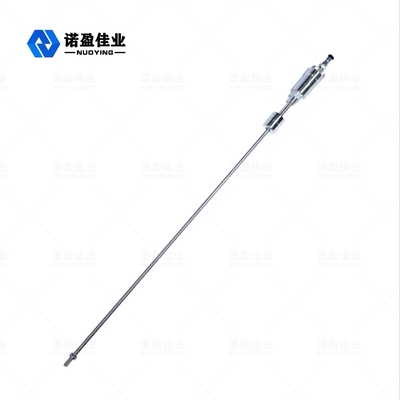

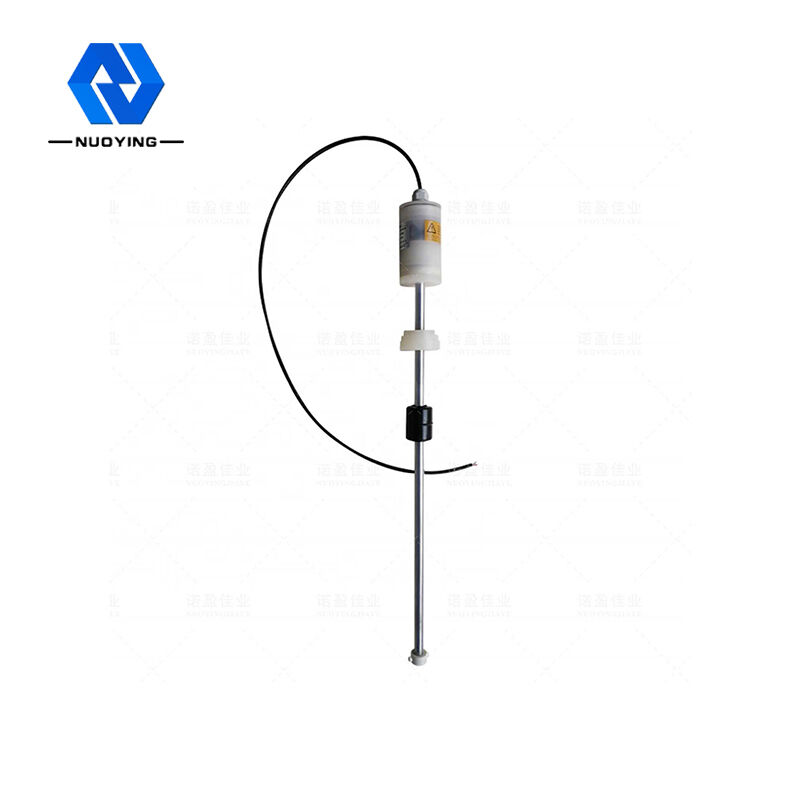

متر سطح مایع مغناطیسی
ابزار اندازه گیری سطح مایعات گیج Maglev گیج مغناطیسی فشارسنج سطح مایع ابزار واسط روغن و آب
مایع مغناطیسیمرحله مترعملیاتی اصل
هنگامی که سنسور سطح سنج مغناطیسی کار می کند، بخش مدار سنسور جریان پالسی را بر روی سیم موجبر تحریک می کند و جریان یک میدان مغناطیسی جریان پالسی در اطراف سیم موجبر ایجاد می کند که در امتداد سیم موجبر منتشر شود.میله سنسور سطح سنج مغناطیسی دارای یک شناور است که با تغییر سطح مایع می تواند در طول میله به سمت بالا و پایین حرکت کند.در داخل شناور مجموعه ای از حلقه های مغناطیسی دائمی وجود دارد.هنگامی که میدان مغناطیسی جریان پالسی با میدان مغناطیسی حلقه تولید شده توسط شناور برخورد می کند، میدان مغناطیسی اطراف شناور تغییر می کند به طوری که سیم موجبر ساخته شده از مواد مغناطیسی تنگ کننده یک پالس موج پیچشی در موقعیت شناور ایجاد می کند که در طول شناور به عقب منتقل می شود. سیم موجبر با سرعت ثابت و توسط مکانیسم تشخیص شناسایی می شود.با اندازه گیری اختلاف زمانی بین جریان پالس و موج پیچشی می توان موقعیت شناور را دقیقاً تعیین کرد، یعنی موقعیت سطح مایع.مزایای فنی سطح سنج مغناطیسی: گیج سطح مغناطیسی برای اندازه گیری سطح مایع تمیز با دقت بالا مناسب است و دقت می تواند به 1 میلی متر برسد.دقت آخرین محصول می تواند به 0.1 میلی متر برسد.همچنین می توان از سطح سنج مغناطیسی برای اندازه گیری مرز بین دو مایع مختلف استفاده کرد.طراحی ضد انفجار، مناسب برای موارد خطرناک، طراحی مدار الکترونیکی هوشمند می تواند حجم را محاسبه کند.تنها قسمت متحرک شناور است، بنابراین تعمیر و نگهداری بسیار کم است.
مایع مغناطیسیمرحلهمترپارامتر فنی
| برنامه های کاربردی | سطح مایع |
| محدوده اندازه گیری |
پروب: 0-50 ~ 6000 میلی متر |
| دقت | ± 0.5 میلی متر |
| منبع تغذیه | 24VDC ±10% |
| خروجی سیگنال | 4 ~ 20 میلی آمپر / هارت / RS485 |
| جریان کار | 4 ~ 20 میلی آمپر؛20.4 میلی آمپر |
| ویژگی های بار | وقتی خروجی جریان، حداکثر مقاومت بار 600 Q خروجی ولتاژ، حداکثر مقاومت بار 2 میلی آمپر |
| دمای فرآیند | -40 تا 80 درجه سانتیگراد، |
| دمای محیط | -40 تا 80 درجه سانتی گراد |
| اثر دما | ± 0.5 درجه سانتیگراد |
| فشار فرآیند | - 0.1 ~ 1.0MPa |
| وضوح | ±lmm |
| زمان پاسخ | 0.2 میلی ثانیه |
| مواد میله | 304 316L (اختیاری) |
| اتصال فرآیند | نخ، فلنج، نصب پشتیبانی (اختیاری) |
| نمایش سایت | LCD (اختیاری) |
| مصالح ساختمانی | فولاد ضد زنگ / آلومینیوم (اختیاری) |
| درجه حفاظت | IP67 |
| درجه ضد انفجار | Exia IICT6 (اختیاری) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
سطح سنج مغناطیسیآنتن با استفاده از مواد PTFE، PTFE (تفلون یا PTFE)، که معمولا به عنوان "پادشاه پلاستیک" شناخته می شود، از تترافلوئورواتیلن با پلیمریزاسیون ترکیبات پلیمری ساخته شده است، دارای پایداری شیمیایی عالی، مقاومت در برابر خوردگی بالا، آب بندی، روانکاری غیر چسبنده، الکتریکی است. عایق و استقامت ضد پیری خوب، PTFE دارای ویژگی های زیر است:
مایع مغناطیسی مرحله مترنرم افزار و نصب معمولی
