جزئیات محصول:
|
| محدوده اندازه گیری: | 0 ~ 6 متر، 0 ~ 25 متر | منبع تغذیه: | 24VDC |
|---|---|---|---|
| مواد: | PTFE (اختیاری) | اتصال فرآیند: | فلنج (اختیاری) |
| نمایش دادن: | ال سی دی | دمای عملیاتی: | -40~130℃،-40~250℃ |
| خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | 2 مگاپاسکال |
| برجسته: | سطح سنج ضد خوردگی مغناطیسی,ترانسمیتر سطح شناور HART,سنسور سطح شناور مغناطیسی HART |
||

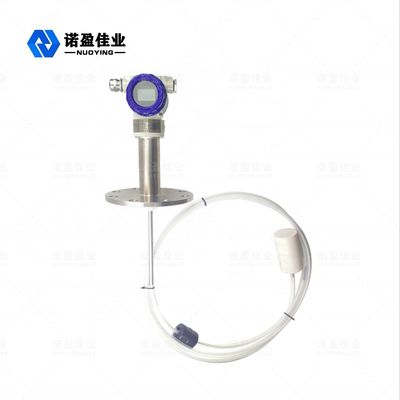

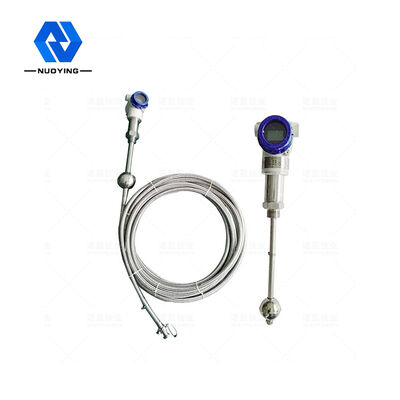

متر سطح مایع مغناطیسی
مایع مغناطیسیمرحله مترعملیاتی اصل
سنسور سطح مایع مغناطیسی (که از این پس به عنوان سنسور، از جمله نوع معمول و نوع ضد شعله نامیده می شود) برای اندازه گیری مداوم سطح مایع و رابط استفاده می شود.علاوه بر این، سنسورهای سطح مایع مغناطیسی نیز به طور گسترده در زمینه های مختلف از جمله اندازه گیری صنعتی و کنترل سطوح مایع در مخازن مایع مختلف مانند نفت، ذخیره سازی مواد خام شیمیایی، فرآیندهای صنعتی، بیوشیمی، دارو، غذا و نوشیدنی، مزرعه مخازن استفاده می شود. مدیریت و ذخیره سازی زیرزمینی پمپ بنزین ها، سطح آب سد، پایش سطح آب مخزن و تصفیه فاضلاب و غیره.

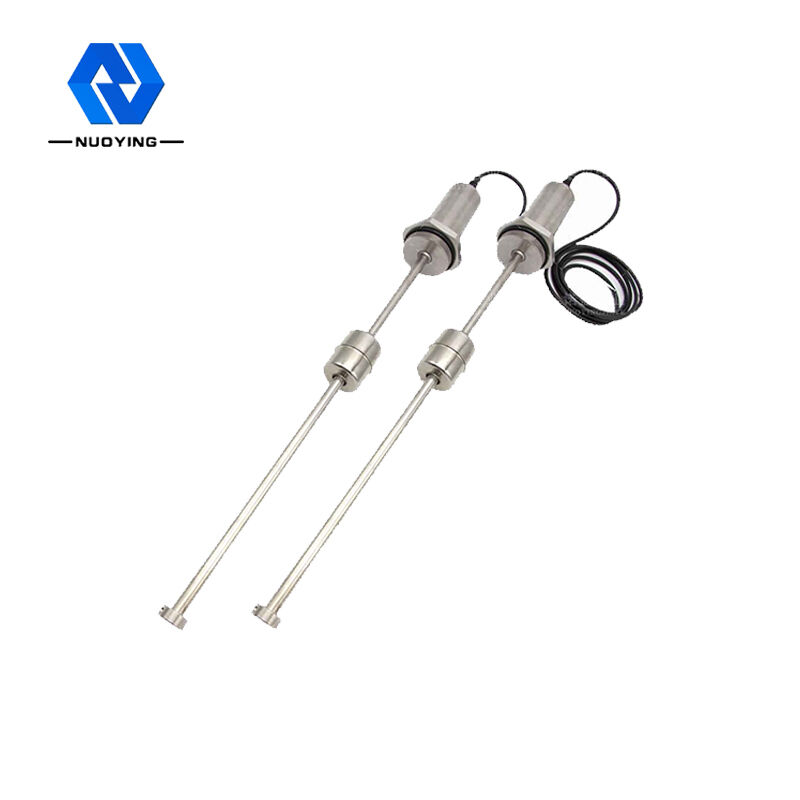

سطح سنج مغناطیسی از سه بخش میله پروب، واحد مدار و شناور تشکیل شده است.برای اندازه‌گیری، واحد مدار پالس‌هایی از جریان تولید می‌کند که از خط مغناطیسی انقباضی عبور می‌کنند و یک میدان مغناطیسی دایره‌ای ایجاد می‌کنند.یک شناور در خارج از میله کاوشگر چیده شده است و شناور با تغییر سطح مایع در امتداد میله پروب به سمت بالا و پایین حرکت می کند.شناور در همان زمان یک میدان مغناطیسی ایجاد می کند زیرا به مجموعه ای از آهنرباهای دائمی مجهز شده است.هنگامی که میدان مغناطیسی فعلی با میدان مغناطیسی شناور برخورد می کند، یک پالس "پیچش" یا "بازگشت" تولید می کند.تفاوت زمانی بین پالس "بازگشت" و پالس جریان به سیگنال های پالسی برای محاسبه موقعیت واقعی شناور و اندازه گیری سطح مایع تبدیل می شود.
مایع مغناطیسیمرحلهمترپارامتر فنی
| برنامه های کاربردی | سطح مایع |
| محدوده اندازه گیری |
پروب: 0-50 ~ 6000 میلی متر کابل: 25 متر |
| دقت | ± 0.5 میلی متر |
| منبع تغذیه | 24VDC ±10% |
| خروجی سیگنال | 4 ~ 20 میلی آمپر / هارت / RS485 |
| جریان کار | 4 ~ 20 میلی آمپر؛20.4 میلی آمپر |
| ویژگی های بار | وقتی خروجی جریان، حداکثر مقاومت بار 600 Q خروجی ولتاژ، حداکثر مقاومت بار 2 میلی آمپر |
| دمای فرآیند | -40 تا 130 درجه سانتیگراد، -40 تا 250 درجه سانتیگراد |
| دمای محیط | -40 تا 80 درجه سانتی گراد |
| اثر دما | ± 0.5 درجه سانتیگراد |
| فشار فرآیند | - 0.1 ~ 4.0MPa |
| وضوح | ±lmm |
| زمان پاسخ | 0.2 میلی ثانیه |
| مواد میله | 304/316L (اختیاری) |
| اتصال فرآیند | نخ، فلنج، نصب پشتیبانی (اختیاری) |
| نمایش سایت | LCD (اختیاری) |
| مصالح ساختمانی | فولاد ضد زنگ / آلومینیوم (اختیاری) |
| درجه حفاظت | IP67 |
| درجه ضد انفجار | Exia IICT6 (اختیاری) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!

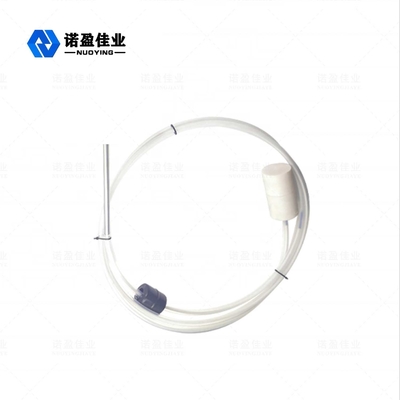

سطح سنج مغناطیسیآنتن با استفاده از مواد PTFE، PTFE (تفلون یا PTFE)، که معمولا به عنوان "پادشاه پلاستیک" شناخته می شود، از تترافلوئورواتیلن با پلیمریزاسیون ترکیبات پلیمری ساخته شده است، دارای پایداری شیمیایی عالی، مقاومت در برابر خوردگی بالا، آب بندی، روانکاری غیر چسبنده، الکتریکی است. عایق و استقامت ضد پیری خوب، PTFE دارای ویژگی های زیر است:
مایع مغناطیسی مرحله مترنرم افزار و نصب معمولی
