| نام تجاری: | NUOYING |
| شماره مدل: | NYCZ500 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $560~$1200/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
NYCZ500 نوع کابل مقناطیسی سطح سنج برای اندازه گیری سطح مایعات مختلف با محدوده 25 متر
NYCZ500 نوع کابل مقناطیسی سطح سنجاصل کار
این محصول عمدتا از یک میله اندازه گیری، یک اتاق الکترونیکی و یک توپ شناور بدون تماس که روی میله اندازه گیری قرار دارد، تشکیل شده است.سیم مغناطیسی (سیم موج) در میله اندازه گیری نصب شده استمیله اندازه گیری از لوله فولاد ضد آهن غیر مغناطیسی ساخته شده است که سیم موج را بسیار خوب محافظت می کند.
وقتی که اندازه گیری سطح مایع مغناطیسی در حال کار است، ژنراتور پالس در اتاق الکترونیک پالس شروع را ارسال می کند.که باعث ایجاد یک میدان مغناطیسی چرخش در جهت سیم موج هدایت حرکت می کندوقتی این میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور ملاقات می کند، یک اثر کششی مغناطیسی ایجاد می کند،که باعث می شود سیم هدایت موج خم شود و یک موج مکانیکی با سرعت ثابت تولید کنداین موج مکانیکی در دو جهت گسترش می یابد. موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دامپر جذب می شود.موج مکانیکی که به اتاق الکترونیکی منتقل می شود توسط مکانیسم جذب انرژی نصب شده در اتاق الکترونیکی حس می شود و به پالس فعلی مربوطه تبدیل می شودمکانیسم جمع آوری انرژی تفاوت زمان بین دو پالس را برای اندازه گیری دقیق ارتفاع سطح مایع اندازه گیری می کند.
NYCZ500 نوع کابل ویژگی های طراحی گج سطح مغناطیسی
◎ کاربرد گسترده تر ، با اشکال متعدد سنجه ، اشکال اتصال فرآیند متعدد و مواد تولید متعدد ، که می توانند سفارشی شوند؛
◎ قابلیت اطمینان بالا: از آنجایی که اندازه گیری سطح مایع مغناطیسی، اصول موج هدایت را اتخاذ می کند، هیچ قسمت متحرک مکانیکی وجود ندارد، بنابراین هیچ اصطکاک و فرسایش وجود ندارد.کل کنورتر در یک لوله فولاد ضد زنگ بسته شده است، که بدون تماس با محیط اندازه گیری است. سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد.
◎ایمنی خوب: اندازه گیری سطح مایع مغناطیسی دارای عملکرد ضد انفجار بالا است، از لحاظ ذاتی امن و ایمن است.و به ویژه برای اندازه گیری مواد خام شیمیایی و مایعات قابل احتراق مناسب استبرای جلوگیری از عدم اطمینان در اندازه گیری دستی، لازم نیست که پوشش مخزن را در طول اندازه گیری باز کنید.
NYCZ500 نوع کابل مقناطیسی سطح سنجپارامترهای فنی
| مدل | NYCZ500 |
| کاربرد معمولی | اندازه گیری سطح مایع، اندازه گیری رابط مایع- مایع |
| شکل آنتن | نوع کابل |
| مواد آنتن | 304, 316L (اختیاری) |
| محدوده اندازه گیری | 0️25 متر |
| دقت اندازه گیری | ±0.5mm |
| زاویه اندازه گیری | 10° |
| منبع برق | 24VDC (2 سیم، 4 سیم) ، 220VAC |
| دمای فرآیند | -40+200°C |
| فشار فرآیند | -0.1 ~ 10.0MPa |
| اتصال فرآیند | رشته، فلنج، براکت (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus |
| جریان کاری | 4...20mA |
| ویژگی بار | حداکثر مقاومت بار 600Ω برای خروجی جریان؛ حداکثر مقاومت بار 2mA برای خروجی ولتاژ |
| زمان پاسخ | 0.2-5ms |
| سطح حفاظت | IP65، IP67، IP68 ((اختیاری) |
| درجه ضد انفجار | ExiaIICT6 Ga؛ ExiaIICT6 Gb |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

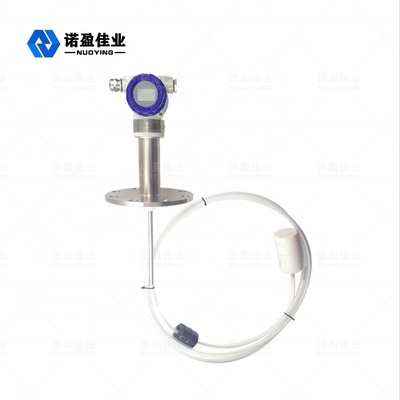

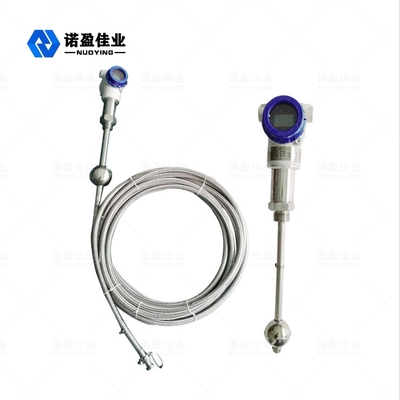

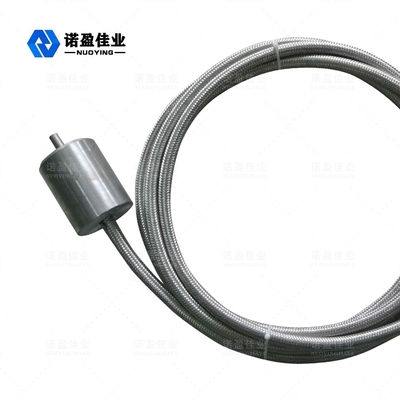

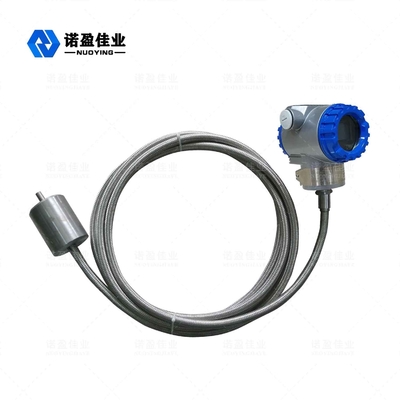

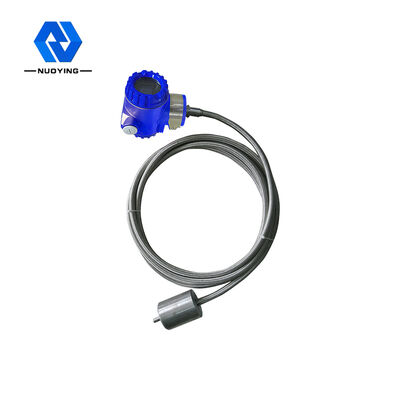

NYCZ500 نوع کابل مقناطیسی سطح سنج عکس های مرتبط
