اندازه گیری سطح مقناطیسی از نوع NYCZ500اصل کار

این محصول عمدتا از یک میله اندازه گیری، یک اتاق الکترونیکی و یک توپ شناور بدون تماس که روی میله اندازه گیری قرار دارد، تشکیل شده است.سیم مغناطیسی (سیم موج) در میله اندازه گیری نصب شده استمیله اندازه گیری از لوله فولاد ضد آهن غیر مغناطیسی ساخته شده است که سیم موج را بسیار خوب محافظت می کند.

وقتی که اندازه گیری سطح مایع مغناطیسی در حال کار است، ژنراتور پالس در اتاق الکترونیک پالس شروع را ارسال می کند.که باعث ایجاد یک میدان مغناطیسی چرخش در جهت سیم موج هدایت حرکت می کندوقتی این میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور ملاقات می کند، یک اثر کششی مغناطیسی ایجاد می کند،که باعث می شود سیم هدایت موج خم شود و یک موج مکانیکی با سرعت ثابت تولید کنداین موج مکانیکی در دو جهت گسترش می یابد. موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دامپر جذب می شود.موج مکانیکی که به اتاق الکترونیکی منتقل می شود توسط مکانیسم جمع آوری انرژی نصب شده در اتاق الکترونیکی حس می شود و به پالس فعلی مربوطه تبدیل می شودمکانیسم جمع آوری انرژی تفاوت زمان بین دو پالس را برای اندازه گیری دقیق ارتفاع سطح مایع اندازه گیری می کند.

اندازه گیری سطح مقناطیسی از نوع NYCZ500 ویژگی های طراحی

1ایمنی خوب: مقناطیسی سطح سنج دارای عملکرد ضد انفجار بالا، از نظر ذاتی امن، ایمن برای استفاده، به ویژه مناسب برای اندازه گیری مواد شیمیایی و مایعات قابل احتراق است.در هنگام اندازه گیری نیازی به باز کردن کاور مخزن نیست، اجتناب از عدم اطمینان از اندازه گیری دستی.

2- اندازه گیری سطح مغناطیسی آسان برای نصب و نگهداری است: اندازه گیری سطح مغناطیسی به طور کلی از طریق حفره موجود در بالای مخزن نصب می شود.به ویژه برای نصب مخازن زیرزمینی و مخازن در حال استفاده مناسب است، و نمی تواند بر تولید عادی در طول فرآیند نصب تاثیر بگذارد.

اندازه گیری سطح مقناطیسی از نوع NYCZ500پارامترهای فنی

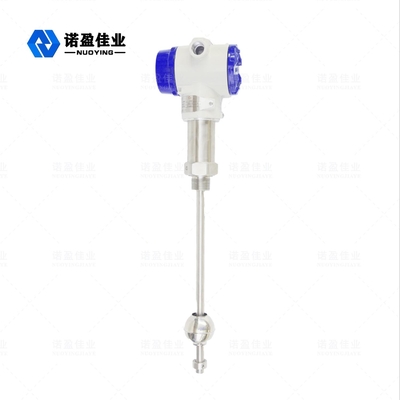

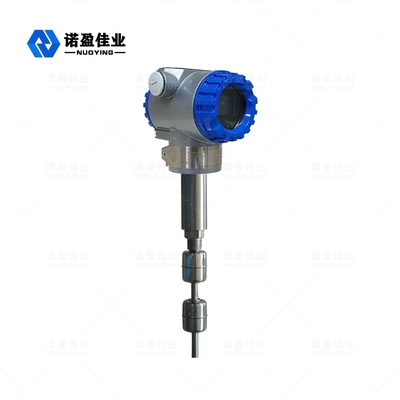

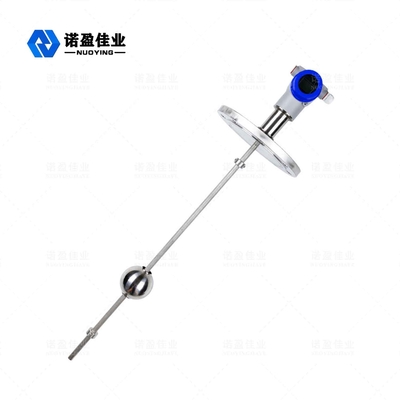

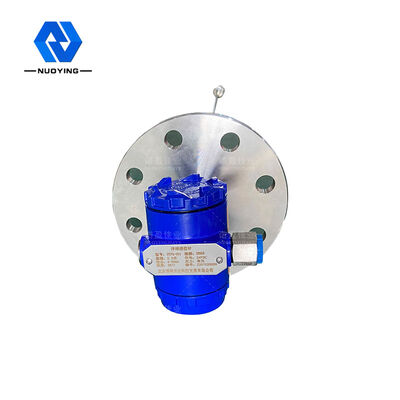

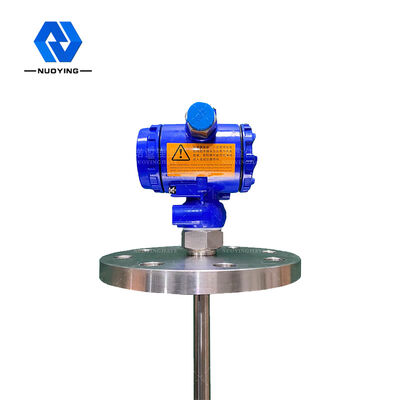

اندازه گیری سطح مقناطیسی از نوع NYCZ500 عکس های مرتبط
