NYCZ500 اندازه گیری سطح مغناطیسی برای اندازه گیری رابط مایع- مایع با قابلیت اطمینان بالا

گیج سطح مغناطیسی استریکتیو NYCZ500 برای اندازه‌گیری سطح مایع-مایع با قابلیت اطمینان بالا

گیج سطح مغناطیسی استریکتیو NYCZ500 اصل کار

این محصول عمدتاً از یک میله اندازه‌گیری، یک محفظه الکترونیکی و یک توپ شناور بدون تماس که روی میله اندازه‌گیری قرار گرفته است، تشکیل شده است. سیم مغناطیسی استریکتیو (سیم موج‌بر) در میله اندازه‌گیری نصب شده است. میله اندازه‌گیری از لوله فولادی ضد زنگ غیر مغناطیسی ساخته شده است که از سیم موج‌بر به خوبی محافظت می‌کند.

هنگامی که سطح‌سنج مغناطیسی استریکتیو کار می‌کند، مولد پالس در محفظه الکترونیکی یک پالس شروع را ارسال می‌کند. هنگامی که این پالس شروع در سیم موج‌بر منتقل می‌شود، یک میدان مغناطیسی دوار در جهت سیم موج‌بر ایجاد می‌کند. هنگامی که این میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور برخورد می‌کند، اثر کشش مغناطیسی استریکتیو ایجاد می‌کند و باعث پیچش سیم موج‌بر و تولید موج مکانیکی با سرعت ثابت می‌شود. این موج مکانیکی در دو جهت منتشر می‌شود. موج مکانیکی که به انتهای میله اندازه‌گیری می‌رسد توسط میراگر جذب می‌شود. موج مکانیکی که به محفظه الکترونیکی بازمی‌گردد توسط مکانیزم برداشت انرژی نصب شده در محفظه الکترونیکی حس شده و به پالس جریان مربوطه تبدیل می‌شود. مکانیزم برداشت انرژی اختلاف زمانی بین دو پالس را برای اندازه‌گیری دقیق ارتفاع سطح مایع اندازه‌گیری شده محاسبه می‌کند.

گیج سطح مغناطیسی استریکتیو NYCZ500 ویژگی‌های طراحی

1. کاربرد گسترده: انواع اشکال پروب، انواع اشکال اتصال فرآیند، انواع مواد تولیدی، قابل سفارشی‌سازی طراحی;

2. قابلیت اطمینان: از آنجایی که سطح‌سنج مغناطیسی استریکتیو از اصل موج‌بر استفاده می‌کند، هیچ قطعه متحرک مکانیکی وجود ندارد، بنابراین اصطکاک و سایش وجود ندارد. کل مبدل در یک لوله فولادی ضد زنگ محصور شده است و رسانه اندازه‌گیری بدون تماس است، سنسور قابل اعتماد کار می‌کند و عمر طولانی دارد.

3. دقت بالا: از آنجایی که سطح‌سنج مغناطیسی استریکتیو با پالس موج‌بر کار می‌کند، جابجایی اندازه‌گیری شده با اندازه‌گیری زمان پالس شروع و پالس پایان تعیین می‌شود، بنابراین دقت اندازه‌گیری بالا است و وضوح آن بهتر از 0.01%FS است که دستیابی به این دقت با سنسورهای دیگر دشوار است.

گیج سطح مغناطیسی استریکتیو NYCZ500 پارامترهای فنی

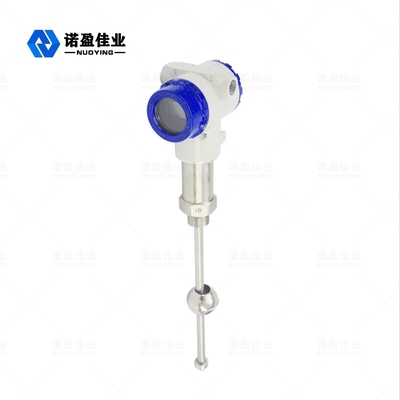

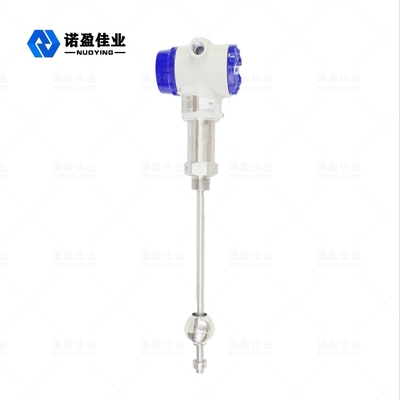

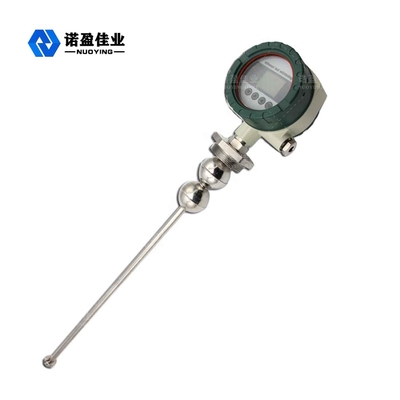

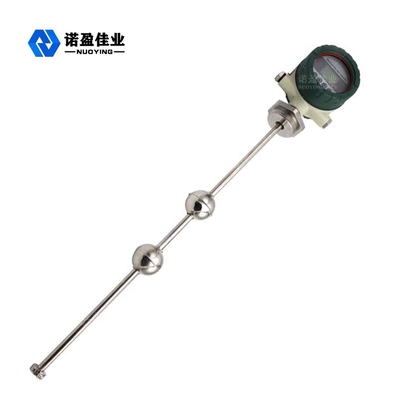

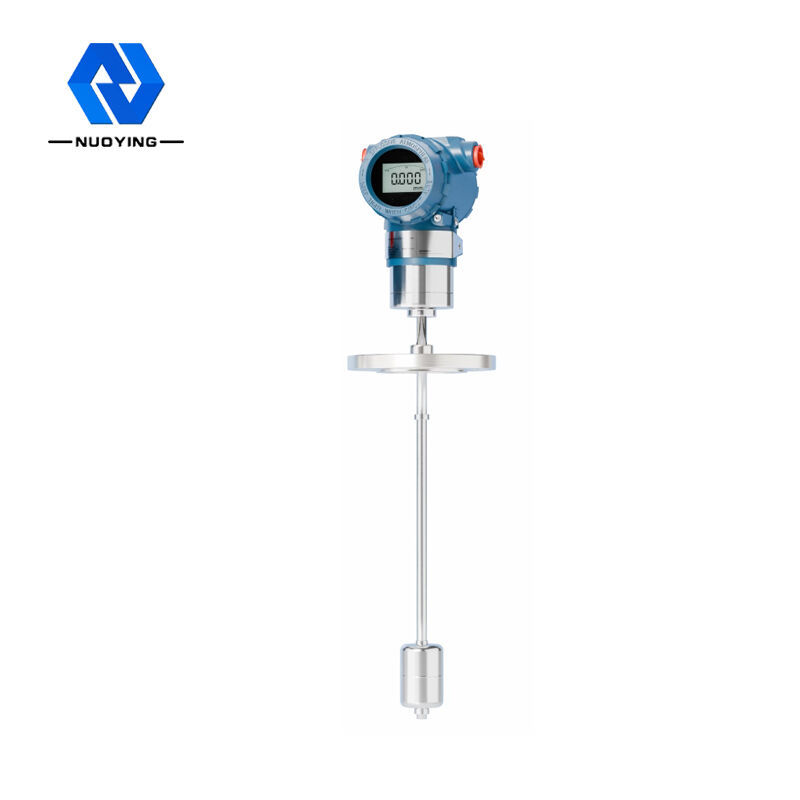

گیج سطح مغناطیسی استریکتیو NYCZ500 تصاویر مرتبط
