| نام تجاری: | NUOYING |
| شماره مدل: | NYCZ500 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $560~$1200/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
NYCZ500 اندازه گیری سطح مقناطیسی برای اندازه گیری سطح مایع با گواهینامه CE و دقت ± 0.5mm
اندازه گیری سطح مقناطیسی از نوع NYCZ500اصل کار
این محصول عمدتا از یک میله اندازه گیری، یک اتاق الکترونیکی و یک توپ شناور بدون تماس که روی میله اندازه گیری قرار دارد، تشکیل شده است.سیم مغناطیسی (سیم موج) در میله اندازه گیری نصب شده استمیله اندازه گیری از لوله فولاد ضد آهن غیر مغناطیسی ساخته شده است که سیم موج را بسیار خوب محافظت می کند.
وقتی که اندازه گیری سطح مایع مغناطیسی در حال کار است، ژنراتور پالس در اتاق الکترونیک پالس شروع را ارسال می کند.که باعث ایجاد یک میدان مغناطیسی چرخش در جهت سیم موج هدایت حرکت می کندوقتی این میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور ملاقات می کند، یک اثر کششی مغناطیسی ایجاد می کند،که باعث می شود سیم هدایت موج خم شود و یک موج مکانیکی با سرعت ثابت تولید کنداین موج مکانیکی در دو جهت گسترش می یابد. موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دامپر جذب می شود.موج مکانیکی که به اتاق الکترونیکی منتقل می شود توسط مکانیسم جذب انرژی نصب شده در اتاق الکترونیکی حس می شود و به پالس فعلی مربوطه تبدیل می شودمکانیسم جمع آوری انرژی تفاوت زمان بین دو پالس را برای اندازه گیری دقیق ارتفاع سطح مایع اندازه گیری می کند.
اندازه گیری سطح مقناطیسی از نوع NYCZ500 ویژگی های طراحی
1کاربرد گسترده: انواع اشکال سنجش، انواع اشکال اتصال فرآیند، انواع مواد تولید، می تواند طراحی سفارشی شود؛
2قابلیت اطمینان: از آنجا که سطح سنج مغناطیسی مستحکم اصول موج را اتخاذ می کند، هیچ قسمت مکانیکی متحرک وجود ندارد، بنابراین هیچ اصطکاک، هیچ لباس وجود ندارد.کل کنورتر در یک لوله فولاد ضد زنگ بسته شده است، و واسطه اندازه گیری بدون تماس، کار قابل اعتماد سنسور، عمر طولانی.
3دقت بالا: از آنجا که سطح سنج مغناطیسی با پالس موج هدایت کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پالس پایان تعیین می شود،بنابراین دقت اندازه گیری بالا است و وضوح بهتر از 0 است.01%FS، که به سختی می توان به دقت آن با سنسورهای دیگر رسید.
4ایمنی خوب: مقناطیسی سطح سنج دارای عملکرد ضد انفجار بالا، از نظر ذاتی امن، ایمن برای استفاده، به ویژه مناسب برای اندازه گیری مواد شیمیایی و مایعات قابل احتراق است.در هنگام اندازه گیری نیازی به باز کردن کاور مخزن نیست، اجتناب از عدم اطمینان از اندازه گیری دستی.
5- اندازه گیری سطح مغناطیسی آسان برای نصب و نگهداری است: اندازه گیری سطح مغناطیسی به طور کلی از طریق حفره موجود در بالای مخزن نصب می شود.به ویژه برای نصب مخازن زیرزمینی و مخازن در حال استفاده مناسب است، و نمی تواند بر تولید عادی در طول فرآیند نصب تاثیر بگذارد.
اندازه گیری سطح مقناطیسی از نوع NYCZ500 زمینه های کاربرد
1اندازه گیری و کنترل سطح میدان صنعتی
2اندازه گیری و کنترل سطح مخزن
3کنترل سطح مایع در فرآیند شیمیایی
4کنترل سطح مایع مخزن دارویی
5کنترل مخازن مواد غذایی و نوشیدنی
6نظارت بر سطح آب سد
7آب آشامیدنی و تصفیه فاضلاب
8اندازه گیری و کنترل رابط نفت-آب
9سیستم مدیریت اندازه گیری پمپ بنزین
10اندازه گیری و کنترل سطح مایعات دیگر
اندازه گیری سطح مقناطیسی از نوع NYCZ500پارامترهای فنی
| مدل | NYCZ500 |
| کاربرد معمولی | اندازه گیری سطح مایع، اندازه گیری رابط مایع- مایع |
| شکل آنتن | نوع میله |
| مواد آنتن | 304, 316L (اختیاری) |
| محدوده اندازه گیری | 0️5 متر |
| دقت اندازه گیری | ±0.5mm |
| زاویه اندازه گیری | 10° |
| منبع برق | 24VDC (2 سیم، 4 سیم) ، 220VAC |
| دمای فرآیند | -40+200°C |
| فشار فرآیند | -0.1 ~ 10.0MPa |
| اتصال فرآیند | رشته، فلنج، براکت (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus |
| جریان کاری | 4...20mA |
| ویژگی بار | حداکثر مقاومت بار 600Ω برای خروجی جریان؛ حداکثر مقاومت بار 2mA برای خروجی ولتاژ |
| زمان پاسخ | 0.2-5ms |
| سطح حفاظت | IP65، IP67، IP68 ((اختیاری) |
| درجه ضد انفجار | ExiaIICT6 Ga؛ ExiaIICT6 Gb |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

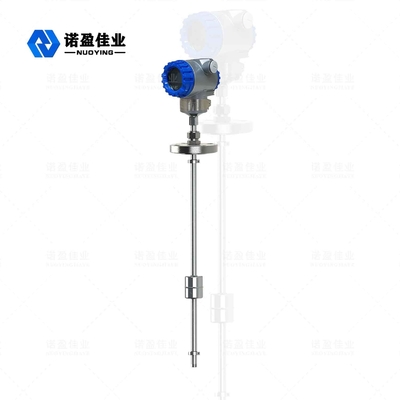

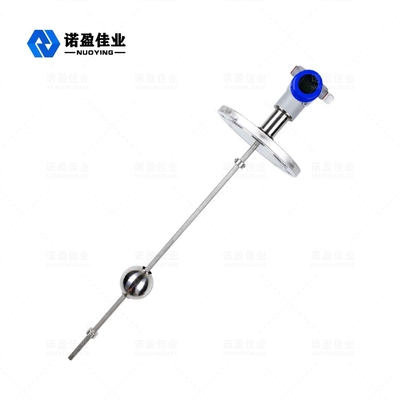

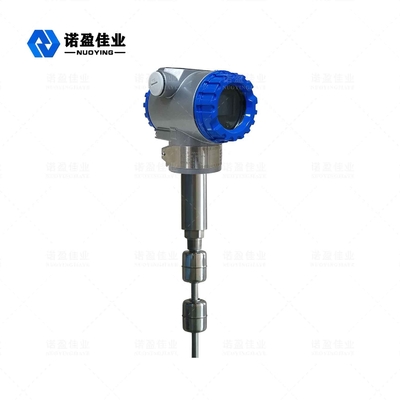

اندازه گیری سطح مقناطیسی از نوع NYCZ500 عکس های مرتبط
