نخ BSPT 3/4 اینچ (استاندارد)، روش نصب آبی (اختیاری)
دمای متوسط:
-40 ~ + 150 درجه سانتیگراد
فشار فرآیند:
-0.1~4.0MPa
خروجی سیگنال:
4...20mA/HART/RS485/Modbus...
درجه حفاظت:
IP 65، IP 67، IP 68 (اختیاری)
جزئیات بسته بندی:
40*30*30 سانتی متر
قابلیت ارائه:
1000 عدد در ماه
توضیح محصول

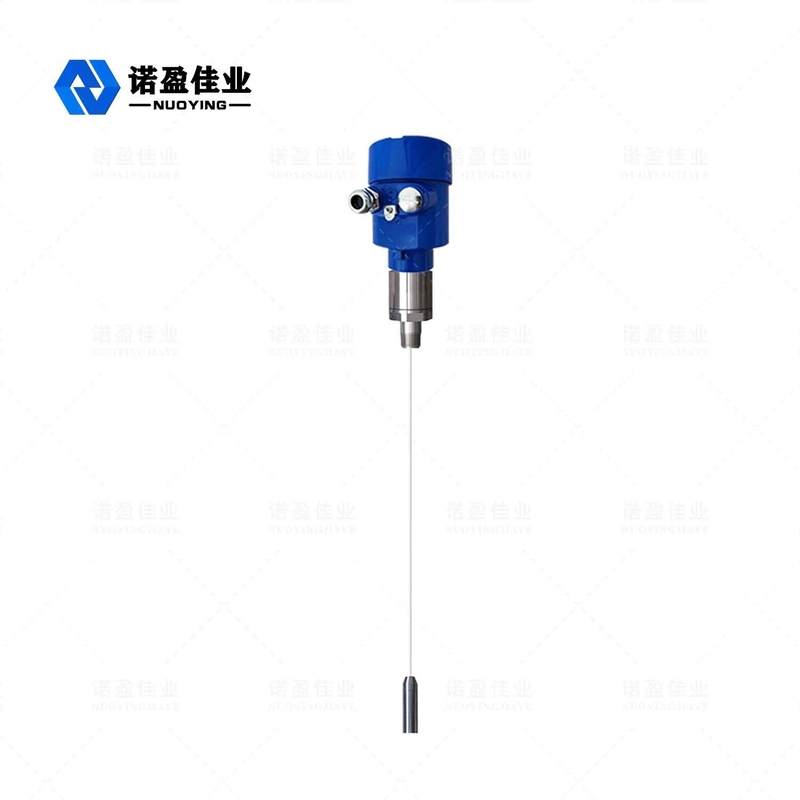

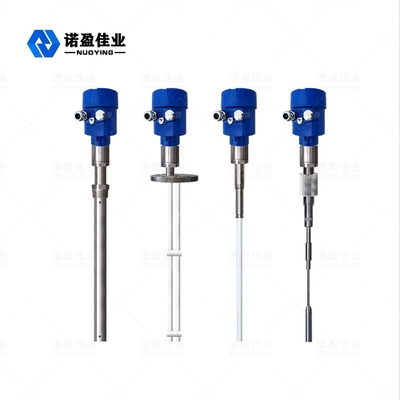

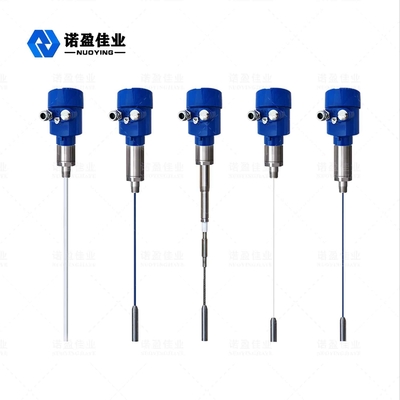

فروش گرم NUOYING NYSP-Z19 4-20mA Rf سطح ظرفیت پذیر
Nuoying NYRD-Z19اندازه گیری سطح پذیرش فرکانس رادیوییبررسی
پارامترهای محصول
کاربرد معمولی
مایع رسانا، رابط ها

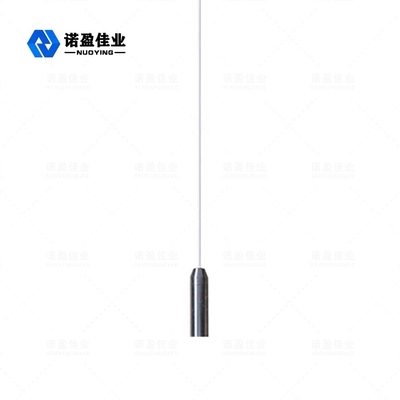

نوع سُند
کابل انعطاف پذیر عایق شده PTFE (اختیاری)
دقت اندازه گیری
0.05 تا 0.1% F.S
منبع برق
24VDC ((دو خط، چهار خط)
دمای متوسط
-40 تا +150 درجه سانتیگراد
اتصال فرآیند

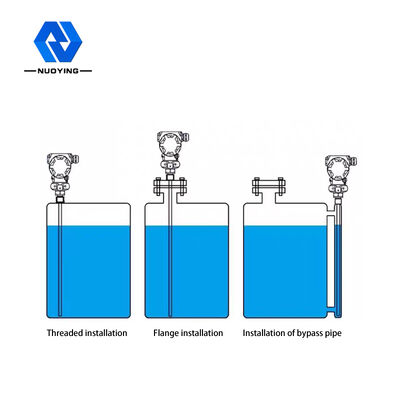

قطر 3/4 " BSPT (استانداردی) ، نصب فلنج (اختیاری)
فشار فرآیند
0.1~4.0MPa
درجه ضد انفجار
Exia II CT6 ((اختیاری)
توضیحات محصولات
NYSP-Z19 اصول کار فرستنده سطح پذیرش RF
تکنولوژی اندازه گیری رسانایی RF یک فناوری اندازه گیری سطح با مزایای منحصر به فرد است.تکنولوژی رسانایی RF شامل یک مدار Driving-Shield و یک مدار Chopper در واحد الکترونیکی است، به این ترتیب امکان اندازه گیری جدا از مقاومت و مقاومت ظرفیت را فراهم می کند. مقاومت و واکنش هر آویز توسط قوانین فیزیک محاسبه می شود تا در اندازه برابر باشند،بنابراین اثر آویزان می تواند اندازه گیری و از کل خروجی با تغییر فاز مدار نوسانگر حذف شود. سُند اندازه گیری سطح رسانایی RF در مخزن نصب می شود و تغییر سیگنال RF ناشی از تغییر سطح توسط سُند بدست می آید.پایان Driving-Shield از پروب مانع جریان RF از تشکیل یک حلقه از طریق مواد آویزان، اطمینان از دقت اندازه گیری. تکنولوژی اندازه گیری رسانایی RF یک فناوری اندازه گیری سطح مایع با مزایای منحصر به فرد است.تکنیک رسانایی RF شامل یک مدار محافظ راننده و یک مدار هلیکوپتر در واحد الکترونیکی است، بنابراین مقاومت و مقاومت ظرفیت را می توان به طور جداگانه اندازه گیری کرد. مقاومت و واکنش هر آویز بر اساس قوانین فیزیک محاسبه می شود و از نظر بزرگی برابر هستند،بنابراین اثر آویزان می تواند اندازه گیری شود و از کل خروجی با تغییر فاز مدار نوسانگر حذف شود. سُند اندازه گیری سطح مایع رسانایی فرکانس رادیویی در مخزن ذخیره نصب می شود.و تغییر سیگنال فرکانس رادیویی ناشی از تغییر سطح مایع از طریق سنج گرفته می شود. سپر محرک کاوشگر مانع از جریان RF از حلقه از طریق مواد معلق، تضمین اندازه گیری دقیق است.
NYSP-Z19 ویژگی طراحی فرستنده سطح پذیرش RF
1مواد ضد آویزان: طراحی مدار محافظ محرک منحصر به فرد عملکرد مواد ضد آویزان را بهبود می بخشد. 2محدوده منبع برق: محدوده عملیاتی منبع برق: 13 ~ 35VDC. 3- سازگاری: دمای فرآیند سنج: -100 °C ~ 800 °C؛ هیچ اندازه گیری منطقه مرده، می تواند در مواقع اندازه گیری افقی بیش از ده سانتی متر یا حتی چند سانتی متر استفاده شود،با محدوده اندازه گیری بزرگحداکثر محدوده اندازه گیری تا صدها متر، یا حتی صدها متر؛ اندازه گیری رابط مواد چسبناک، مزیت بزرگ این ابزار است. 4ثبات: خروجی پایدار و قابل اعتماد است و در برابر تأثیر خاکستر پرواز، خالی شدن، بخار آب، کریستالیزه شدن و موم شدن 5بدون نگهداری: بدون حرکت، بدون قطعات آسان به پوشیدن، بدون نیاز به تمیز کردن مکرر، نگهداری، راه اندازی.
NYSP-Z19 میدان کاربرد فرستنده سطح پذیرش RF
1مواد غذایی: گیاهان آبمیوه، گیاهان شیر، مخازن ذخیره سازی خمیر گوجه فرنگی، مخازن ذخیره سازی آبجو و غیره 2داروسازی: مخازن ذخیره سازی داروسازی متوسط، جداکننده ها، مخازن تخمیر و غیره 3• تصفیه آب: مخازن، حوضچه های گندم، مخازن تصفیه آب، استخر های رسوب آب، چاه های عمیق، شبکه های آب آشامیدنی و غیره 4سایر صنایع: حفاظت از محیط زیست، نفت، فلزات سازی، کشتی سازی و صنایع دیگر.
