جزئیات محصول:
|
| مواد آنتن: | 304، 316 | کاربرد معمولی: | مایع، اندازه گیری رابط |
|---|---|---|---|
| صفحه فشار فرآیند: | -0.1-10.0MPa | دقت دما: | -40+200 درجه سانتیگراد |
| مدل های محصول: | NYCZ500 | خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus |

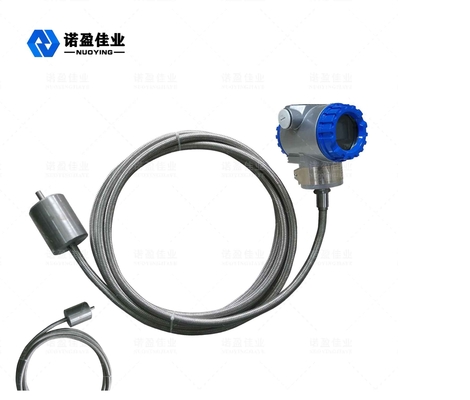

| نوع آنتن: | نوع کابل، نوع قطب | محدوده اندازه گیری: | 0-50 ~ 5000 میلی متر (نوع کابل: 25 متر) |

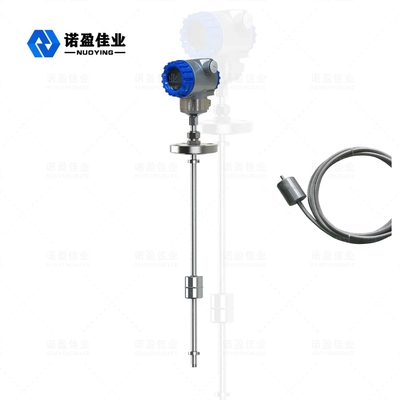

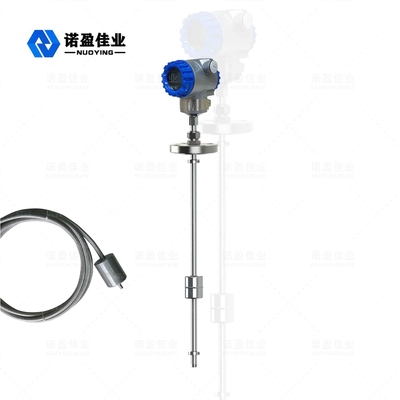

متر سطح مایع NYCZ500 با دقت و ایمنی بالا
اصل کار متر سطح مایع مغناطیسی NYCZ500

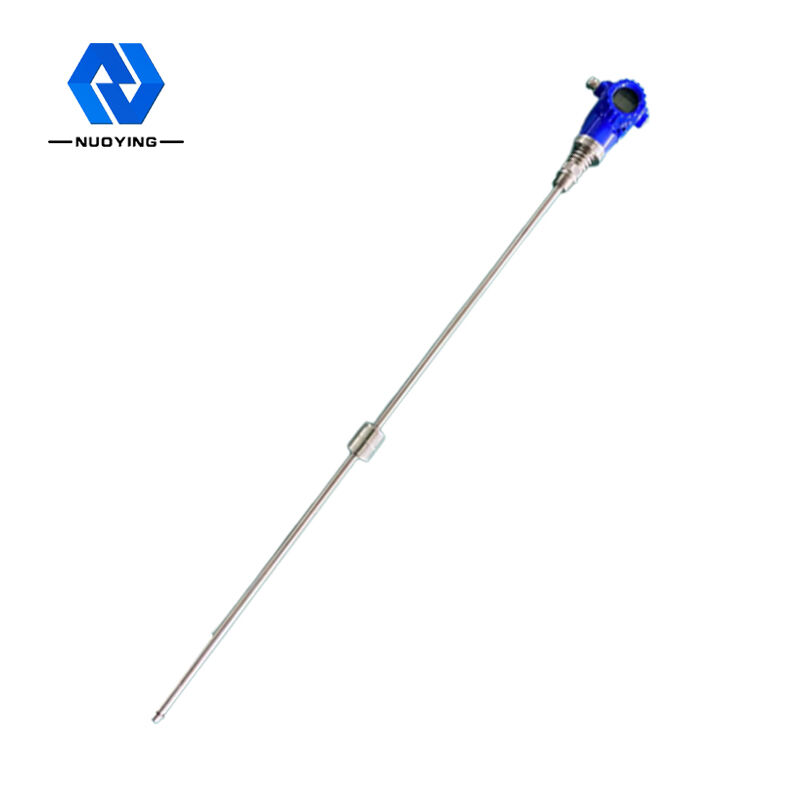

اصل کار متر سطح مایع مغناطیسی در شکل نشان داده شده است.این محصول عمدتاً شامل یک میله اندازه گیری، یک محفظه الکترونیکی و یک توپ شناور بدون تماس است که روی میله اندازه گیری قرار دارد.سیم مغناطیسی (سیم موجبر) در میله اندازه گیری نصب شده است.میله اندازه گیری از لوله فولادی ضد زنگ غیر مغناطیسی ساخته شده است که به خوبی از سیم موجبر محافظت می کند.
هنگامی که متر سطح مایع مغناطیسی کار می کند، مولد پالس در محفظه الکترونیکی یک پالس شروع را ارسال می کند.هنگامی که این پالس شروع در سیم موجبر منتقل می شود، یک میدان مغناطیسی چرخشی ایجاد می کند که در جهت سیم موجبر حرکت می کند.هنگامی که این میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور برخورد می کند، یک اثر کششی مغناطیسی ایجاد می کند که باعث می شود سیم موجبر بپیچد و یک موج مکانیکی با سرعت ثابت ایجاد کند.این موج مکانیکی در دو جهت منتشر می شود.موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دمپر جذب می شود.موج مکانیکی ارسال شده به محفظه الکترونیکی توسط مکانیزم دریافت انرژی نصب شده در محفظه الکترونیکی حس می شود و به پالس جریان مربوطه تبدیل می شود.مکانیزم دریافت انرژی، تفاوت زمانی بین دو پالس را محاسبه می کند تا ارتفاع سطح مایع اندازه گیری شده را به دقت اندازه گیری کند.
| برنامه معمولی | مایع، اندازه گیری رابط |
| نمونه محصول | NYCZ500 |
| نوع آنتن | نوع کابل، نوع قطب |
| مواد آنتن | 304,316 |
| محدوده اندازه گیری | 0-50 ~ 5000 میلی متر (نوع کابل: 25 متر) |
| دقت اندازه گیری | ± 0.5 میلی متر |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| جریان کاری | 4 ... 20 میلی آمپر |
| ویژگی های بار | هنگامی که جریان مشخصه بار خروجی است، حداکثر مقاومت بار 600Ω است.در طول خروجی ولتاژ، حداکثر مقاومت بار 2 میلی آمپر است |
| دمای فرآیند | -40+200 درجه سانتیگراد |
| زمان پاسخ | 0.2 تا 5 میلی ثانیه |
| فشار فرآیند | -0.1-10.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج (اختیاری) |
| وضوح | ± 1 میلی متر |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
|
ضد انفجار مقطع تحصیلی |
Exia II CT6 Ga، Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
متر سطح مایع مغناطیسی NYCZ500ویژگی های طراحی
◎قابلیت کاربرد گسترده تر، با فرم های پروب متعدد، فرم های اتصال فرآیند متعدد و مواد تولیدی متعدد، که می توانند سفارشی شوند.
◎ قابلیت اطمینان قوی: از آنجایی که متر سطح مایع مغناطیسی از اصل موجبر استفاده می کند، هیچ قسمت مکانیکی متحرک وجود ندارد، بنابراین اصطکاک و سایش وجود ندارد.کل مبدل در یک لوله فولادی ضد زنگ محصور شده است که با محیط اندازه گیری تماس ندارد.سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد.
◎ دقت بالا: از آنجا که متر سطح مایع مغناطیسی با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پالس پایان در طول کار تعیین می شود، بنابراین دقت اندازه گیری بالا است و وضوح بهتر از 0.01٪ است. FS که دقتی است که دستیابی به آن با سنسورهای دیگر دشوار است.
◎ ایمنی خوب: متر سطح مایع مغناطیسی دارای عملکرد ضد انفجار بالایی است، ذاتاً ایمن و بی خطر برای استفاده است و به ویژه برای اندازه گیری مواد خام شیمیایی و مایعات قابل اشتعال مناسب است.برای جلوگیری از ناامنی اندازه گیری دستی، باز کردن پوشش مخزن در حین اندازه گیری ضروری نیست.
◎نصب و نگهداری سطح مایع مغناطیسی فشارسنج آسان است: سطح سنج مایع مغناطیسی به طور کلی از طریق سوراخ لوله موجود در بالای مخزن نصب می شود، به ویژه برای نصب مخازن ذخیره سازی زیرزمینی و مخازن ذخیره سازی که به بهره برداری رسیده اند، مناسب است. در طول فرآیند نصب بر تولید عادی تأثیر نمی گذارد.
