جزئیات محصول:
|
صفحه فشار فرآیند: | -0.1 تا 4.0 مگاپاسکال | خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus |
---|---|---|---|
نوع آنتن: | کابل انعطاف پذیر، میله سخت | کاربرد معمولی: | مایع، غبار، جامد |
مدل های محصول: | NYSP-M22 | مواد آنتن: | PTFE، 304، 316 |
دقت دما: | -40 ~ + 130 ℃ | محدوده اندازه گیری: | 3 متر، 20 متر |

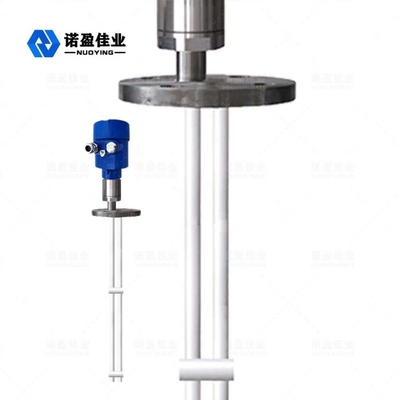

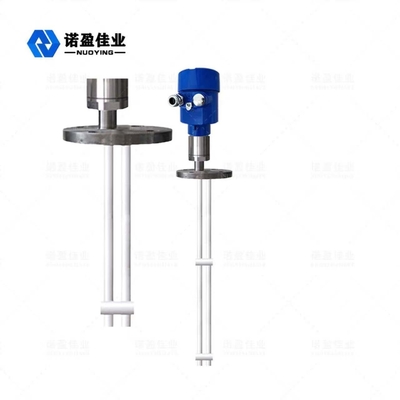

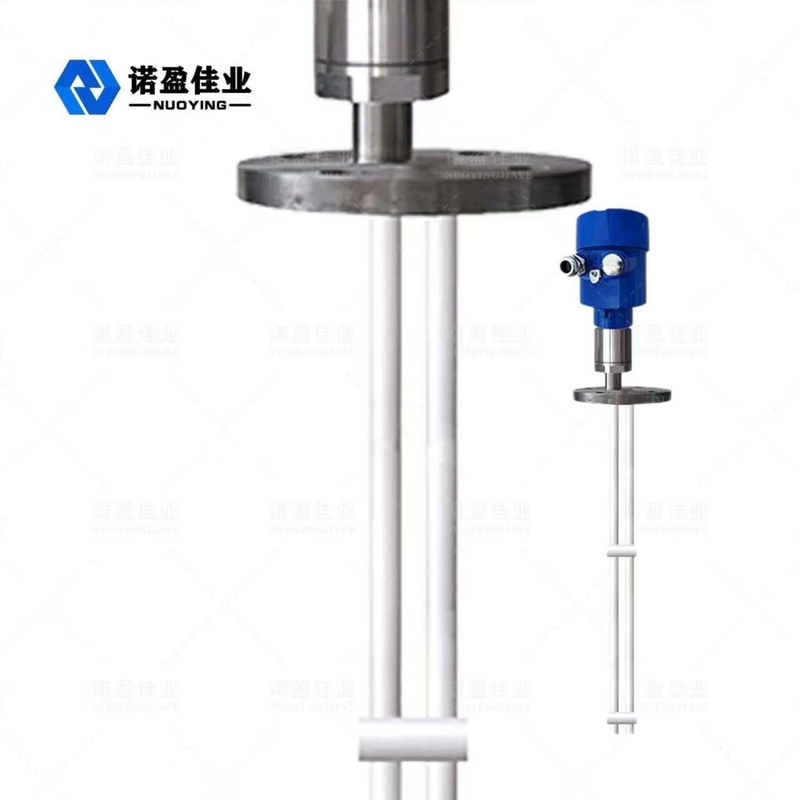

NYSP-M22 RF سطح سنج کاربردهای دامنه وسیع با حساسیت بالا
NYSP-M22 اصل کار کنتور سطح پذیرش RF
متر سطح مایع پذیرش RF یک محصول اندازه گیری سطح مایع پیوسته بر اساس اصل پذیرش RF است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و دامنه کاربرد گسترده است.در مقایسه با متر سطح مایع خازنی سنتی، طراحی مدولار می تواند تنظیم ابزار را ساده و راحت کند.پس از تنظیم، می توان آن را به طور معمول و بدون تعمیر و نگهداری مادام العمر استفاده کرد.این به کاربران امکان می دهد تا به طور مستقیم عملکرد تجهیزات را درک کنند و به موقع با مشکلات مقابله کنند.همچنین در موقعیت های پیچیده صنعتی ایمن و قابل اعتماد است.
فناوری اندازه گیری هدایت فرکانس رادیویی یک فناوری اندازه گیری سطح مایع با مزایای منحصر به فرد است.اگرچه این مفهوم بسیار شبیه به فناوری اندازهگیری ظرفیت عمومی است، فناوری هدایت RF مدار محافظ درایو و مدار چاپر را به واحد الکترونیکی اضافه میکند، بنابراین امکان اندازهگیری مستقل امپدانس و مقاومت خازنی را فراهم میکند.قانون فیزیکی محاسبه می کند که امپدانس هر تعلیق برابر با مقاومت خازنی هر تعلیق است، بنابراین تأثیر تعلیق را می توان با تغییر فاز مدار نوسانی اندازه گیری کرد و از کل خروجی حذف کرد.
کاوشگر هدایت سنج فرکانس رادیویی در مخزن ذخیره نصب می شود و سیگنال فرکانس رادیویی ناشی از تغییر پتانسیل از طریق پروب به دست می آید.پوشش درایو پروب می تواند از تشکیل حلقه جریان RF از طریق مواد معلق جلوگیری کند، بنابراین دقت اندازه گیری ابزار را تضمین می کند.
برنامه معمولی |
مایع، غبار، جامد |
مدل های محصول |
NYSP-M22 |
نوع آنتن | کابل انعطاف پذیر، میله سخت |
مواد آنتن | PTFE، 304، 316 |
محدوده اندازه گیری | 0 ~ 20 متر (صدها متر را می توان برای چاه های عمیق اندازه گیری کرد، سفارشی) |
دقت اندازه گیری | 0.05%~0.1%F.اس |
منبع تغذیه | 24VDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃ |
فشار فرآیند | -0.1-4.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
رابط الکتریکی | M20 × 1.5، ½ اینچ NPT |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار |
Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYSP-M22 ویژگی های طراحی متر سطح پذیرش RF
طراحی منحصر به فرد مدار محافظ محرک مواد ضد تعلیق می تواند عملکرد مواد ضد تعلیق را بهبود بخشد.
محدوده قدرت.13 ~ 35 ولت DC
دمای فرآیند پروب تطبیقی - 100 ℃ ~ 800 ℃
هیچ اندازه گیری کور نمی تواند برای اندازه گیری افقی 12 سانتی متر یا حتی چندین سانتی متر اعمال شود
حداکثر برد اندازه گیری می تواند چند صد متر یا حتی چند صد متر باشد
اندازه گیری رابط مواد چسبناک بزرگترین مزیت ابزار است
خروجی پایدار و قابل اعتماد، مقاوم در برابر آرد، زبری، بخار، کریستالیزاسیون و رسوب موم
غیر تعمیر و نگهداری، قطعات غیر متحرک، قطعات غیر سایش، تمیز کردن نامنظم، تعمیر و نگهداری و راه اندازی
