جزئیات محصول:
|
صفحه فشار فرآیند: | -0.1 تا 4.0 مگاپاسکال | خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus |
---|---|---|---|
نوع آنتن: | کابل انعطاف پذیر، میله سخت، میله سخت عایق شده در هر دو انتها | کاربرد معمولی: | مایع، غبار، جامد |
مدل های محصول: | NYSP-M21 | مواد آنتن: | PTFE، 304، 316 |
دقت دما: | -40 ~ + 130 ℃ | محدوده اندازه گیری: | 3 متر، 20 متر |

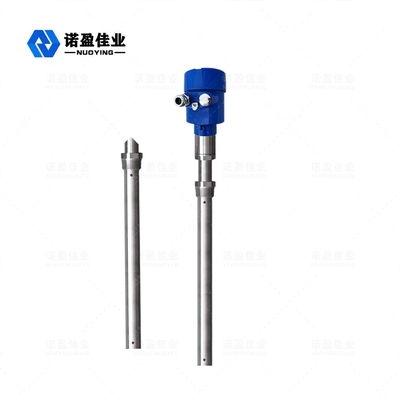

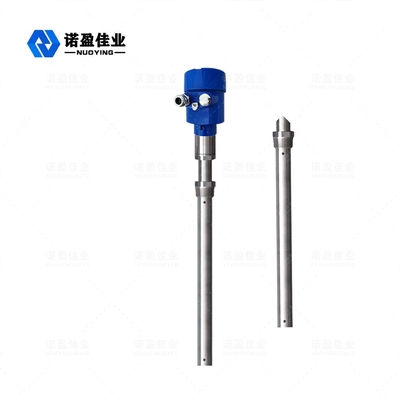

سطح سنج فناوری اندازه گیری سطح منحصر به فرد NYSP-M21 RF
NYSP-M21 اصل کار کنتور سطح پذیرش RF
سطح پذیرش RF یک محصول اندازه گیری سطح پیوسته بر اساس اصل پذیرش RF است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و کاربرد گسترده است.در مقایسه با سطح سنج خازنی سنتی، از طراحی مدولار می توان برای تنظیم ساده و راحت ابزار استفاده کرد.پس از تکمیل تنظیمات، می توان آن را به طور معمول و بدون تعمیر و نگهداری مادام العمر استفاده کرد.این به کاربران امکان می دهد تا به طور مستقیم عملکرد تجهیزات را درک کنند و به موقع با مشکلات برخورد کنند.همچنین در موقعیت های پیچیده صنعتی ایمن و قابل اعتماد است.
فناوری اندازه گیری هدایت فرکانس رادیویی یک فناوری اندازه گیری سطح مایع با مزایای منحصر به فرد است.اگرچه این مفهوم بسیار شبیه به فناوری اندازهگیری ظرفیت عمومی است، فناوری هدایت RF مدار محافظ درایو و مدار چاپر را به واحد الکترونیکی اضافه میکند، بنابراین امکان اندازهگیری مستقل امپدانس و مقاومت خازنی را فراهم میکند.قانون فیزیکی محاسبه می کند که امپدانس هر تعلیق برابر با مقاومت ظرفیت هر تعلیق است، بنابراین تأثیر تعلیق را می توان با تغییر فاز مدار نوسانی اندازه گیری کرد و از کل خروجی حذف کرد.

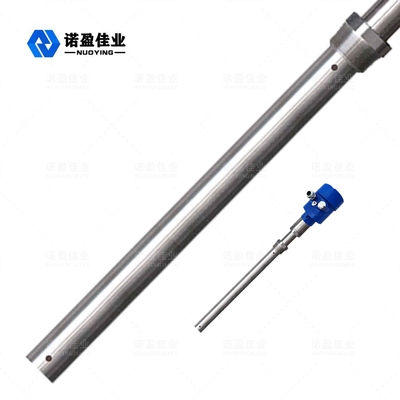

کاوشگر هدایت سنج فرکانس رادیویی در مخزن ذخیره نصب می شود و سیگنال فرکانس رادیویی ناشی از تغییر پتانسیل از طریق پروب به دست می آید.پوشش درایو پروب می تواند از چرخش جریان RF برای تشکیل یک حلقه از طریق مواد معلق جلوگیری کند، بنابراین دقت اندازه گیری ابزار را تضمین می کند.
برنامه معمولی |
مایع، غبار، جامد |
مدل های محصول |
NYSP-M21 |
نوع آنتن | کابل انعطاف پذیر، میله سخت،میله سخت عایق شده در دو انتها |
مواد آنتن | PTFE، 304، 316 |
محدوده اندازه گیری | 0 ~ 20 متر (صدها متر را می توان برای چاه های عمیق اندازه گیری کرد، سفارشی) |
دقت اندازه گیری | 0.05%~0.1%F.اس |
منبع تغذیه | 24VDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃ |
فشار فرآیند | -0.1-4.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
رابط الکتریکی | M20 × 1.5، ½ اینچ NPT |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYSP-M21 ویژگی های طراحی متر سطح پذیرش RF
مواد ضد تعلیق منحصر به فرد طراحی مدار محافظ را هدایت می کند، می تواند قابلیت مواد ضد تعلیق را بهبود بخشد.
محدوده قدرت.13 ~ 35vdc
دمای فرآیند پروب تطبیقی- 100 ℃ ~ 800 ℃
هیچ اندازه گیری کوری را نمی توان برای اندازه های افقی 12 سانتی متری یا حتی چند سانتی متری اعمال کرد.
حداکثر برد اندازه گیری می تواند صدها متر یا حتی صدها متر باشد
اندازه گیری رابط مواد چسبناک بزرگترین مزیت ابزار است
خروجی پایدار و قابل اعتماد، مقاوم در برابر آرد، زبر، بخار آب، کریستال، غرق موم
از نگهداری، عدم حرکت قطعات، پوشیدن آسان قطعات، تمیز کردن، نگهداری و اشکال زدایی منظم خودداری کنید
