جزئیات محصول:
|
خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus | صفحه فشار فرآیند: | -0.1 تا 4.0 مگاپاسکال |
---|---|---|---|
کاربرد معمولی: | مایع، گرد و غبار، جامد عایق درجه حرارت فوق العاده بالا | مدل های محصول: | NYSP-M20 |
نوع آنتن: | کابل انعطاف پذیر، میله سخت | مواد آنتن: | PTFE، 304، 316 |
دقت دما: | -40~+130℃،-100~+200℃ | محدوده اندازه گیری: | 0 تا 20 متر |

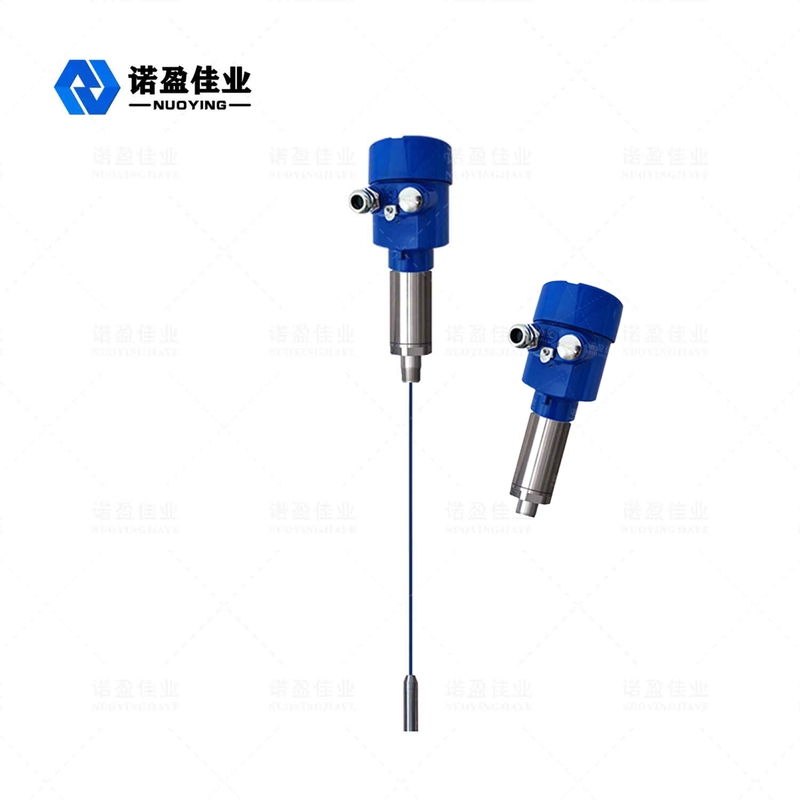

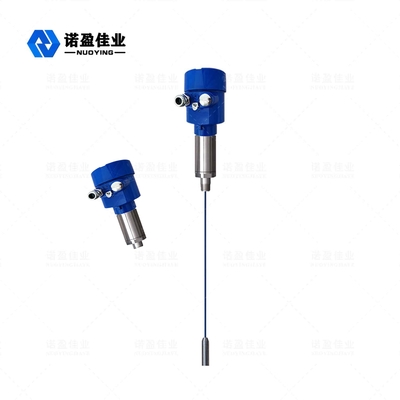

سطح سنج PTFE مقاومت در برابر خاکستر بادی ورودی NYSP-M20
NYSP-M20 اصل کار کنتور سطح پذیرش RF
سطح پذیرش RF یک محصول اندازه گیری سطح پیوسته بر اساس اصل پذیرش RF است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و کاربرد گسترده است.در مقایسه با سطح سنج خازنی سنتی، از طراحی مدولار می توان برای تنظیم ساده و راحت ابزار استفاده کرد.پس از تکمیل تنظیمات، می توان آن را به طور معمول و بدون تعمیر و نگهداری مادام العمر استفاده کرد.این به کاربران امکان می دهد تا به طور مستقیم عملکرد تجهیزات را درک کنند و به موقع با مشکلات برخورد کنند.همچنین در موقعیت های پیچیده صنعتی ایمن و قابل اعتماد است.
فناوری اندازه گیری هدایت Rf یک فناوری اندازه گیری سطح با مزایای منحصر به فرد است.اگرچه این مفهوم بسیار شبیه به تکنیکهای اندازهگیری ظرفیت عمومی است، تکنیکهای هدایت RF یک مدار محافظ درایو و مدار چاپر را به واحد الکترونیکی اضافه میکنند که امکان اندازهگیری مستقل امپدانس و مقاومت خازنی را فراهم میکند.قوانین فیزیک محاسبه می کنند که امپدانس هر تعلیق و مقاومت خازنی هر تعلیق برابر است، بنابراین اثر تعلیق را می توان با تغییر فاز مدار نوسانی اندازه گیری کرد و از کل خروجی حذف کرد.
پروب رسانایی سنج RF در مخزن ذخیره نصب شده و سیگنال RF ناشی از تغییر پتانسیل الکتریکی از طریق پروب به دست می آید.پوشش درایو پروب از انحراف جریان RF از طریق مواد تعلیق برای تشکیل حلقه جلوگیری می کند، بنابراین دقت اندازه گیری ابزار را تضمین می کند.
برنامه معمولی |
مایع، گرد و غبار، جامد عایق درجه حرارت فوق العاده بالا |
مدل های محصول |
NYSP-M20 |
نوع آنتن | کابل انعطاف پذیر، میله سخت |
مواد آنتن | PTFE، 304، 316 |
محدوده اندازه گیری | 0 ~ 20 متر (صدها متر را می توان برای چاه های عمیق اندازه گیری کرد، سفارشی) |
دقت اندازه گیری | 0.05%~0.1%F.اس |
منبع تغذیه | 24VDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃,-100~+200℃ |
فشار فرآیند | -0.1-4.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
رابط الکتریکی | M20 × 1.5، ½ اینچ NPT |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYSP-M20 ویژگی های طراحی متر سطح پذیرش RF
مواد ضد تعلیق منحصر به فرد طراحی مدار محافظ را هدایت می کند، می تواند قابلیت مواد ضد تعلیق را بهبود بخشد.
محدوده قدرت.13 ~ 35vdc
دمای فرآیند پروب تطبیقی- 100 ℃ ~ 800 ℃
هیچ اندازه گیری کوری را نمی توان برای اندازه های افقی 12 سانتی متری یا حتی چند سانتی متری اعمال کرد.
حداکثر برد اندازه گیری می تواند صدها متر یا حتی صدها متر باشد
اندازه گیری رابط مواد چسبناک بزرگترین مزیت ابزار است
خروجی پایدار و قابل اعتماد، مقاوم در برابر آرد، زبر، بخار آب، کریستال، غرق موم
از نگهداری، عدم حرکت قطعات، پوشیدن آسان قطعات، تمیز کردن، نگهداری و اشکال زدایی منظم خودداری کنید
