جزئیات محصول:
|
خروجی سیگنال: | 4 ... 20mA/HART/RS485/Modbus | صفحه فشار فرآیند: | -0.1 تا 4.0 مگاپاسکال |
---|---|---|---|
کاربرد معمولی: | مایع، گرد و غبار، جامد، رابط مواد چسبناک | مدل های محصول: | NYSP-M19 |
نوع آنتن: | کابل انعطاف پذیر، کابل انعطاف پذیر عایق، میله سخت | مواد آنتن: | PTFE، 304، 316 |
دقت دمای فرآیند: | -40 ~ + 130 ℃ | محدوده اندازه گیری: | 0 تا 20 متر |

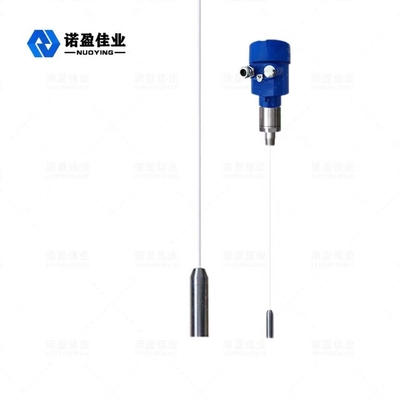

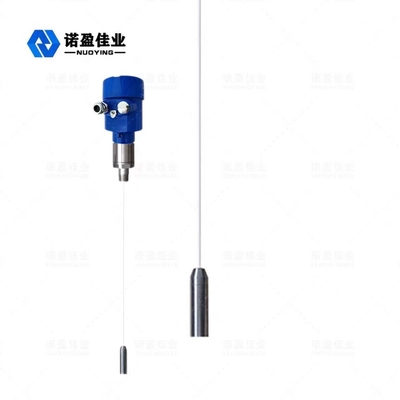

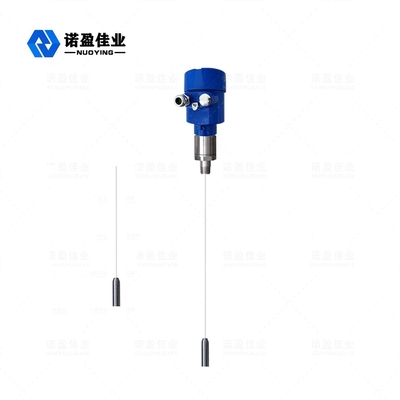

NYSP-M19 RF ورودی سطح مواد چسبناک سطح اندازه گیری رابط
NYSP-M19 اصل کار کنتور سطح پذیرش RF
سطح گنجاندن Rf یک محصول اندازه گیری سطح پیوسته بر اساس اصل گنجاندن RF است.این محصول دارای مزایای پایداری بالا، حساسیت بالا و کاربرد گسترده است.در مقایسه با مرحله خازن معمولی، از طراحی مدولار استفاده میکند و به راحتی میتوان ابزار را راهاندازی کرد.پس از تکمیل پیکربندی، می توان از آن به طور معمول استفاده کرد و می توان آن را برای مادام العمر نگهداری کرد.از خانه برای تجسم عملیات و رسیدگی به موقع با مشکلات استفاده می کند.همچنین در محیط های پیچیده صنعتی ایمن و قابل اعتماد است.
فناوری اندازه گیری هدایت Rf یک فناوری اندازه گیری سطح با مزایای منحصر به فرد است.اگرچه این مفهوم بسیار شبیه به تکنیکهای اندازهگیری ظرفیت عمومی است، تکنیکهای هدایت RF یک مدار محافظ درایو و مدار چاپر را به واحد الکترونیکی اضافه میکنند که امکان اندازهگیری مستقل امپدانس و مقاومت خازنی را فراهم میکند.قوانین فیزیک محاسبه می کنند که امپدانس هر تعلیق و مقاومت خازنی هر تعلیق برابر است، بنابراین اثر تعلیق را می توان با تغییر فاز مدار نوسانی اندازه گیری کرد و از کل خروجی حذف کرد.
پروب رسانایی سنج RF در مخزن ذخیره نصب شده و سیگنال RF ناشی از تغییر پتانسیل الکتریکی از طریق پروب به دست می آید.پوشش درایو پروب از انحراف جریان RF از طریق مواد تعلیق برای تشکیل حلقه جلوگیری می کند، بنابراین دقت اندازه گیری ابزار را تضمین می کند.
برنامه معمولی |
مایع، گرد و غبار، جامد،رابط مواد چسبناک |
مدل های محصول |
NYSP-M19 |
نوع آنتن | کابل انعطاف پذیر، کابل انعطاف پذیر عایق، میله سخت |
مواد آنتن | PTFE، 304، 316 |
محدوده اندازه گیری | 0 ~ 20 متر (صدها متر را می توان برای چاه های عمیق اندازه گیری کرد، سفارشی) |
دقت اندازه گیری | 0.05%~0.1%F.اس |
منبع تغذیه | 24VDC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ~ + 130 ℃ |
فشار فرآیند | -0.1-4.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
رابط الکتریکی | M20 × 1.5، ½ اینچ NPT |
درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
NYSP-M19 ویژگی های طراحی متر سطح پذیرش RF
مواد ضد تعلیق منحصر به فرد طراحی مدار محافظ را هدایت می کند که قابلیت مواد ضد تعلیق را بهبود می بخشد.
محدوده قدرت.13 ~ 35vdc
دمای فرآیند پروب تطبیقی- 100 ℃ ~ 800 ℃
اندازهگیریهای زاویه مرده را نمیتوان برای اندازههای افقی ۱۲ سانتیمتری یا حتی چند سانتیمتری اعمال کرد.
حداکثر برد اندازه گیری می تواند صدها متر یا حتی صدها متر باشد
اندازه گیری رابط مواد چسبناک بزرگترین مزیت ابزار است
خروجی پایدار و قابل اعتماد، مقاوم در برابر آرد، زبر، بخار آب، کریستال، غرق موم
از نگهداری، جابجایی قطعات، پوشیدن آسان قطعات، تمیز کردن، نگهداری و رفع اشکال منظم خودداری کنید
