جزئیات محصول:
|
| کاربرد معمولی: | مایع ثابت دی الکتریک پایین | مواد آنتن: | میله سخت بشکه ای |
|---|---|---|---|
| منبع تغذیه: | 24 VDC | دمای متوسط: | -40 ~ 200 ℃ |
| فشار فرآیند: | -0.1 ~ 8.0MPa | پیوند رویه: | نخ، فلنج (اختیاری) |
| سطوح حفاظت: | IP6 7 | طبقه بندی ضد انفجار: | ExiaIICT6 (اختیاری) |
| برجسته: | ترانسمیتر RF سطح میله سخت بشکه ای,فرستنده مایع RF ثابت دی الکتریک پایین |
||

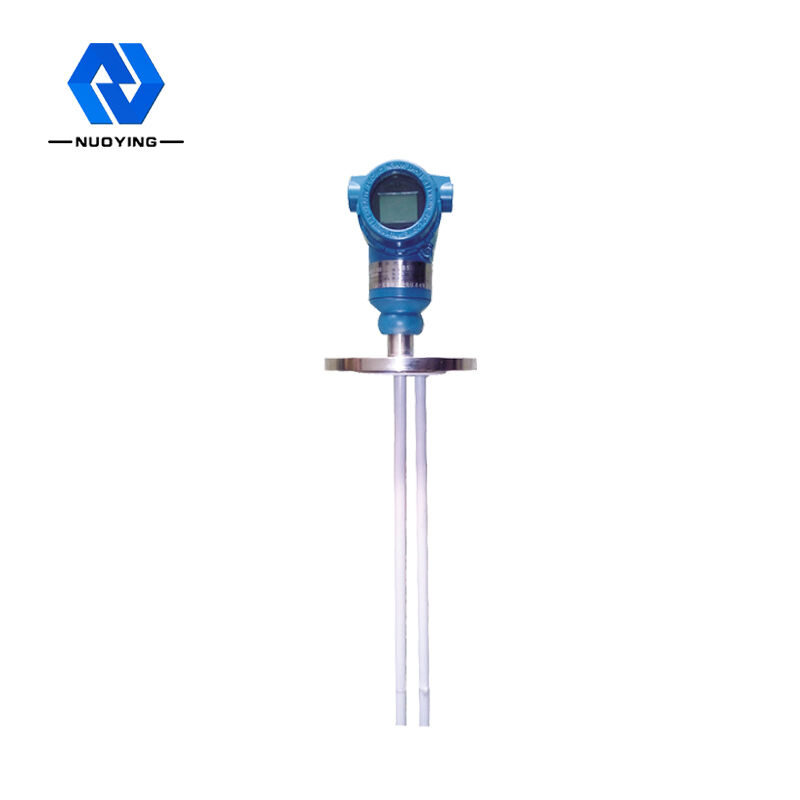

NYSP-M21 RF Admittance Level Transmitter برای مایع ثابت دی الکتریک پایین
اصل کار فرستنده سطح پذیرش RF NYSP-M21 برای مایع ثابت دی الکتریک پایین
متر سطح پذیرش RF عمدتاً از یک بخش تشخیص و یک بخش انتقال تشکیل شده است.بخش تشخیص شامل یک پروب، یک پوشش محافظ و غیره است.تقویت کننده درایو مدولاسیون، لینک میرایی فیلتر، حد ولتاژ و مدار تبدیل ولتاژ به جریان و غیره. طبق اصل پل، افزایش ظرفیت خازنی به دلیل بالا رفتن سطح مایع باعث عدم تعادل پل می شود.در همان زمان، ولتاژ خروجی دمدولاتور که متناسب با عدم تعادل پل است، فیلتر و تقویت می شود، خروجی میرا می شود و به ولتاژ/جریان تبدیل می شود.سیگنال جریان 4-20 میلی آمپر متناسب با سطح.چه سطح خازنی فرکانس رادیویی باشد و چه سطح پذیرش فرکانس رادیویی، می تواند سطح محیط را با دقت اندازه گیری کند، اما در مقایسه با سطح خازن متر ظرفیت فرکانس رادیویی معمولی، سطح پذیرش فرکانس رادیویی برای اندازه گیری مناسب تر است. سطح مواد، زیرا می تواند تأثیر مواد آویزان در اندازه گیری سطح مواد به خوبی کنترل شود.
ویژگی های طراحیفرستنده سطح پذیرش NYSP-M21 RF برای مایع ثابت دی الکتریک پایین
◎ ضد آویزان: طراحی منحصر به فرد مدار سپر رانندگی توانایی ضد آویزان را بهبود می بخشد
◎ محدوده منبع تغذیه: محدوده کاری منبع تغذیه: 13 ~ 35vdc
◎ دمای فرآیند پروب: - 100 ℃ ~ 800 ℃
◎بدون اندازه‌گیری منطقه مرده، می‌تواند در محدوده وسیعی از موارد اندازه‌گیری سطح مواد بیش از ده سانتی‌متر یا حتی چندین سانتی‌متر اعمال شود.
◎حداکثر برد اندازه گیری می تواند به صد متر و حتی صدها متر برسد
◎ اندازه گیری رابط مواد چسبناک مزیت بزرگ این ابزار است
◎ خروجی پایدار و قابل اعتماد، مقاوم در برابر خاکستر بادی، مواد سقوط، بخار آب، تبلور و موم
◎بدون حرکت، بدون پوشیدن قطعات آسان، بدون تمیز کردن منظم، تعمیر و نگهداری و اشکال زدایی
پارامترهای فنیفرستنده سطح پذیرش NYSP-M21 RF برای مایع ثابت دی الکتریک پایین
| کاربرد معمولی | مایع (خوردگی، رسانایی، ثابت دی الکتریک پایین، هم زدن، رابط، کم آبی الکتریکی، ویسکوزیته، چاه عمیق، برد فوق العاده بزرگ و موارد دیگر) |
| گرد و غبار (رسانایی، پودر عایق و غیره) | |
| جامد (رسانایی، عایق، جامد عایق حرارتی فوق العاده بالا و غیره) | |
|
نمونه محصول
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
فرم آنتن
|
کابل نرم، کابل نرم عایق، کابل نرم بدون عایق، میله سخت، میله سخت عایق، میله سخت عایق در دو انتها، میله سخت استوانه ای |
| مواد آنتن | PTFE, 304,316 |
| محدوده اندازه گیری | 3 متر، 20 متر (چاه عمیق می تواند صدها متر را اندازه گیری کند و می تواند سفارشی شود) |
| طول موج | 635-650 میلی متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus…. |
| دمای فرآیند | -40~+130℃،-100~+200℃، -40~+260℃، -50~+500℃ |
| فشار فرآیند |
-0.1~1.6MPa،-0.1~4.0MPa، -0.1~6.3MPa |
| اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) |
| رابط الکتریکی | M20*1.5، ½ ″NPT |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
