جزئیات محصول:
|
| کاربرد معمولی: | مایع یا رابط | مدل های محصول: | NY-CZ500 |
|---|---|---|---|
| نوع فرم آنتن: | نوع کابل یا میله | مواد تشکیل دهنده آنتن: | 304/316 |
| دقت اندازه گیری: | ± 0.5 میلی متر | فشار فرآیند: | -0.1 ~ 10.0MPa |
| اتصال فرآیند: | فلنج، نخ | درجه ضد انفجار: | Exia II CT6 (اختیاری) |
| برجسته: | گیج سطح مغناطیسی مایع 24VDC,گیج سطح مغناطیسی رزوه ای,ترانسمیتر سطح انسداد مغناطیسی CZ500 |
||

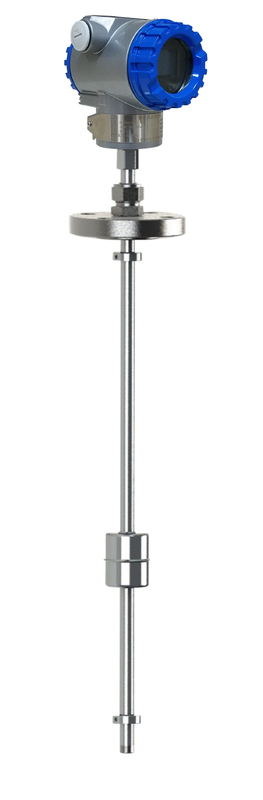

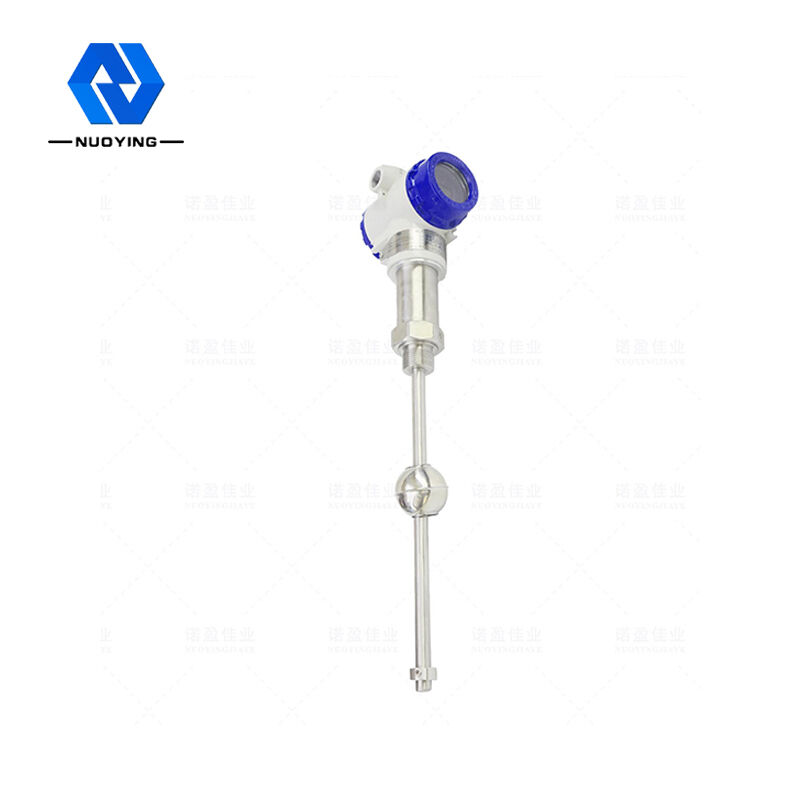

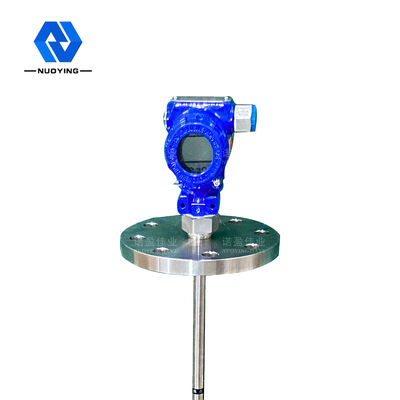

24VDC دو سیم گیج سطح مغناطیسی برای اندازه گیری مایع
اصل کار از24VDC دو سیم گیج سطح مغناطیسی برای اندازه گیری مایع
گیج سطح مغناطیسی از سه قسمت تشکیل شده است: میله تشخیص، واحد مدار و شناور.در طول اندازه‌گیری، واحد مدار یک پالس جریان تولید می‌کند که در سیم مغناطیسی تنگ کننده حرکت می‌کند و یک میدان مغناطیسی حلقه‌ای شکل ایجاد می‌کند.یک شناور در خارج از میله تشخیص وجود دارد و شناور با تغییر سطح مایع در امتداد میله تشخیص بالا و پایین می رود.از آنجایی که مجموعه ای از آهنرباهای دائمی در شناور نصب شده است، شناور در همان زمان یک میدان مغناطیسی ایجاد می کند.هنگامی که میدان مغناطیسی فعلی با میدان مغناطیسی شناور برخورد می کند، یک پالس "پیچش" یا پالس "بازگشت" تولید می شود.تفاوت زمانی بین پالس "بازگشت" و پالس جریان را به یک سیگنال پالس تبدیل کنید تا موقعیت واقعی شناور را محاسبه کرده و سطح مایع را اندازه گیری کنید.
ویژگی طراحیسطح سنج 24VDC دو سیم مغناطیسی برای اندازه گیری مایع
◎کاربرد گسترده تر، با چندین فرم پروب، فرم های اتصال چندگانه فرآیند، مواد ساخت متعدد و طراحی قابل تنظیم
◎قابلیت اطمینان قوی: از آنجایی که سنج سطح مایع مغناطیسی از اصل موجبر استفاده می کند، هیچ بخش مکانیکی متحرک وجود ندارد، بنابراین هیچ اصطکاک و سایش وجود ندارد.کل مبدل در یک لوله فولادی ضد زنگ محصور شده است که با محیط اندازه گیری تماس ندارد.سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد
◎دقت بالا: از آنجایی که متر سطح مایع مغناطیسی با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پایان پالس تعیین می شود، بنابراین دقت اندازه گیری بالا و وضوح بهتر از 0.01٪ FS است که دستیابی به سنسورهای دیگر دشوار است
◎ایمنی بالا: متر سطح مایع مغناطیسی دارای عملکرد ضد انفجار بالا، ایمنی ذاتی و ضد انفجار، استفاده ایمن است و به ویژه برای اندازه گیری مواد خام شیمیایی و مایعات قابل اشتعال مناسب است.برای جلوگیری از عدم اطمینان اندازه گیری دستی، نیازی به باز کردن درب مخزن در حین اندازه گیری نیست.
◎متر سطح مایع مغناطیسی به راحتی نصب می شود و نگهداری آن آسان است: متر سطح مایع مغناطیسی معمولاً از طریق سوراخ لوله موجود در بالای مخزن نصب می شود، به ویژه برای نصب مخازن ذخیره سازی زیرزمینی و مخازن ذخیره سازی که به بهره برداری رسیده اند، مناسب است. و عملکرد عادی را نمی توان در طول فرآیند نصب تحت تاثیر قرار داد
پارامترهای فنیازسطح مایع 4-20 میلی آمپر مغناطیسی با دقت بالا 0.5 میلی متر
| کاربرد معمولی | مایع، اندازه گیری رابط |
|
نمونه محصول |
NYCZ500 |
|
فرم آنتن |
کابل، نوع قطب |
|
مواد آنتن |
304,316 |
| محدوده اندازه گیری | 0-50 متر ~ 5000 میلی متر (کابل: 25 متر) |
| دقت اندازه گیری | ± 0.5 میلی متر |
| منبع تغذیه | 24VDC (دو خط، چهار خط)، 220VAC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
| جریان کار |
4…20 میلی آمپر |
| ویژگی های بار | هنگامی که جریان خروجی است، حداکثر مقاومت بار 600Ω است.هنگامی که ولتاژ خروجی است، حداکثر مقاومت بار 2 میلی آمپر است |
| دمای فرآیند | -40 ~ 200 ℃ |
| زمان پاسخ | 0.2 تا 5 میلی‌ثانیه |
| فشار فرآیند | -0.1 ~ 10.0MPa |
| اتصال فرآیند | رزوه پیچ، براکت، فلنج (قابل انتخاب) |
| نسبت وضوح | ± 1 میلی متر |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
