جزئیات محصول:
|
کاربرد معمولی: | اندازه گیری رابط | مدل های محصول: | NY CZ500 |
---|---|---|---|
نوع فرم آنتن: | راد | مواد تشکیل دهنده آنتن: | 304 |
دقت اندازه گیری: | ± 0.5 میلی متر | فشار فرآیند: | -0.1 ~ 10.0 مگاپاسکال |
اتصال فرآیند: | براکت | درجه ضد انفجار: | Exia II CT 6 |
برجسته: | سطح مایع 24VDC مغناطیسی,سنج سطح مایع انسداد مغناطیسی صفحه نمایش LCD,سطح سنج مغناطیسی فشاری براکت |

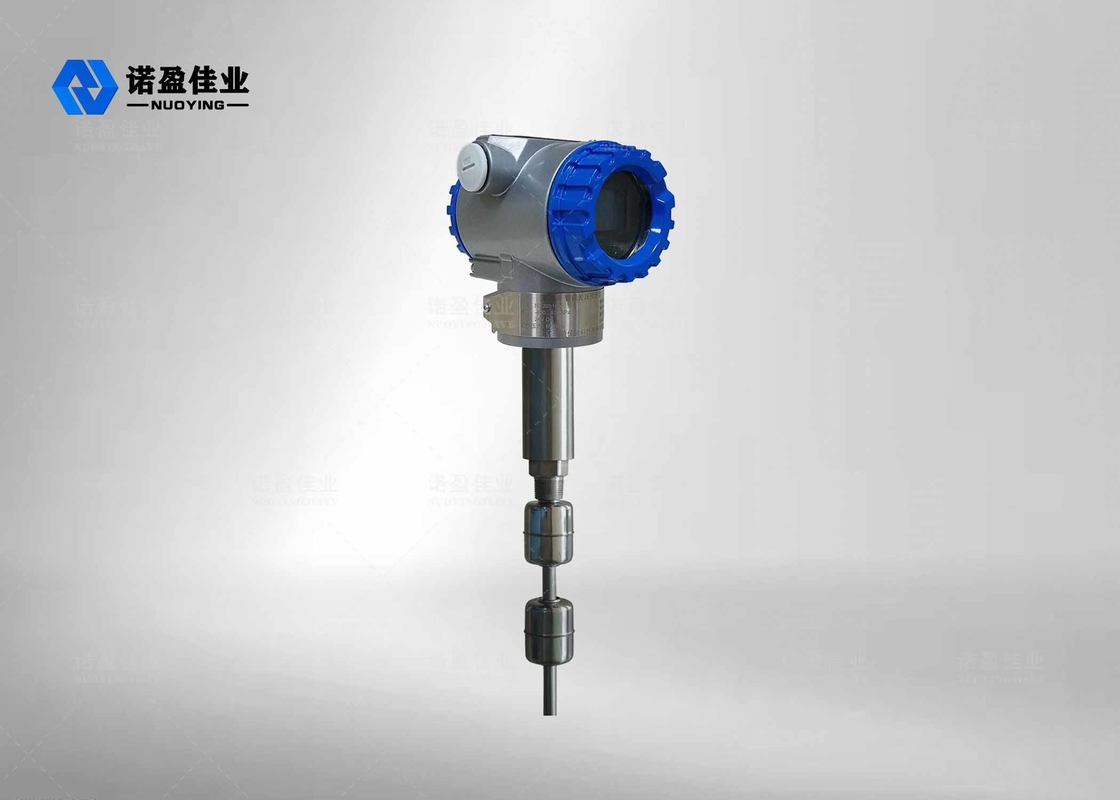

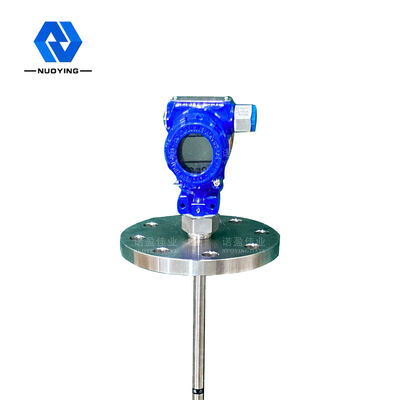

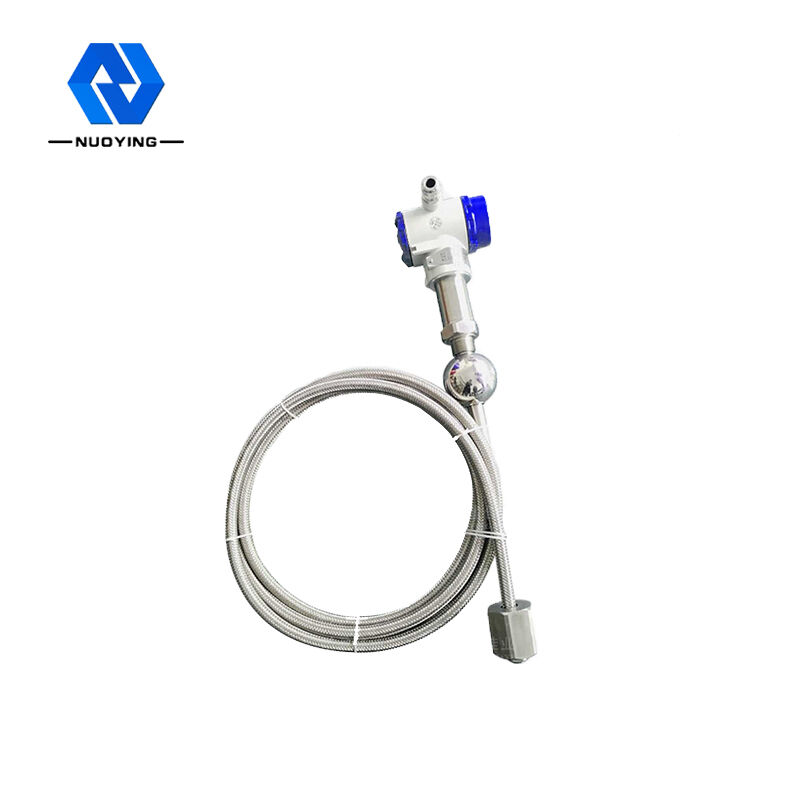

متر سطح مایع مغناطیسی 24 VDC با نمایشگر LCD
اصل کار ازمتر سطح مایع مغناطیسی 24 VDC با نمایشگر LCD
گیج سطح مایع مغناطیسی عمدتاً از سه بخش تشکیل شده است: فرستنده الکترونیکی، توپ شناور و میله تشخیص.هنگام کار، توپ شناور با سطح مایع در امتداد مجرا بالا یا پایین می رود.توپ شناور مجهز به آهنربای دائمی است و میدان مغناطیسی در اطراف آن تشکیل می دهد.فرستنده الکترونیکی به طور متناوب یک پالس جریان به نام پالس اولیه می فرستد که در خط مغناطیسی منتشر می شود.در حین حرکت رو به پایین، میدان مغناطیسی نیز در اطراف آن ایجاد می شود.در لحظه برخورد دو میدان مغناطیسی، نیروی پیچشی ایجاد میشود که بر روی خط مغناطیسی فشار وارد میکند و یک پالس بازگشتی تشکیل میدهد.پالس با سرعت ثابتی به سمت بالا حرکت می کند و توسط فرستنده الکترونیکی دریافت می شود.با استفاده از اصل اثر Weidmann (اصل کاری مغناطیسی انقباض) و با استفاده از فناوری پیشرفته الکترونیکی مدرن، می توان ارتفاع سطح مایع را با اندازه گیری فاصله زمانی بین پالس اولیه و پالس برگشت به دقت اندازه گیری کرد.سطح سنج مایع تولید شده با این روش دقیق ترین، ساده ترین، پایدارترین، قابل اعتمادترین و بالغ ترین محصول در زمینه اندازه گیری سطح مایع است.به خصوص در محیط های رایج مانند برد کوچک، دمای معمولی و فشار معمولی دارای مزایای منحصر به فردی بوده و با سایر روش های اندازه گیری قابل مقایسه نیست.
ویژگی طراحیازمتر سطح مایع مغناطیسی 24 VDC با نمایشگر LCD
◎کاربرد گسترده تر، با چندین فرم پروب، فرم های اتصال چندگانه فرآیند، مواد ساخت متعدد و طراحی قابل تنظیم
◎قابلیت اطمینان قوی: از آنجایی که سنج سطح مایع مغناطیسی از اصل موجبر استفاده می کند، هیچ بخش مکانیکی متحرک وجود ندارد، بنابراین هیچ اصطکاک و سایش وجود ندارد.کل مبدل در یک لوله فولادی ضد زنگ محصور شده است که با محیط اندازه گیری تماس ندارد.سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد
◎دقت بالا: از آنجایی که متر سطح مایع مغناطیسی با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پایان پالس تعیین می شود، بنابراین دقت اندازه گیری بالا و وضوح بهتر از 0.01٪ FS است که دستیابی به سنسورهای دیگر دشوار است
◎ایمنی بالا: متر سطح مایع مغناطیسی دارای عملکرد ضد انفجار بالا، ایمنی ذاتی و ضد انفجار، استفاده ایمن است و به ویژه برای اندازه گیری مواد خام شیمیایی و مایعات قابل اشتعال مناسب است.برای جلوگیری از عدم اطمینان اندازه گیری دستی، نیازی به باز کردن درب مخزن در حین اندازه گیری نیست.
◎متر سطح مایع مغناطیسی به راحتی نصب می شود و نگهداری آن آسان است: متر سطح مایع مغناطیسی معمولاً از طریق سوراخ لوله موجود در بالای مخزن نصب می شود، به ویژه برای نصب مخازن ذخیره سازی زیرزمینی و مخازن ذخیره سازی که به بهره برداری رسیده اند، مناسب است. و عملکرد عادی را نمی توان در طول فرآیند نصب تحت تاثیر قرار داد
پارامترهای فنیازمتر سطح مایع مغناطیسی 24 VDC با نمایشگر LCD
کاربرد معمولی | مایع، اندازه گیری رابط |
نمونه محصول |
NYCZ500 |
فرم آنتن |
کابل، نوع قطب |
مواد آنتن |
304,316 |
محدوده اندازه گیری | 0-50 متر ~ 5000 میلی متر (کابل: 25 متر) |
دقت اندازه گیری | ± 0.5 میلی متر |
منبع تغذیه | 24VDC (دو خط، چهار خط)، 220VAC |
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
جریان کار |
4…20 میلی آمپر |
ویژگی های بار | هنگامی که جریان خروجی است، حداکثر مقاومت بار 600Ω است.هنگامی که ولتاژ خروجی است، حداکثر مقاومت بار 2 میلی آمپر است |
دمای فرآیند | -40 ~ 200 ℃ |
زمان پاسخ | 0.2 تا 5 میلیثانیه |
فشار فرآیند | -0.1 ~ 10.0MPa |
اتصال فرآیند | رزوه پیچ، براکت، فلنج (قابل انتخاب) |
نسبت وضوح | ± 1 میلی متر |
سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
