جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری رابط سطح مایع | مدل های محصول: | NYCZ 500 |
|---|---|---|---|
| نوع فرم آنتن: | کابل | مواد تشکیل دهنده آنتن: | 316 |
| دقت اندازه گیری: | ± 0.5 میلی متر | فشار فرآیند: | -0.1 ~ 10MPa |
| اتصال فرآیند: | فلنج | درجه ضد انفجار: | Exia II CT6Ga |
| برجسته: | فرستنده سطح مغناطیسی فلنج,گیج سطح مغناطیسی فشاری کابلی |
||

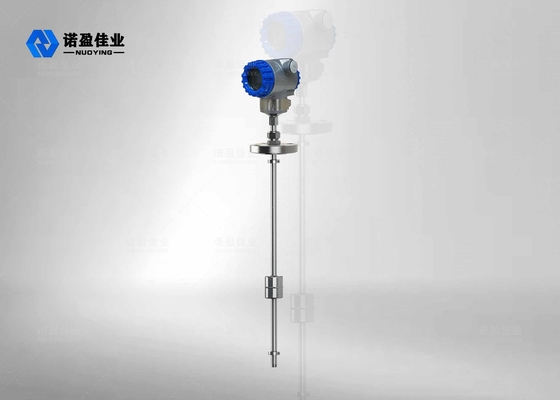

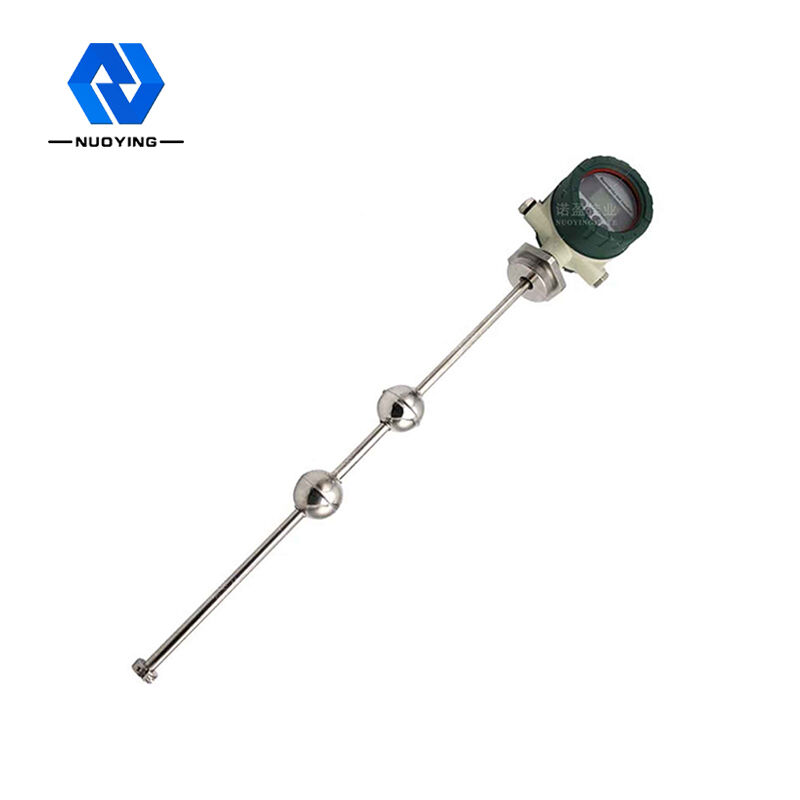

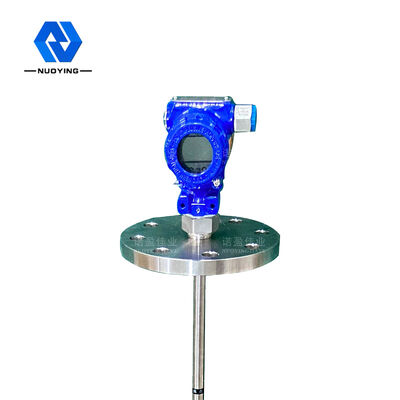

گیج سطح مغناطیسی با قابلیت اطمینان قوی برای اندازه گیری مایع
اصل کار از گیج سطح مغناطیسی با قابلیت اطمینان قوی برای اندازه گیری مایع
متر سطح مایع مغناطیسی، محفظه الکترونیکی صادر کننده یک مولد پالس اولیه، پالس اولیه در انتقال سیم موجبر، یک میدان مغناطیسی چرخشی در امتداد جهت سیم موجبر ایجاد می کند، زمانی که میدان مغناطیسی با توپ شناور میدان مغناطیسی دائمی زمانی که آنها ملاقات کردند، مغناطیسی اثر، در پیچ و تاب سیم موجبر برای تولید یک موج مکانیکی با سرعت ثابت.انتقال موج مکانیکی در هر دو جهت، وارد انتهای میله موج مکانیکی توسط دمپر جذب می شود، بازگشت به جهت موج مکانیکی انبار الکترونیکی در انبار الکترونیکی نصب شده است می تواند موسسات درک شده را انتخاب کند، به پالس فعلی مربوطه ترجمه می شود. ، می توانید انتخاب کنید تا موسسات برای محاسبه اختلاف زمانی بین دو پالس، اندازه گیری ارتفاع سطح مایع را می توان با دقت اندازه گیری کرد.
ویژگی طراحی از گیج سطح مغناطیسی با قابلیت اطمینان قوی برای اندازه گیری مایع
◎قابلیت کاربرد گسترده تر، با فرم های پروب متعدد، فرم های اتصال فرآیند متعدد، مواد ساخت متعدد و طراحی قابل تنظیم
◎ قابلیت اطمینان قوی: از آنجایی که سنج سطح مایع مغناطیسی از اصل موجبر استفاده می کند، هیچ قسمت مکانیکی متحرک وجود ندارد، بنابراین اصطکاک و سایش وجود ندارد.کل مبدل در یک لوله فولادی ضد زنگ محصور شده است که با محیط اندازه گیری تماس ندارد.سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد
◎ دقت بالا: از آنجایی که سطح مایع مغناطیسی با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پایان پالس تعیین می شود، بنابراین دقت اندازه گیری بالا و وضوح بهتر از 0.01٪ FS است که دستیابی به سنسورهای دیگر دشوار است
◎ ایمنی بالا: متر سطح مایع مغناطیسی دارای عملکرد ضد انفجار بالا، ایمنی ذاتی و ضد انفجار، استفاده ایمن است و به ویژه برای اندازه گیری مواد خام شیمیایی و مایعات قابل اشتعال مناسب است.برای جلوگیری از عدم اطمینان اندازه گیری دستی، نیازی به باز کردن درب مخزن در حین اندازه گیری نیست.
◎ سطح مایع مغناطیسی برای نصب آسان و نگهداری آن آسان است: متر سطح مایع مغناطیسی به طور کلی از طریق سوراخ لوله موجود در بالای مخزن نصب می شود، به ویژه برای نصب مخازن ذخیره سازی زیرزمینی و مخازن ذخیره سازی که به بهره برداری رسیده اند مناسب است. و عملکرد عادی را نمی توان در طول فرآیند نصب تحت تاثیر قرار داد
پارامترهای فنیمتر سطح مایع مغناطیسی
| کاربرد معمولی | مایع، اندازه گیری رابط |
|
نمونه محصول |
NYCZ500 |
|
فرم آنتن |
کابل، نوع قطب |
|
مواد آنتن |
304,316 |
| محدوده اندازه گیری | 0-50 متر ~ 5000 میلی متر (کابل: 25 متر) |
| دقت اندازه گیری | ± 0.5 میلی متر |
| منبع تغذیه | 24VDC (دو خط، چهار خط)، 220VAC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
| جریان کار |
4…20 میلی آمپر |
| ویژگی های بار | هنگامی که جریان خروجی است، حداکثر مقاومت بار 600Ω است.هنگامی که ولتاژ خروجی است، حداکثر مقاومت بار 2 میلی آمپر است |
| دمای فرآیند | -40 ~ 200 ℃ |
| زمان پاسخ | 0.2 تا 5 میلی‌ثانیه |
| فشار فرآیند | -0.1 ~ 10.0MPa |
| اتصال فرآیند | رزوه پیچ، براکت، فلنج (قابل انتخاب) |
| نسبت وضوح | ± 1 میلی متر |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
