| نام تجاری: | NUOYINGJIAYE |
| شماره مدل: | NYSP-M20 |
| مقدار تولیدی: | 1 کامپیوتر |
| قیمت: | $400~$800/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 عدد در ماه |

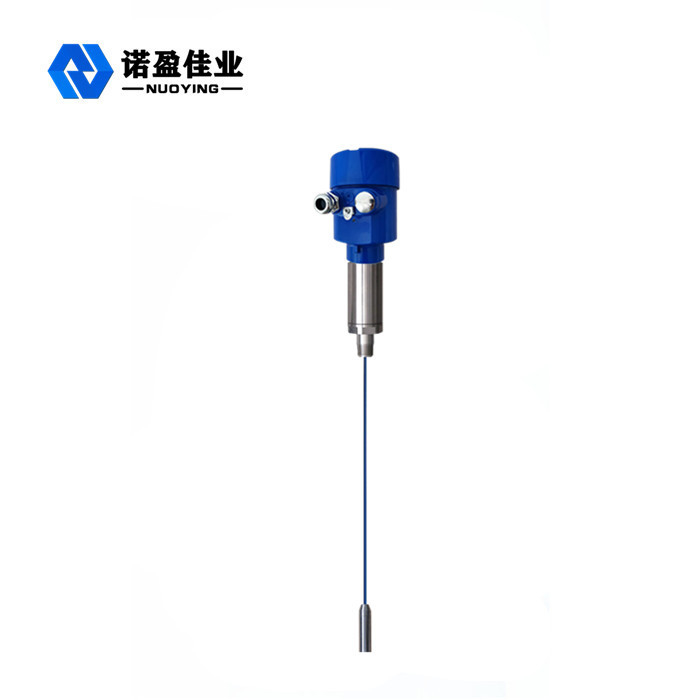

فرستنده سطح پذیرش RF با قابلیت اطمینان بالا NYSP-M20 بدون اندازه‌گیری منطقه مرده
اصل کار فرستنده سطح پذیرش RF با قابلیت اطمینان بالا NYSP-M20 بدون اندازه گیری منطقه مرده
تکنیک اندازه گیری هدایت RF یک تکنیک اندازه گیری موقعیت با مزایای منحصر به فرد است.اگرچه مشابه مفهوم فناوری اندازه‌گیری ظرفیت عمومی است، اما فناوری رسانش RF، مدار سپر محرک و مدار چاپر را به واحد الکترونیکی اضافه می‌کند، بنابراین امکان اندازه‌گیری جداگانه امپدانس و خازن را فراهم می‌کند.با محاسبه قوانین فیزیک، امپدانس و تحمل پذیری هر آویز برابر است، بنابراین اثرات آویز را می توان با تغییر فاز مدار نوسانی اندازه گیری کرد و از کل خروجی حذف کرد.
پروب سطح پذیرش فرکانس رادیویی در مخزن ذخیره نصب می شود و تغییر سیگنال فرکانس رادیویی ناشی از تغییر سطح از طریق پروب به دست می آید.سپر محرک انتهای پروب می تواند از عبور جریان RF از مواد آویزان برای تشکیل یک حلقه جلوگیری کند، بنابراین دقت اندازه گیری ابزار را تضمین می کند.
ویژگی های طراحیازفرستنده سطح پذیرش RF با قابلیت اطمینان بالا NYSP-M20 بدون اندازه‌گیری منطقه مرده
◎ ضد آویزان: طراحی منحصر به فرد مدار سپر رانندگی توانایی ضد آویزان را بهبود می بخشد
◎ محدوده منبع تغذیه: محدوده کاری منبع تغذیه: 13 ~ 35vdc
◎ دمای فرآیند پروب: - 100 ℃ ~ 800 ℃
◎بدون اندازه‌گیری منطقه مرده، می‌تواند در محدوده وسیعی از موارد اندازه‌گیری سطح مواد بیش از ده سانتی‌متر یا حتی چندین سانتی‌متر اعمال شود.
◎حداکثر برد اندازه گیری می تواند به صد متر و حتی صدها متر برسد
◎ اندازه گیری رابط مواد چسبناک مزیت بزرگ این ابزار است
◎ خروجی پایدار و قابل اعتماد، مقاوم در برابر خاکستر بادی، مواد سقوط، بخار آب، تبلور و موم
◎بدون حرکت، بدون پوشیدن قطعات آسان، بدون تمیز کردن منظم، تعمیر و نگهداری و اشکال زدایی
پارامترهای فنیفرستنده سطح پذیرش RF با قابلیت اطمینان بالا NYSP-M20 بدون اندازه‌گیری منطقه مرده
| کاربرد معمولی | مایع (خوردگی، رسانایی، ثابت دی الکتریک پایین، هم زدن، رابط، کم آبی الکتریکی، ویسکوزیته، چاه عمیق، برد فوق العاده بزرگ و موارد دیگر) |
| گرد و غبار (رسانایی، پودر عایق و غیره) | |
| جامد (رسانایی، عایق، جامد عایق حرارتی فوق العاده بالا و غیره) | |
|
نمونه محصول
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
فرم آنتن
|
کابل نرم، کابل نرم عایق، کابل نرم بدون عایق، میله سخت، میله سخت عایق، میله سخت عایق در دو انتها، میله سخت استوانه ای |
| مواد آنتن | PTFE, 304,316 |
| محدوده اندازه گیری | 3 متر، 20 متر (چاه عمیق می تواند صدها متر را اندازه گیری کند و می تواند سفارشی شود) |
| طول موج | 635-650 میلی متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus…. |
| دمای فرآیند | -40~+130℃،-100~+200℃، -40~+260℃، -50~+500℃ |
| فشار فرآیند |
-0.1~1.6MPa،-0.1~4.0MPa، -0.1~6.3MPa |
| اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) |
| رابط الکتریکی | M20*1.5، ½ ″NPT |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
